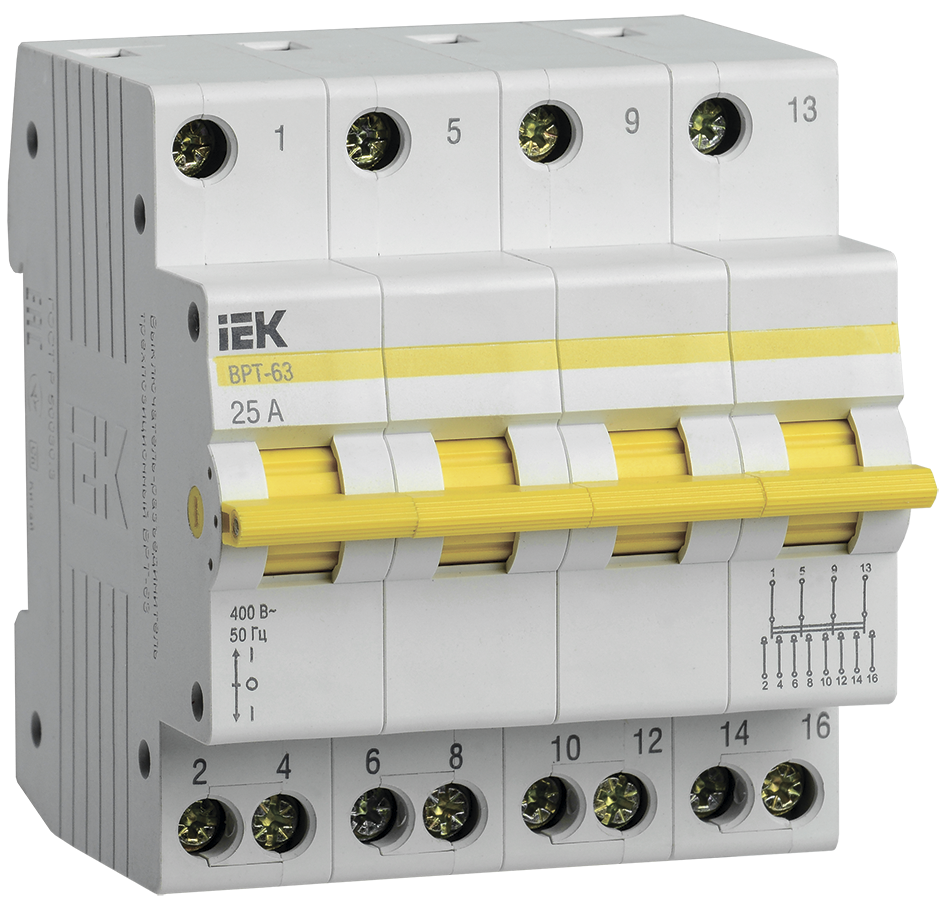

Изображение может отличаться от конкретного исполнения.
IEK
Выключатель-разъединитель трехпозиционный ВРТ-63 4P 25А IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Выключатель-разъединитель трехпозиционный ВРТ-63 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц.
Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Диапазон рабочих температурданные поставщика | -25...40 °C |
| Мех износостойкостьданные поставщика | 30000 циклов |
| Относительная влажность воздухаданные поставщика | 50% при 40°С |
| Электр износостойкостьданные поставщика | 10000 циклов |
Электрические и световые параметры 9
| Тип напряженияEF000187 | Переменный (AC) |
|---|---|
| Номин токEF000227 | 25 |
| Номин раб напряжениеEF000228 | 400 |
| Количество полюсовEF001391 | 4 |
| Частота сетиEF001639 | 50 |
| Тип лампыEF002423 | Не применимо |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| Напряжение постоянного тока на один полюсданные поставщика | 48 В |
| Номин кратковрем выдерж в течении 1 с ток Icwданные поставщика | 12 А |
Материалы и конструкция 2
| ЦветEF004668 | Серый |
|---|---|
| Группа механического исполненияданные поставщика | M1 |
Монтаж и подключение 4
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 0 |
|---|---|
| Кол-во норм разомкнутых - НО контактовEF008256 | 0 |
| Количество переключающих контактовEF008257 | 4 |
| Момент затяжки винтов контактных зажимовданные поставщика | 1.2 нм |
Классификация и назначение 2
| Тип включения или отключенияEF000189 | Переключатель на 2 направления |
|---|---|
| Категория примененияEF004723 | АС-22В |
Прочие характеристики 6
| С сигнальной лампой - индикаторомEF000198 | Нет |
|---|---|
| Рабочее положениеEF001359 | Вертикальное |
| Номин отключающая способностьEF002563 | - |
| Силовое разъединение - согл DIN VDE 0113EF005450 | Нет |
| Вкл и откл способностьданные поставщика | 3 I на Ie |
| Угол возможного отклонения в рабочем положенииданные поставщика | 90 ° |
Размеры и упаковка
Изделие
| Ширина по количеству модульных расстоянийEF002950 | 4 |
|---|---|
| Макс поперечное сечение проводникаEF004969 | 10 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.077 × 0.072 × 0.08 см | 0.314 | 0.000444 | |
| Групповая упаковка ГОФРОКОРОБ | 3 шт | 0.22 × 0.087 × 0.077 м | 0.942 | 0.0014738 | |
| TRANSPORTING ГОФРОКОРОБ | 36 шт | 0.545 × 0.24 × 0.18 | 11.304 | 0.015984 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.077 × 0.072 × 0.08 см
- Вес, кг
- 0.314
- Объём, м³
- 0.000444
- EAN / GTIN
-
Групповая упаковка ГОФРОКОРОБ
- В упаковке
- 3 шт
- Габариты
- 0.22 × 0.087 × 0.077 м
- Вес, кг
- 0.942
- Объём, м³
- 0.0014738
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 36 шт
- Габариты
- 0.545 × 0.24 × 0.18
- Вес, кг
- 11.304
- Объём, м³
- 0.015984
- EAN / GTIN
