Переходник 210мм для рукояток управления выключателей-разъединителей модульных ВРМ 63-125A IEK
IEK · артикул MVR10D-P-210
Изображение может отличаться от конкретного исполнения.
IEK

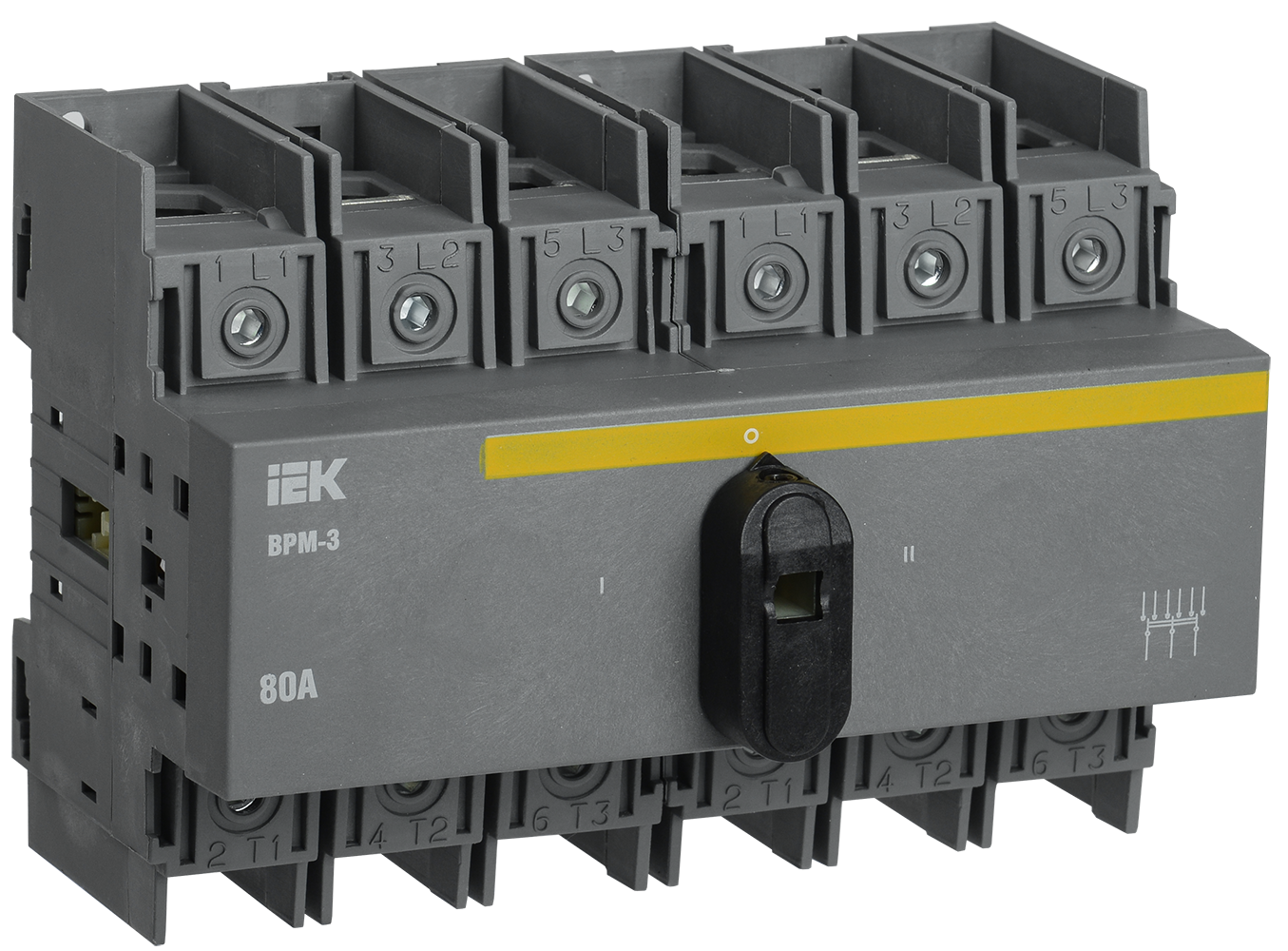

Выключатель-разъединитель модульный ВРМ-3 3P 80А IEK
ИсточникКаталог IEK
КлассификацияEC001545
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина141
Высота100
Глубина87
Тип напряженияПеремен./постоян. (AC/DC)
Тип включения или отключенияВыключатель-разъединитель на 2 направления
С сигнальной лампой - индикаторомНет
Номин ток80
Номин раб напряжение690...400
Описание и назначение
Выключатели-разъединители модульные ВРМ IEK предназначены для коммутации смешанных и индуктивных нагрузок в цепях переменного тока, а также для переключения на резервное питание электрических цепей переменного тока.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Диапазон рабочих температурданные поставщика | -25...40 °C |
| Мех износостойкостьданные поставщика | 10000 циклов |
| Электр износостойкостьданные поставщика | 7500 циклов |
Электрические и световые параметры 9
| Тип напряженияEF000187 | Перемен./постоян. (AC/DC) |
|---|---|
| Номин токEF000227 | 80 |
| Номин раб напряжениеEF000228 | 690...400 |
| Количество полюсовEF001391 | 3 |
| Частота сетиEF001639 | 50 |
| Тип лампыEF002423 | Не применимо |
| Номин импульсное выдерживаемое напряжениеEF002578 | 8 |
| Номин кратковрем выдерж в течении 1 с ток Icwданные поставщика | 1500 А |
| Номин раб напряжение DCданные поставщика | 440/230 В |
Материалы и конструкция 1
| ЦветEF004668 | Черный |
|---|
Монтаж и подключение 4
| Количество переключающих контактовEF001107 | 0 |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 0 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 0 |
| Присоединительная способность контактных зажимовданные поставщика | 1,5...35 мм² |
Классификация и назначение 2
| Тип включения или отключенияEF000189 | Выключатель-разъединитель на 2 направления |
|---|---|
| Категория примененияEF004723 | АС-22 |
Прочие характеристики 3
| С сигнальной лампой - индикаторомEF000198 | Нет |
|---|---|
| Номин отключающая способностьEF002563 | - |
| Силовое разъединение - согл DIN VDE 0113EF005450 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 141 |
|---|---|
| ВысотаEF000040 | 100 |
| ГлубинаEF000049 | 87 |
| Ширина по количеству модульных расстоянийEF002950 | 7,8 |
| Макс поперечное сечение проводникаEF004969 | 35 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.17 × 0.13 × 0.115 м | 0.961 | 0.00217 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 18 шт | 0.31 × 0.355 × 0.355 м | 17.3 | 0.039068 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.17 × 0.13 × 0.115 м
- Вес, кг
- 0.961
- Объём, м³
- 0.00217
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 18 шт
- Габариты
- 0.31 × 0.355 × 0.355 м
- Вес, кг
- 17.3
- Объём, м³
- 0.039068
- EAN / GTIN
