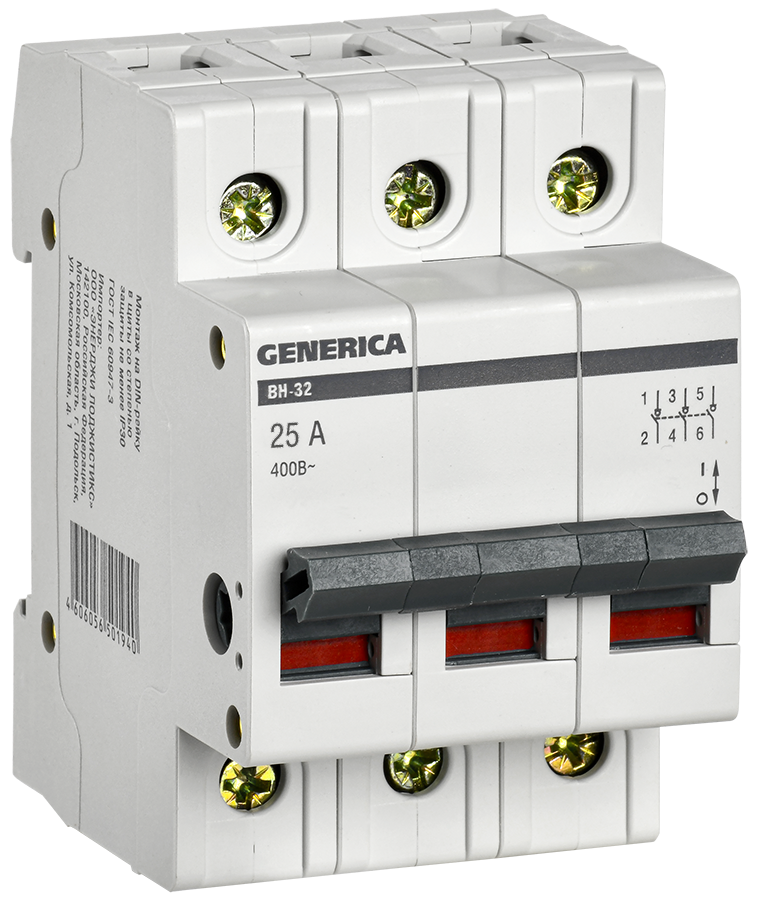

Выключатель нагрузки (мини-рубильник) ВН-32 3Р 25А GENERICA

Изображение может отличаться от конкретного исполнения.

GENERICA

Выключатель нагрузки (мини-рубильник) ВН-32 3Р 25А GENERICA

Артикул: MNV15-3-025 ETIM-класс: EC001545 EAN: 4606056501926 EAN: 4606056501933 Обновлено: 03.07.2026
ИсточникКаталог IEK
КлассификацияEC001545
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Тип напряженияПеременный (AC)
Тип включения или отключенияВыключатель-разъединитель нагрузки
С сигнальной лампой - индикаторомНет
Номин ток25
Номин раб напряжение400
Рабочее положениеВертикальное
Количество полюсов3
Частота сети50

Описание и назначение

Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP20
Диапазон рабочих температурданные поставщика -40...50 °C
Мех износостойкостьданные поставщика 30000 циклов
Относительная влажность воздухаданные поставщика 50% при 40°С
Электр износостойкостьданные поставщика 20000 циклов

Электрические и световые параметры 7

Тип напряженияEF000187 Переменный (AC)
Номин токEF000227 25
Номин раб напряжениеEF000228 400
Количество полюсовEF001391 3
Частота сетиEF001639 50
Тип лампыEF002423 Не применимо
Номин импульсное выдерживаемое напряжениеEF002578 6

Материалы и конструкция 2

ЦветEF004668 Серый
Группа механического исполненияданные поставщика M1

Монтаж и подключение 4

Кол-во нормально замкнутых - НЗ контактовEF008255 0
Кол-во норм разомкнутых - НО контактовEF008256 3
Количество переключающих контактовEF008257 0
Присоединительная способность контактных зажимовданные поставщика 4...35 мм²

Классификация и назначение 2

Тип включения или отключенияEF000189 Выключатель-разъединитель нагрузки
Категория примененияEF004723 AC-22 А

Прочие характеристики 6

С сигнальной лампой - индикаторомEF000198 Нет
Рабочее положениеEF001359 Вертикальное
Номин отключающая способностьEF002563 -
Силовое разъединение - согл DIN VDE 0113EF005450 Нет
Вкл и откл способностьданные поставщика 3 I на Ie
Угол возможного отклонения в рабочем положенииданные поставщика 90 °

Размеры и упаковка

Изделие

Ширина по количеству модульных расстоянийEF002950 3
Макс поперечное сечение проводникаEF004969 35

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица БЕЗ УПАКОВКИ 1 шт 0.075 × 0.054 × 0.08 см 0.219 0.000459 4606056501919
Групповая упаковка ГОФРОКОРОБ 4 шт 0.22 × 0.08 × 0.079 м 0.875 0.00139 4606056501926
TRANSPORTING ГОФРОКОРОБ 48 шт 0.51 × 0.24 × 0.18 м 10.5 0.022032 4606056501933

  • Базовая единица БЕЗ УПАКОВКИ

    В упаковке
    1 шт
    Габариты
    0.075 × 0.054 × 0.08 см
    Вес, кг
    0.219
    Объём, м³
    0.000459
    EAN / GTIN
    4606056501919

  • Групповая упаковка ГОФРОКОРОБ

    В упаковке
    4 шт
    Габариты
    0.22 × 0.08 × 0.079 м
    Вес, кг
    0.875
    Объём, м³
    0.00139
    EAN / GTIN
    4606056501926

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    48 шт
    Габариты
    0.51 × 0.24 × 0.18 м
    Вес, кг
    10.5
    Объём, м³
    0.022032
    EAN / GTIN
    4606056501933
