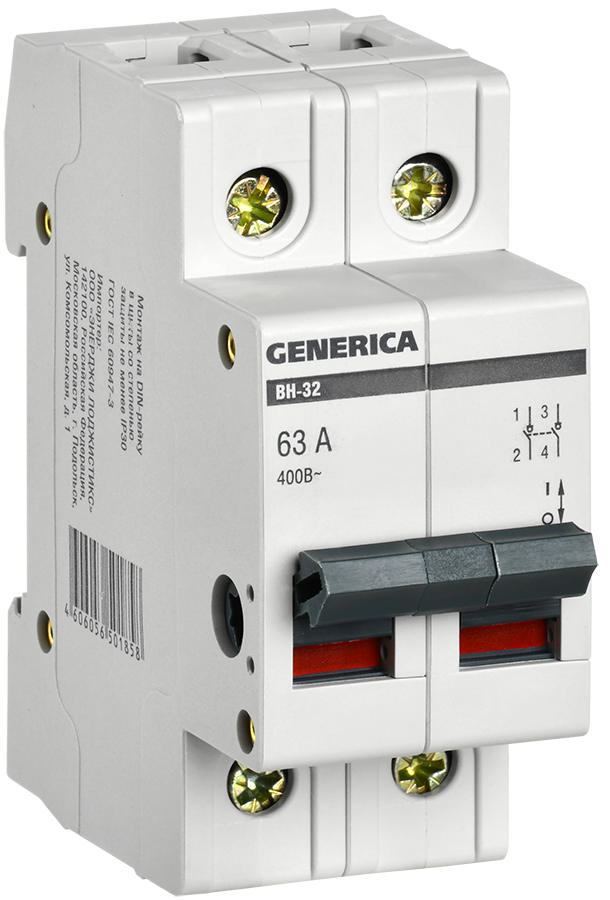

Выключатель нагрузки (мини-рубильник) ВН-32 2Р 63А GENERICA

Изображение может отличаться от конкретного исполнения.

GENERICA

Выключатель нагрузки (мини-рубильник) ВН-32 2Р 63А GENERICA

Артикул: MNV15-2-063 ETIM-класс: EC001545 EAN: 4606056501865 EAN: 4606056501872 Обновлено: 06.07.2026
ИсточникКаталог IEK
КлассификацияEC001545
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Тип напряженияПеременный (AC)
Тип включения или отключенияВыключатель-разъединитель нагрузки
С сигнальной лампой - индикаторомНет
Номин ток63
Номин раб напряжение400
Рабочее положениеВертикальное
Количество полюсов2
Частота сети50

Описание и назначение

Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP20
Диапазон рабочих температурданные поставщика -40...50 °C
Мех износостойкостьданные поставщика 30000 циклов
Относительная влажность воздухаданные поставщика 50% при 40°С
Электр износостойкостьданные поставщика 20000 циклов

Электрические и световые параметры 7

Тип напряженияEF000187 Переменный (AC)
Номин токEF000227 63
Номин раб напряжениеEF000228 400
Количество полюсовEF001391 2
Частота сетиEF001639 50
Тип лампыEF002423 Не применимо
Номин импульсное выдерживаемое напряжениеEF002578 6

Материалы и конструкция 2

ЦветEF004668 Серый
Группа механического исполненияданные поставщика M1

Монтаж и подключение 4

Кол-во нормально замкнутых - НЗ контактовEF008255 0
Кол-во норм разомкнутых - НО контактовEF008256 2
Количество переключающих контактовEF008257 0
Присоединительная способность контактных зажимовданные поставщика 4...35 мм²

Классификация и назначение 2

Тип включения или отключенияEF000189 Выключатель-разъединитель нагрузки
Категория примененияEF004723 AC-22 А

Прочие характеристики 6

С сигнальной лампой - индикаторомEF000198 Нет
Рабочее положениеEF001359 Вертикальное
Номин отключающая способностьEF002563 -
Силовое разъединение - согл DIN VDE 0113EF005450 Нет
Вкл и откл способностьданные поставщика 3 I на Ie
Угол возможного отклонения в рабочем положенииданные поставщика 90 °

Размеры и упаковка

Изделие

Ширина по количеству модульных расстоянийEF002950 2
Макс поперечное сечение проводникаEF004969 35

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица БЕЗ УПАКОВКИ 1 шт 0.075 × 0.036 × 0.08 см 0.146 0.000306 4606056501858
Групповая упаковка ГОФРОКОРОБ 6 шт 0.22 × 0.08 × 0.079 м 0.876 0.00139 4606056501865
TRANSPORTING ГОФРОКОРОБ 72 шт 0.51 × 0.24 × 0.18 м 10.512 0.022032 4606056501872

  • Базовая единица БЕЗ УПАКОВКИ

    В упаковке
    1 шт
    Габариты
    0.075 × 0.036 × 0.08 см
    Вес, кг
    0.146
    Объём, м³
    0.000306
    EAN / GTIN
    4606056501858

  • Групповая упаковка ГОФРОКОРОБ

    В упаковке
    6 шт
    Габариты
    0.22 × 0.08 × 0.079 м
    Вес, кг
    0.876
    Объём, м³
    0.00139
    EAN / GTIN
    4606056501865

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    72 шт
    Габариты
    0.51 × 0.24 × 0.18 м
    Вес, кг
    10.512
    Объём, м³
    0.022032
    EAN / GTIN
    4606056501872
