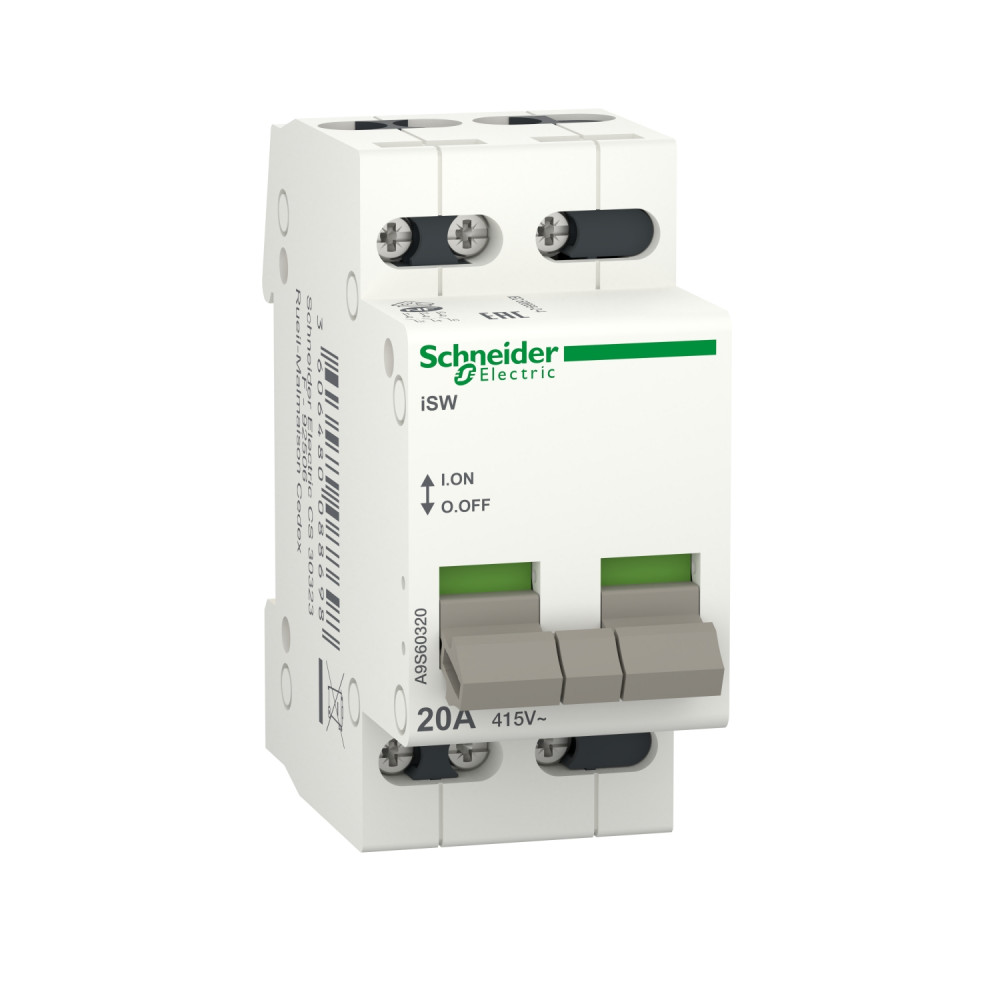

ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ iSW 3 ПОЛЮСА 20A

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474	IP20
Механическая износостойкостьданные поставщика	300000 циклы
Относительная влажностьданные поставщика	95-95 % в 55-55 °C
Рабочая температура окружающей средыданные поставщика	-20-50 °C
Степень защиты ipданные поставщика	IP4 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-70 °C
Электрическая износостойкостьданные поставщика	30000 циклы

Электрические и световые параметры 11

Тип напряженияEF000187	AC (перемен.)
Номин токEF000227	20 А
Номин раб напряжениеEF000228	415 В
Количество полюсовEF001391	3
Мин. уровень напряженияEF005025	415 В
Индикатор наличия напряженияданные поставщика	индикация ВКЛ/ОТКЛ
Номинальное напряжение изоляцииданные поставщика	500 В переменный ток 50/60 Гц в соответствии с EN/IEC 60669-2-4
Номинальное рабочее напряжениеданные поставщика	415 В переменный ток 50/60 Гц
номинальный рабочий токданные поставщика	20 А в 415 В переменный ток 50/60 Гц
Описание полюсовданные поставщика	3P
Тип управленияданные поставщика	рычаг управления

Материалы и конструкция 4

ЦветEF004668	Белый
Исполнение монтажаданные поставщика	стационарный
Соответствие требованиям по изоляцииданные поставщика	да
Цветданные поставщика	белый в единицах производителя

Монтаж и подключение 4

Кол-во норм разомкнутых - НО контактовEF008256	3
Индикатор положения контактаданные поставщика	да
Соединения – клеммыданные поставщика	Клеммы туннельного типа - 10 mm² - Жесткий Клеммы туннельного типа - 10 mm² - гибкий Клеммы туннельного типа - 10 mm² - Гибкий с наконечником
Способ монтажаданные поставщика	DIN-рейка

Механические характеристики 1

Момент затяжкиданные поставщика	1.2 Н-м

Классификация и назначение 6

Тип включения или отключенияEF000189	Выключатель OFF
Категория примененияданные поставщика	AC-22A
Область примененияданные поставщика	для дистанционного управления
Серияданные поставщика	iSW 20...32 Acti 9
Стандартыданные поставщика	EN/IEC 60669-2-4
Тип продуктаданные поставщика	выключатель-разъединитель

Прочие характеристики 11

С сигнальной лампой - индикаторомEF000198	Да
Силовое разъединение - согл DIN VDE 0113EF005450	Нет
] номинальное импульсное выдерживаемое нданные поставщика	4 кВ
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Код совместимостиданные поставщика	iSW
Краткое название устройстваданные поставщика	iSW
Наименование продуктаданные поставщика	Acti 9 iSW
Подготовка к работе в тропических условияхданные поставщика	2
Сегмент рынкаданные поставщика	Жилищный сектор малые коммерческие предприятия
Степень загрязненияданные поставщика	2
Шаг 9 ммданные поставщика	4

Размеры и упаковка

Изделие

Глубина установочная (встраив.)EF000218	75.5 мм
Ширина по количеству модульных расстоянийEF002950	2
Длина зачистки проводовданные поставщика	9 мм
