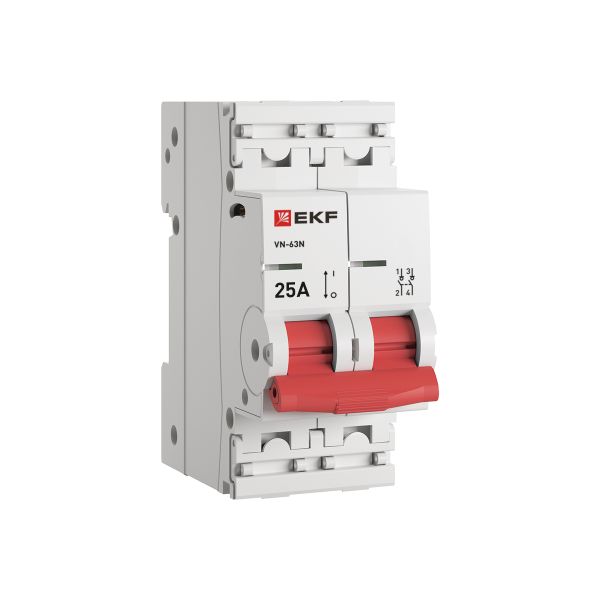

Выключатель нагрузки ВН-63N 2P 25А PROXIMA EKF

Изображение может отличаться от конкретного исполнения.

EKF

Выключатель нагрузки ВН-63N 2P 25А PROXIMA EKF

Артикул: S63225 ETIM-класс: EC001545 EAN: 4690216442037 EAN: 14690216442034 Обновлено: 18.07.2026
ИсточникКаталог EKF
КлассификацияEC001545
ДанныеНормализованы

Инженерный маршрут

Проверить цену и наличие у поставщика

Для артикула найдено точное совпадение у проверенного поставщика. Цена и наличие уточняются на его карточке.

Проверить цену и наличие у поставщика Нужна консультация
tehpst.site не принимает заказы и не публикует складские остатки.
Глубина установочная (встраив.)75 мм
Номин ток25 А
Номин раб напряжение230 В
Отключающая способность при коротком замыкании (Icw)1 кА
Мин. уровень напряжения230 В
Тип напряженияAC (перемен.)
Тип лампыНе применимо
Цоколь лампыНе применимо

Описание и назначение

Выключатели нагрузки ВН-63N EKF PROxima являются обновлённой платформой успешно зарекомендовавших себя на рынке линейки выключателей нагрузки ВН-63 EKF PROxima. Выключатели нагрузки являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических цепях переменного тока. Выключатели предназначены для коммутации активных и индуктивных нагрузок, включая двигатели, уже защищенные другими коммутационными аппаратами. Особенностью данной серии является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для обеспечения его максимальной жесткости. Выключатели оборудованы удобной рукояткой управления, обеспечивающей надежное оперирование аппаратами. На лицевой панели выключателей нагрузки имеется цветовой индикатор реального состояния контактов. Конструкция двухпозиционного зажима обеспечивает удобный монтаж выключателя на DIN-рейку.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 3

Степень защиты - IPEF005474 IP20
Коммутационная износостойкость, кол-во цикловданные поставщика 10000
Механическая износостойкость, кол-во цикловданные поставщика 20000

Электрические и световые параметры 8

Тип напряженияEF000187 AC (перемен.)
Номин токEF000227 25 А
Номин раб напряжениеEF000228 230 В
Количество полюсовEF001391 2
Тип лампыEF002423 Не применимо
Цоколь лампыEF004870 Не применимо
Мин. уровень напряженияEF005025 230 В
Наибольший кратковременный допустимый ток Iсw, кАданные поставщика 1

Материалы и конструкция 1

ЦветEF004668 Не применимо

Монтаж и подключение 4

Кол-во нормально замкнутых - НЗ контактовEF008255 0
Кол-во норм разомкнутых - НО контактовEF008256 2
Количество переключающих контактовEF008257 0
Вариант монтажаданные поставщика На DIN-рейку

Классификация и назначение 3

Тип включения или отключенияEF000189 Выключатель-разъединитель нагрузки
Серияданные поставщика PROxima
Серия продукцииданные поставщика ВН-63N

Прочие характеристики 10

Количество позиций переключенияEF000231 2
С нейтральным 0-положением (ОТКЛ)EF001416 Нет
Отключающая способность при коротком замыкании (Icw)EF002562 1 кА
Силовое разъединение - согл DIN VDE 0113EF005450 Нет
Возможна дополнительная комплектацияданные поставщика Да
Гарантийный срок хранения, летданные поставщика 7
Гарантийный срок эксплуатации, летданные поставщика 7
Есть штрихкод на каждой штуке товараданные поставщика Да
Номинальная наибольшая включающая способность (на к.з.), Icm, кАданные поставщика 6
Срок службы, летданные поставщика 20

Размеры и упаковка

Изделие

Глубина установочная (встраив.)EF000218 75 мм
Ширина по количеству модульных расстоянийEF002950 2
Поперечное сечение подключ. многопроволочного (гибкого) проводаданные поставщика 1...16
Поперечное сечение подключ. однопроволочного (жесткого) проводаданные поставщика 1…25

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.085 × 0.077 × 0.035 см 0.138 0.000229 4690216442020
Групповая упаковка упак. (6 шт) 6 шт. 0.089 × 0.222 × 0.08 м 0.904 0.001581 4690216442037
Транспортная упаковка коробка (60 шт) 60 шт. 0.455 × 0.238 × 0.18 м 9.414 0.019492 14690216442034

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.085 × 0.077 × 0.035 см
    Вес, кг
    0.138
    Объём, м³
    0.000229
    EAN / GTIN
    4690216442020

  • Групповая упаковка упак. (6 шт)

    В упаковке
    6 шт.
    Габариты
    0.089 × 0.222 × 0.08 м
    Вес, кг
    0.904
    Объём, м³
    0.001581
    EAN / GTIN
    4690216442037

  • Транспортная упаковка коробка (60 шт)

    В упаковке
    60 шт.
    Габариты
    0.455 × 0.238 × 0.18 м
    Вес, кг
    9.414
    Объём, м³
    0.019492
    EAN / GTIN
    14690216442034
