EKF

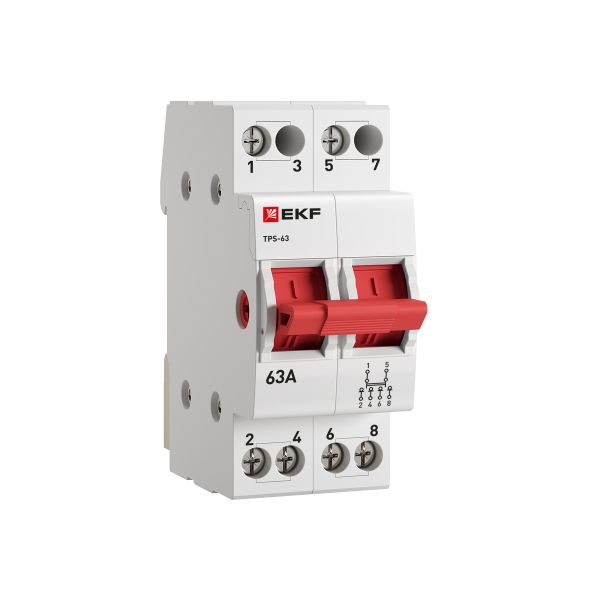

Трехпозиционный переключатель ТПС-63 2P 63А PROXIMA EKF
ИсточникКаталог EKF
КлассификацияEC001545
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Глубина установочная (встраив.)71 мм
Номин ток63 А
Номин раб напряжение230 В
Мин. уровень напряжения230 В
Тип напряженияAC (перемен.)
Тип включения или отключенияПереключатель на 2 направления
Тип лампыНе применимо
Цоколь лампыНе применимо
Описание и назначение
Трехпозиционные переключатели ТПС-63 EKF PROxima являются механическими коммутационными аппаратами и применяются для переключения нагрузки или питающей линии, проведения тока в нор-
мальном режиме и нечастого оперативного включения электрической цепи. Трехпозиционные переключатели соответствуют ГОСТ IEC 60947-3. Обеспечивают переключение нагрузки или питающей линии, проведение тока в нормальном режиме, нечастое оперативное включение электрической цепи, оперативное переключение с основной сети на бытовой электрогенератор в системах ввода резерва и управления реверсированием маломощных электродвигателей.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Коммутационная износостойкость, кол-во цикловданные поставщика | 10000 |
| Механическая износостойкость, кол-во цикловданные поставщика | 30000 |
Электрические и световые параметры 7
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номин токEF000227 | 63 А |
| Номин раб напряжениеEF000228 | 230 В |
| Количество полюсовEF001391 | 2 |
| Тип лампыEF002423 | Не применимо |
| Цоколь лампыEF004870 | Не применимо |
| Мин. уровень напряженияEF005025 | 230 В |
Материалы и конструкция 1
| ЦветEF004668 | Не применимо |
|---|
Монтаж и подключение 4
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 0 |
|---|---|
| Кол-во норм разомкнутых - НО контактовEF008256 | 0 |
| Количество переключающих контактовEF008257 | 2 |
| Вариант монтажаданные поставщика | На DIN-рейку |
Классификация и назначение 3
| Тип включения или отключенияEF000189 | Переключатель на 2 направления |
|---|---|
| Серияданные поставщика | PROxima |
| Серия продукцииданные поставщика | ТПС-63 |
Прочие характеристики 8
| С сигнальной лампой - индикаторомEF000198 | Нет |
|---|---|
| Количество позиций переключенияEF000231 | 3 |
| С нейтральным 0-положением (ОТКЛ)EF001416 | Да |
| Силовое разъединение - согл DIN VDE 0113EF005450 | Нет |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Срок службы, летданные поставщика | 20 лет |
Размеры и упаковка
Изделие
| Глубина установочная (встраив.)EF000218 | 71 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Поперечное сечение подключ. многопроволочного (гибкого) проводаданные поставщика | 1,5…10 |
| Поперечное сечение подключ. однопроволочного (жесткого) проводаданные поставщика | 1,5…16 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.072 × 0.036 × 0.083 см | 0.146 | 0.000215 | |
| Групповая упаковка упак. (6 шт) | 6 шт. | 0.085 × 0.22 × 0.078 м | 0.926 | 0.001459 | |
| Транспортная упаковка коробка (120 шт) | 120 шт. | 0.325 × 0.455 × 0.23 м | 17.82 | 0.034011 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.072 × 0.036 × 0.083 см
- Вес, кг
- 0.146
- Объём, м³
- 0.000215
- EAN / GTIN
-
Групповая упаковка упак. (6 шт)
- В упаковке
- 6 шт.
- Габариты
- 0.085 × 0.22 × 0.078 м
- Вес, кг
- 0.926
- Объём, м³
- 0.001459
- EAN / GTIN
-
Транспортная упаковка коробка (120 шт)
- В упаковке
- 120 шт.
- Габариты
- 0.325 × 0.455 × 0.23 м
- Вес, кг
- 17.82
- Объём, м³
- 0.034011
- EAN / GTIN
