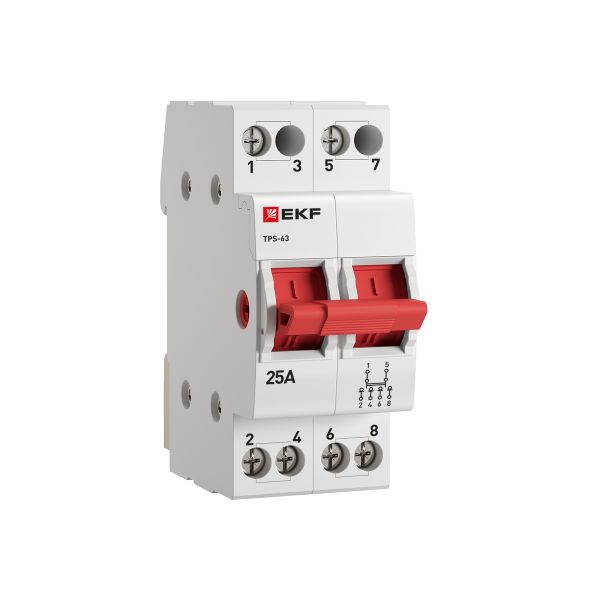

Трехпозиционный переключатель ТПС-63 2P 25А PROXIMA EKF

Изображение может отличаться от конкретного исполнения.

EKF

Трехпозиционный переключатель ТПС-63 2P 25А PROXIMA EKF

Артикул: TPS225 ETIM-класс: EC001545 EAN: 4690216454054 EAN: 14690216453849 Обновлено: 09.04.2026
ИсточникКаталог EKF
КлассификацияEC001545
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Глубина установочная (встраив.)71 мм
Номин ток25 А
Номин раб напряжение230 В
Мин. уровень напряжения230 В
Тип напряженияAC (перемен.)
Тип включения или отключенияПереключатель на 2 направления
Тип лампыНе применимо
Цоколь лампыНе применимо

Описание и назначение

Трехпозиционные переключатели ТПС-63 EKF PROxima являются механическими коммутационными аппаратами и применяются для переключения нагрузки или питающей линии, проведения тока в нор-
мальном режиме и нечастого оперативного включения электрической цепи. Трехпозиционные переключатели соответствуют ГОСТ IEC 60947-3. Обеспечивают переключение нагрузки или питающей линии, проведение тока в нормальном режиме, нечастое оперативное включение электрической цепи, оперативное переключение с основной сети на бытовой электрогенератор в системах ввода резерва и управления реверсированием маломощных электродвигателей.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 3

Степень защиты - IPEF005474 IP20
Коммутационная износостойкость, кол-во цикловданные поставщика 10000
Механическая износостойкость, кол-во цикловданные поставщика 30000

Электрические и световые параметры 7

Тип напряженияEF000187 AC (перемен.)
Номин токEF000227 25 А
Номин раб напряжениеEF000228 230 В
Количество полюсовEF001391 2
Тип лампыEF002423 Не применимо
Цоколь лампыEF004870 Не применимо
Мин. уровень напряженияEF005025 230 В

Материалы и конструкция 1

ЦветEF004668 Не применимо

Монтаж и подключение 4

Кол-во нормально замкнутых - НЗ контактовEF008255 0
Кол-во норм разомкнутых - НО контактовEF008256 0
Количество переключающих контактовEF008257 2
Вариант монтажаданные поставщика На DIN-рейку

Классификация и назначение 3

Тип включения или отключенияEF000189 Переключатель на 2 направления
Серияданные поставщика PROxima
Серия продукцииданные поставщика ТПС-63

Прочие характеристики 8

С сигнальной лампой - индикаторомEF000198 Нет
Количество позиций переключенияEF000231 3
С нейтральным 0-положением (ОТКЛ)EF001416 Да
Силовое разъединение - согл DIN VDE 0113EF005450 Нет
Гарантийный срок хранения, летданные поставщика 7
Гарантийный срок эксплуатации, летданные поставщика 7
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 20 лет

Размеры и упаковка

Изделие

Глубина установочная (встраив.)EF000218 71 мм
Ширина по количеству модульных расстоянийEF002950 2
Поперечное сечение подключ. многопроволочного (гибкого) проводаданные поставщика 1,5…10
Поперечное сечение подключ. однопроволочного (жесткого) проводаданные поставщика 1,5…16

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.09 × 0.068 × 0.039 см 0.149 0.000239 4690216453842
Групповая упаковка упак. (6 шт) 6 шт. 0.085 × 0.22 × 0.078 м 0.926 0.001459 4690216454054
Транспортная упаковка коробка (120 шт) 120 шт. 0.458 × 0.246 × 0.342 м 19.389 0.038532 14690216453849

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.09 × 0.068 × 0.039 см
    Вес, кг
    0.149
    Объём, м³
    0.000239
    EAN / GTIN
    4690216453842

  • Групповая упаковка упак. (6 шт)

    В упаковке
    6 шт.
    Габариты
    0.085 × 0.22 × 0.078 м
    Вес, кг
    0.926
    Объём, м³
    0.001459
    EAN / GTIN
    4690216454054

  • Транспортная упаковка коробка (120 шт)

    В упаковке
    120 шт.
    Габариты
    0.458 × 0.246 × 0.342 м
    Вес, кг
    19.389
    Объём, м³
    0.038532
    EAN / GTIN
    14690216453849
