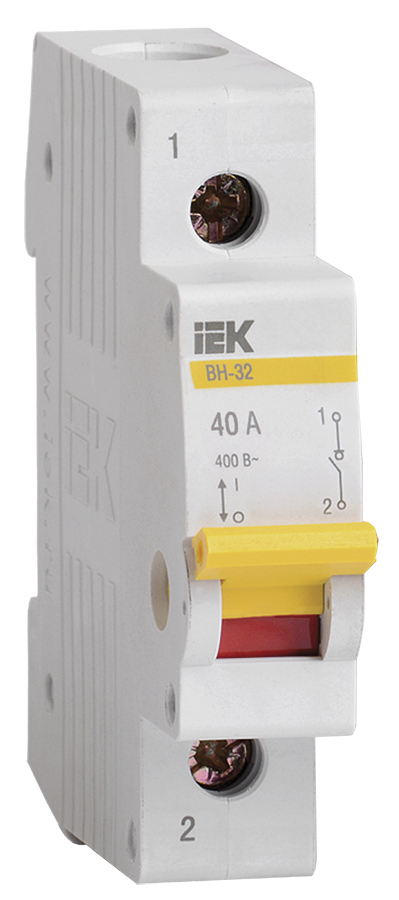

Изображение может отличаться от конкретного исполнения.
IEK
KARAT Выключатель нагрузки (мини-рубильник) ВН-32 1P 40А IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Диапазон рабочих температурданные поставщика | -40...50 °C |
| Мех износостойкостьданные поставщика | 30000 циклов |
| Относительная влажность воздухаданные поставщика | 50% при 40°С |
| Электр износостойкостьданные поставщика | 20000 циклов |
Электрические и световые параметры 7
| Тип напряженияEF000187 | Переменный (AC) |
|---|---|
| Номин токEF000227 | 40 |
| Номин раб напряжениеEF000228 | 230...400 |
| Количество полюсовEF001391 | 1 |
| Частота сетиEF001639 | 50 |
| Тип лампыEF002423 | Не применимо |
| Номин импульсное выдерживаемое напряжениеEF002578 | 6 |
Материалы и конструкция 2
| ЦветEF004668 | Серый |
|---|---|
| Группа механического исполненияданные поставщика | M1 |
Монтаж и подключение 4
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 0 |
|---|---|
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Количество переключающих контактовEF008257 | 0 |
| Присоединительная способность контактных зажимовданные поставщика | 4...35 мм² |
Классификация и назначение 2
| Тип включения или отключенияEF000189 | Выключатель-разъединитель нагрузки |
|---|---|
| Категория примененияEF004723 | AC-22 А |
Прочие характеристики 6
| С сигнальной лампой - индикаторомEF000198 | Нет |
|---|---|
| Рабочее положениеEF001359 | Вертикальное |
| Номин отключающая способностьEF002563 | - |
| Силовое разъединение - согл DIN VDE 0113EF005450 | Нет |
| Вкл и откл способностьданные поставщика | 3 I на Ie |
| Угол возможного отклонения в рабочем положенииданные поставщика | 90 ° |
Размеры и упаковка
Изделие
| Ширина по количеству модульных расстоянийEF002950 | 1 |
|---|---|
| Макс поперечное сечение проводникаEF004969 | 35 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.074 × 0.018 × 0.08 см | 0.07 | 0.000151 | |
| Групповая упаковка ГОФРОКОРОБ | 12 шт | 0.217 × 0.086 × 0.078 м | 0.84 | 0.001456 | |
| TRANSPORTING ГОФРОКОРОБ | 240 шт | 0.235 × 0.46 × 0.335 м | 16.8 | 0.036214 |
