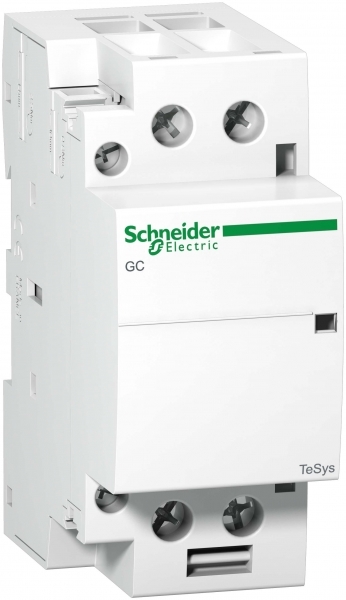

Изображение может отличаться от конкретного исполнения.
Schneider Electric
МОДУЛ. КОНТАКТОР 2П-2НО.40А.220В.50ГЦ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Модульный контактор 2п-2НО.40А.220В.50Гц. диапазон: TeSys<br /> - наименование изделия: TeSys GC<br /> - тип устройства или его аксессуаров: модульный контактор<br /> - применение контактора: подсветка, обогрев, управление электродвигателем. <br />Преимущества: Контакторы серий TeSys GC, GY безопасны, просты в использовании и легко устанавливаются. Данные устройства имеют компактные размеры и подходят для применения в различных областях. <br />Применения: Модульные контакторы серий TeSys GC, GY могут применяться в различных отраслях промышленности, таких как производственная, сельскохозяйственная, коммерческая и медицинская. Данные устройства обеспечивают управление питанием следующих систем освещения, обогрева, вентиляции, дверей или штор с электроприводом.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 1000000 циклы |
| Механическая стойкостьданные поставщика | удары контактор разомкнут: 10 gn в течение 11 мс удары контактор замкнут: 15 g (ном.) в течение 11 мс вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 3 g (ном.), 5...3 |
| Рабочая температура окружающей средыданные поставщика | -5-50 °C |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | AC-7A: 100000 циклы AC-7B: 100000 циклы |
Электрические и световые параметры 25
| Номин раб напряжениеEF001435 | 0...250 В |
|---|---|
| Макс мощность ламп накаливанияEF004952 | 5100 Вт |
| Макс мощность люминесц лампEF004971 | 2200 ВА |
| Макс. мощность люминесц. ламп (включение попарно)EF004972 | 1800 ВА |
| Макс. мощность люминесц. ламп (параллельно компенсир.)EF004973 | 1600 ВА |
| С ручным управлениемEF005240 | Да |
| Тип напряжения - цепь управленияEF005293 | AC (перемен.) |
| Тип напряжения - рабочее напряжениеEF005294 | AC (перемен.) |
| Номинальный рабочий токEF007679 | 40 А |
| Напряжение цепи управленияEF008409 | 220...240 В |
| номинальный кратковременно допустимый токданные поставщика | 320 А в |
| условный тепловой ток на открытом воздухеданные поставщика | 40 А в |
| Максимальная частота коммутацииданные поставщика | 300 цикл/ч в |
| Мощность, рассеиваемая одним полюсомданные поставщика | 3.2 Вт |
| Напряжение цепи управленияданные поставщика | 220...240 В Переменный ток 50 Гц в единицах производителя |
| Номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ |
| Номинальное напряжение изоляцииданные поставщика | 500 В в соответствии с IEC 61095 500 В в соответствии с VDE 0110 |
| номинальный рабочий токданные поставщика | 40 А AC-7A 15 А AC-7B в единицах производителя |
| Описание полюсовданные поставщика | 2P |
| Потребляемая мощность при срабатыванииданные поставщика | 34-34 В·А 50 Гц 20 °C) |
| Потребляемая мощность при удержании, в·аданные поставщика | 4.6-4.6 В·А 50 Гц 20 °C) |
| Пределы напряжения цепи управленияданные поставщика | отпускание: 0,2...0,75 Uc в 50 Гц 50 °C) находится в состоянии работы: 0,85...1,1 Uc в 50 Гц 50 °C) |
| Среднее полное сопротивлениеданные поставщика | 2 мОм - Ith 40 А 50 Гц для Силовая цепь |
| Тип управленияданные поставщика | дистанционное управление |
| Тип цепи управленияданные поставщика | Переменный ток в 50 Гц |
Материалы и конструкция 3
| Защитное исполнениеданные поставщика | TC |
|---|---|
| Исполнение монтажаданные поставщика | Защелкивающийся |
| Цветданные поставщика | Белый |
Монтаж и подключение 5
| Кол-во норм разомкнутых - НО контактовEF008256 | 2 |
|---|---|
| Конфигурация главных контактовданные поставщика | 2 Н.О. |
| Монтажная опораданные поставщика | DIN-рейка |
| Применение контактораданные поставщика | подсветка обогрев управление электродвигателем |
| Соединения – клеммыданные поставщика | Цепь управления: винтовой зажим 1 кабель (-и) 2.5-2.5 мм²Гибкий без наконечника Силовая цепь: винтовой зажим 2 кабель (-и) 4-4 мм²Гибкий с кабельным наконечником Силовая цепь: винтовой зажим 1 кабель |
Механические характеристики 1
| Момент затяжкиданные поставщика | Цепь управления: 0.8 Н-м - винтовой зажим Силовая цепь: 2 Н-м - винтовой зажим |
|---|
Классификация и назначение 5
| Категория примененияEF004723 | 7 |
|---|---|
| Категория примененияданные поставщика | AC-7B AC-7A в единицах производителя |
| Серияданные поставщика | TeSys |
| Стандартыданные поставщика | IEC 61095 IEC 60947-5 |
| Тип продуктаданные поставщика | модульный контактор |
Прочие характеристики 13
| Возможна дополнит комплектацияEF008148 | Нет |
|---|---|
| Время работыданные поставщика | 10...25 мс отключение 10...30 мс включение |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | модульный стандартный контактор |
| Количество в одном комплектеданные поставщика | комплект из 6 шт. |
| Краткое название устройстваданные поставщика | GC40 |
| Наименование продуктаданные поставщика | TeSys GC |
| Номинальная включающая способность irmsданные поставщика | 120 А в 400 В Переменный ток для Силовая цепь в соответствии с IEC 61095 |
| Номинальная отключающая способностьданные поставщика | 120 А в 400 В для Силовая цепь в соответствии с IEC 61095 |
| Общее количество модулей по 18 ммданные поставщика | 2 |
| Рабочее положениеданные поставщика | 30°/вертик. |
| Соответствующий номинал предохранителяданные поставщика | 40 А gL в |
| Теплоотдачаданные поставщика | 1.6-1.6 Вт в 50/60 Гц |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 62.5 мм |
|---|---|
| Вес неттоданные поставщика | 0.23 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.09 × 0.07 × 0.037 см | 0.226 | 0.0002331 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.09 × 0.07 × 0.037 см
- Вес, кг
- 0.226
- Объём, м³
- 0.0002331
- EAN / GTIN
