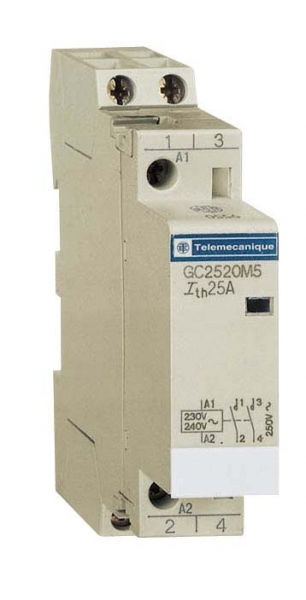

МОДУЛЬНЫЙ КОНТАКТОР 2ПОЛЮСА (НО+НЗ).16А. ЦЕПЬ УПРАВЛЕНИЯ 220В 50ГЦ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Модульный контактор 2п-НО+НЗ.16А.220В 50Гц (12 шт). диапазон: TeSys<br /> - наименование изделия: TeSys GC<br /> - тип устройства или его аксессуаров: модульный контактор<br /> - применение контактора: обогрев, управление электродвигателем, подсветка. <br />Преимущества: Контакторы серий TeSys GC, GY безопасны, просты в использовании и легко устанавливаются. Данные устройства имеют компактные размеры и подходят для применения в различных областях. <br />Применения: Модульные контакторы серий TeSys GC, GY могут применяться в различных отраслях промышленности, таких как производственная, сельскохозяйственная, коммерческая и медицинская. Данные устройства обеспечивают управление питанием следующих систем освещения, обогрева, вентиляции, дверей или штор с электроприводом.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 1000000 циклы |
| Механическая стойкостьданные поставщика | удары контактор разомкнут: 10 gn в течение 11 мс удары контактор замкнут: 15 g (ном.) в течение 11 мс вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 3 g (ном.), 5...3 |
| Рабочая температура окружающей средыданные поставщика | -5-50 °C |
| Степень защиты ipданные поставщика | N/A N/A в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | AC-7A: 100000 циклы AC-7B: 100000 циклы |
Электрические и световые параметры 24
| Номин раб напряжениеEF001435 | 0...250 В |
|---|---|
| Макс мощность ламп накаливанияEF004952 | 1800 Вт |
| Макс мощность люминесц лампEF004971 | 650 ВА |
| Макс. мощность люминесц. ламп (включение попарно)EF004972 | 800 ВА |
| Макс. мощность люминесц. ламп (параллельно компенсир.)EF004973 | 600 ВА |
| С ручным управлениемEF005240 | Да |
| Тип напряжения - цепь управленияEF005293 | AC (перемен.) |
| Тип напряжения - рабочее напряжениеEF005294 | AC (перемен.) |
| Номинальный рабочий токEF007679 | 16 А |
| Напряжение цепи управленияEF008409 | 220...240 В |
| номинальный кратковременно допустимый токданные поставщика | 128 А в |
| условный тепловой ток на открытом воздухеданные поставщика | 16 А в |
| Максимальная частота коммутацииданные поставщика | 300 цикл/ч в |
| Мощность, рассеиваемая одним полюсомданные поставщика | 0.65 Вт |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ |
| номинальное напряжение изоляцииданные поставщика | 500 В в соответствии с IEC 61095 500 В в соответствии с VDE 0110 |
| номинальный рабочий токданные поставщика | 16 А AC-7A 5 А AC-7B в единицах производителя |
| Описание полюсовданные поставщика | 2P |
| Потребляемая мощность при срабатыванииданные поставщика | 15-15 В·А 50 Гц 20 °C) |
| Потребляемая мощность при удержании, в·аданные поставщика | 3.8-3.8 В·А 50 Гц 20 °C) |
| Пределы напряжения цепи управленияданные поставщика | отпускание: 0,2...0,75 Uc в 50 Гц 50 °C) находится в состоянии работы: 0,85...1,1 Uc в 50 Гц 50 °C) |
| Среднее полное сопротивлениеданные поставщика | 2.5 мОм - Ith 16 А 50 Гц для силовая цепь |
| Тип управленияданные поставщика | дистанционное управление |
| Тип цепи управленияданные поставщика | пер. ток в 50 Гц |
Материалы и конструкция 3
| Защитное исполнениеданные поставщика | TC |
|---|---|
| Исполнение монтажаданные поставщика | защелкивающийся |
| Цветданные поставщика | белый |
Монтаж и подключение 6
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
|---|---|
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Конфигурация главных контактовданные поставщика | 1 Н.О. + 1 Н.З. |
| Монтажная опораданные поставщика | DIN-рейка |
| Применение контактораданные поставщика | подсветка обогрев управление электродвигателем |
| Соединения – клеммыданные поставщика | цепь управления: винтовой зажим 1 кабель (-и) 2.5-2.5 мм²Гибкий без наконечника силовая цепь: винтовой зажим 2 кабель (-и) 1.5-1.5 мм²Гибкий с кабельным наконечником силовая цепь: винтовой зажим 1 каб |
Механические характеристики 1
| Момент затяжкиданные поставщика | цепь управления: 0.8 Н-м - винтовой зажим силовая цепь: 0.8 Н-м - винтовой зажим |
|---|
Классификация и назначение 5
| Категория примененияEF004723 | 7 |
|---|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | TeSys |
| Стандартыданные поставщика | IEC 60947-5 IEC 61095 |
| Тип продуктаданные поставщика | модульный контактор |
Прочие характеристики 13
| Возможна дополнит комплектацияEF008148 | Нет |
|---|---|
| Время работыданные поставщика | 10...25 мс отключение 10...30 мс включение |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | модульный стандартный контактор |
| Количество в одном комплектеданные поставщика | комплект из 12 шт. |
| Краткое название устройстваданные поставщика | GC16 |
| Наименование продуктаданные поставщика | TeSys GC |
| Номинальная включающая способность irmsданные поставщика | 40 А в 400 V Переменный ток для силовая цепь в соответствии с IEC 61095 |
| Номинальная отключающая способностьданные поставщика | 40 А в 400 V для силовая цепь в соответствии с IEC 61095 |
| Общее количество модулей по 18 ммданные поставщика | 1 |
| Рабочее положениеданные поставщика | 30°/вертик. |
| Соответствующий номинал предохранителяданные поставщика | 16 А gL в |
| Теплоотдачаданные поставщика | 1.3-1.3 Вт в 50/60 Гц |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 62.5 мм |
|---|---|
| Вес неттоданные поставщика | 0.11 кг |
