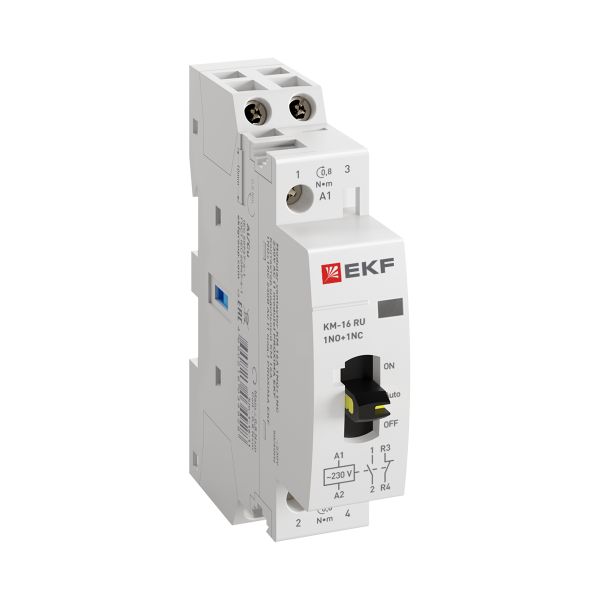

Контактор модульный КМ РУ 16А 1NO+1NC 230В АС (1 мод.) PROXIMA EKF

Изображение может отличаться от конкретного исполнения.

EKF

Контактор модульный КМ РУ 16А 1NO+1NC 230В АС (1 мод.) PROXIMA EKF

Артикул: km-1m-16-11 ETIM-класс: EC001653 EAN: 4690216390772 EAN: 14690216390724 Обновлено: 19.05.2026
ИсточникКаталог EKF
КлассификацияEC001653
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши60 мм
Номин. раб. ток Ie при AC-3, 400 В16 А
Номин рабочий ток Ie при AC-1 400 В1 А
Номин раб напряжение230...400 В
Номин. напряжение питания цепи управления Us AC 50 Гц230...230 В
Номин. напряжение питания цепи управления Us AC 60 Гц230...230 В
Номинальный рабочий ток16 А
Напряжение цепи управления184...253 В

Описание и назначение

Модульные контакторы представляют из себя контактор в классическом корпусе модульного оборудования. Он состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP20

Электрические и световые параметры 12

Номин. раб. ток Ie при AC-3, 400 ВEF001392 16 А
Номин рабочий ток Ie при AC-1 400 ВEF001393 1 А
Номин раб напряжениеEF001435 230...400 В
Номин. напряжение питания цепи управления Us AC 50 ГцEF003978 230...230 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 230...230 В
С ручным управлениемEF005240 Да
Тип напряжения - цепь управленияEF005293 AC (перемен.)
Тип напряжения - рабочее напряжениеEF005294 AC (перемен.)
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Номинальный рабочий токEF007679 16 А
Тип напряжения управленияEF008242 AC (перемен.)
Напряжение цепи управленияEF008409 184...253 В

Материалы и конструкция 1

МатериалEF002169 Пластик

Монтаж и подключение 4

Количество нормально разомкнутых (НО) силовых контактовEF001374 1
Количество нормально замкнутых (НЗ) силовых контактовEF001375 1
Кол-во нормально замкнутых - НЗ контактовEF008255 1
Кол-во норм разомкнутых - НО контактовEF008256 1

Классификация и назначение 2

Категория примененияEF004723 1
Серияданные поставщика PROxima

Прочие характеристики 4

Возможна дополнит комплектацияEF008148 Да
Гарантийный срок хранения, летданные поставщика 7
Гарантийный срок эксплуатации, летданные поставщика 7
Есть штрихкод на каждой штуке товараданные поставщика Нет

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 60 мм
Ширина по количеству модульных расстоянийEF002950 1

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.072 × 0.089 × 0.02 см 0.133 0.000128 4690216390727
Групповая упаковка упак. (12 шт) 12 шт. 0.261 × 0.095 × 0.085 м 1.632 0.002108 4690216390772
Транспортная упаковка упак. (120 шт) 120 шт. 0.496 × 0.263 × 0.178 м 16.766 0.02322 14690216390724

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.072 × 0.089 × 0.02 см
    Вес, кг
    0.133
    Объём, м³
    0.000128
    EAN / GTIN
    4690216390727

  • Групповая упаковка упак. (12 шт)

    В упаковке
    12 шт.
    Габариты
    0.261 × 0.095 × 0.085 м
    Вес, кг
    1.632
    Объём, м³
    0.002108
    EAN / GTIN
    4690216390772

  • Транспортная упаковка упак. (120 шт)

    В упаковке
    120 шт.
    Габариты
    0.496 × 0.263 × 0.178 м
    Вес, кг
    16.766
    Объём, м³
    0.02322
    EAN / GTIN
    14690216390724
