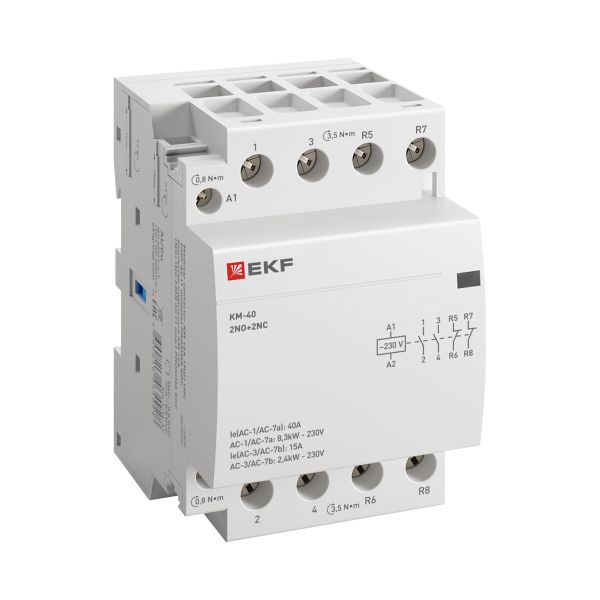

Контактор модульный КМ 40А 2NO+2NC 230В АС (3 мод.) PROXIMA EKF

Изображение может отличаться от конкретного исполнения.

EKF

Контактор модульный КМ 40А 2NO+2NC 230В АС (3 мод.) PROXIMA EKF

Артикул: km-3-40-22 Класс: Модульный контактор для распределительного щита EC001653 Серия: PROxima EAN: 4690216391236 EAN: 14690216391233 Обновлено: 24.10.2026
ИсточникКаталог EKF
КлассификацияEC001653
ДанныеНормализованы

Проверенный инженерный маршрут

Купить на tehpst.ru

Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.

Купить на tehpst.ru Нужна консультация
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши60 мм
Номин. коммутируем. мощность при AC-3, 400 В26 кВт
Номин. раб. ток Ie при AC-3, 400 В40 А
Номин раб напряжение230...400 В
Номин. напряжение питания цепи управления Us AC 50 Гц230...230 В
Номин. напряжение питания цепи управления Us AC 60 Гц230...230 В

Замены и аналоги

Все варианты: 5

Описание и назначение

Модульные контакторы представляют из себя контактор в классическом корпусе модульного оборудования. Он состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC001653.

Условия эксплуатации и безопасность 1

Степень защиты - IP IP20

Электрические и световые параметры 12

Номин. коммутируем. мощность при AC-3, 400 В 26 кВт
Номин. раб. ток Ie при AC-3, 400 В 40 А
Номин раб напряжение 230...400 В
Номин. напряжение питания цепи управления Us AC 50 Гц 230...230 В
Номин. напряжение питания цепи управления Us AC 60 Гц 230...230 В
С ручным управлением Нет
Тип напряжения - цепь управления AC (перемен.)
Тип напряжения - рабочее напряжение AC (перемен.)
Тип подключения силовой электрич цепи Винтовое соединение
Номинальный рабочий ток 40 А
Тип напряжения управления AC (перемен.)
Напряжение цепи управления 184...253 В

Материалы и конструкция 1

Материал Пластик

Монтаж и подключение 4

Количество нормально разомкнутых (НО) силовых контактов 2
Количество нормально замкнутых (НЗ) силовых контактов 2
Кол-во нормально замкнутых - НЗ контактов 2
Кол-во норм разомкнутых - НО контактов 2

Классификация и назначение 1

Категория применения 1

Прочие характеристики 4

Возможна дополнит комплектация Да
Гарантийный срок хранения, летданные поставщика 7
Гарантийный срок эксплуатации, летданные поставщика 7
Есть штрихкод на каждой штуке товараданные поставщика Нет

Размеры и упаковка

Изделие

Монтажная глубина - ниши 60 мм
Ширина по количеству модульных расстояний 3

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.088 × 0.06 × 0.078 см 0.32 0.000412 4690216391267
Групповая упаковка упак. (4 шт) 4 шт. 0.256 × 0.082 × 0.086 м 1.401 0.001805 4690216391236
Транспортная упаковка упак. (40 шт) 40 шт. 0.495 × 0.263 × 0.181 м 14.467 0.023563 14690216391233

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.088 × 0.06 × 0.078 см
    Вес, кг
    0.32
    Объём, м³
    0.000412
    EAN / GTIN
    4690216391267

  • Групповая упаковка упак. (4 шт)

    В упаковке
    4 шт.
    Габариты
    0.256 × 0.082 × 0.086 м
    Вес, кг
    1.401
    Объём, м³
    0.001805
    EAN / GTIN
    4690216391236

  • Транспортная упаковка упак. (40 шт)

    В упаковке
    40 шт.
    Габариты
    0.495 × 0.263 × 0.181 м
    Вес, кг
    14.467
    Объём, м³
    0.023563
    EAN / GTIN
    14690216391233
