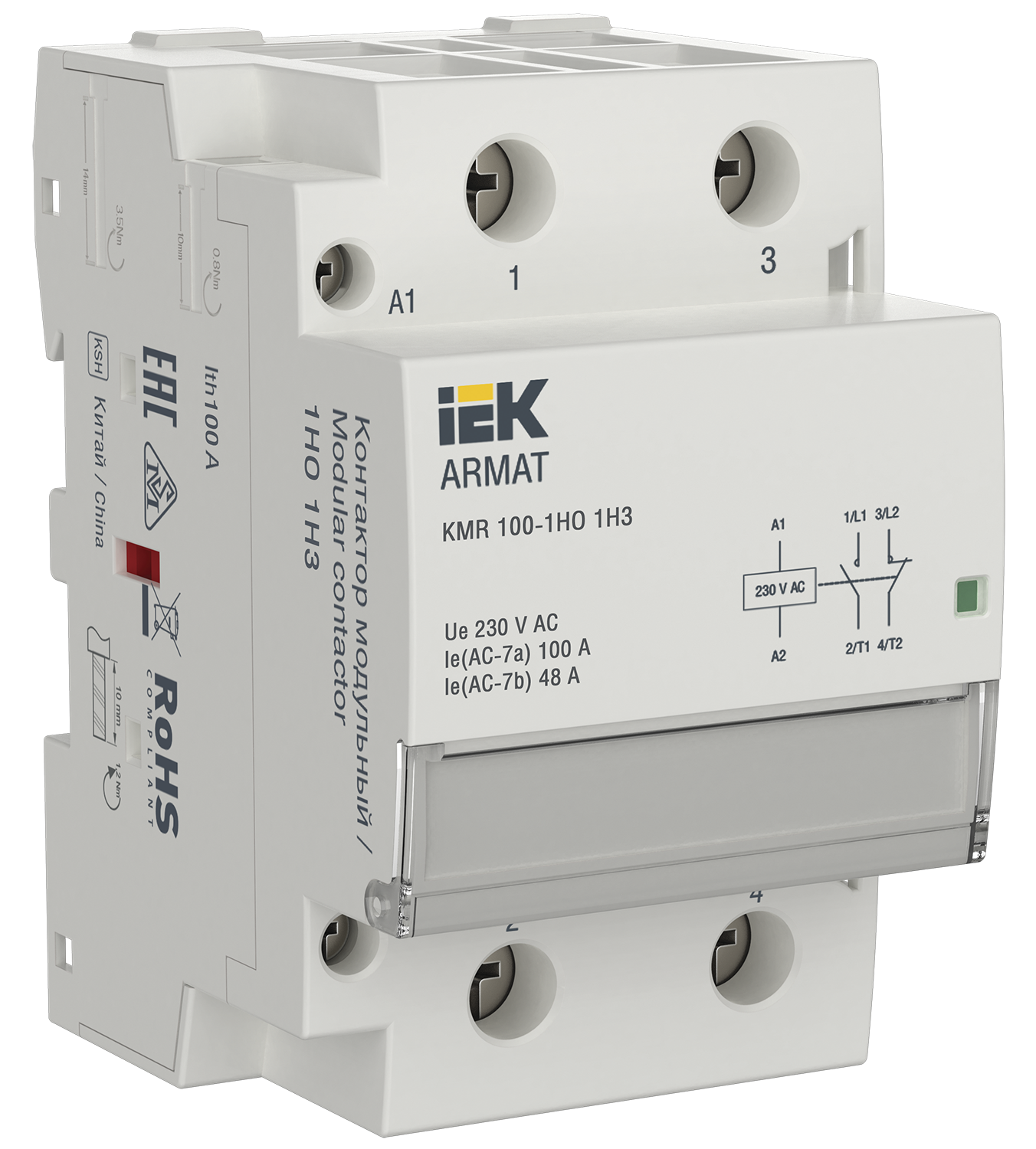

Изображение может отличаться от конкретного исполнения.
IEK
ARMAT Контактор модульный KMR 100А 230В AC 1НО 1НЗ IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Контакторы модульные типа KMR ARMAT разработаны специально для коммутации цепей освещения, управления системами отопления, электродвигателями и насосным оборудованием. Контакторы имеют следующий ряд номинального напряжения цепи управления: 12, 24, 48, 230 В.
Контакторы имеют следующий ряд номинального тока в категории применения АС-1 (AC-7a): 16, 20, 25, 40, 63, 100 А.
Бесшумная работа катушки управления и отсутствие постороннего звука и вибрации контактов – это отличительные преимущества данной линейки. Наличие в ассортименте универсальной катушки управления (AC/DC) и дополнительных контактов расширяет применимость в различных областях.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 12
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 100 |
|---|---|
| Номин раб напряжениеEF001435 | 230 |
| Условный номин ток короткого замыкания IqEF001444 | 5 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| Макс мощность ламп накаливанияEF004952 | - |
| Макс мощность люминесц лампEF004971 | - |
| С ручным управлениемEF005240 | Нет |
| Тип напряжения - цепь управленияEF005293 | Переменный (AC) |
| Тип напряжения - рабочее напряжениеEF005294 | Переменный (AC) |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Номинальный рабочий токEF007679 | 100 |
| Напряжение цепи управленияEF008409 | 230 |
Материалы и конструкция 1
| Модульное исполнениеEF001126 | Да |
|---|
Монтаж и подключение 2
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
|---|---|
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
Классификация и назначение 1
| Категория примененияEF004723 | АС-1, АС-3, АС-7а, АС-7b |
|---|
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 68 |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 3 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.092 × 0.056 × 0.079 см | 0.335 | 0.000407 | |
| Групповая упаковка КОРОБКА/БОКС | 6 шт | 0.253 × 0.097 × 0.087 м | 1.91 | 0.0021351 | |
| TRANSPORTING ГОФРОКОРОБ | 60 шт | 0.5 × 0.27 × 0.195 м | 19.1 | 0.026325 |
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
