PSA101113
Systeme Electric · артикул PSA101113
Изображение может отличаться от конкретного исполнения.
Schneider Electric

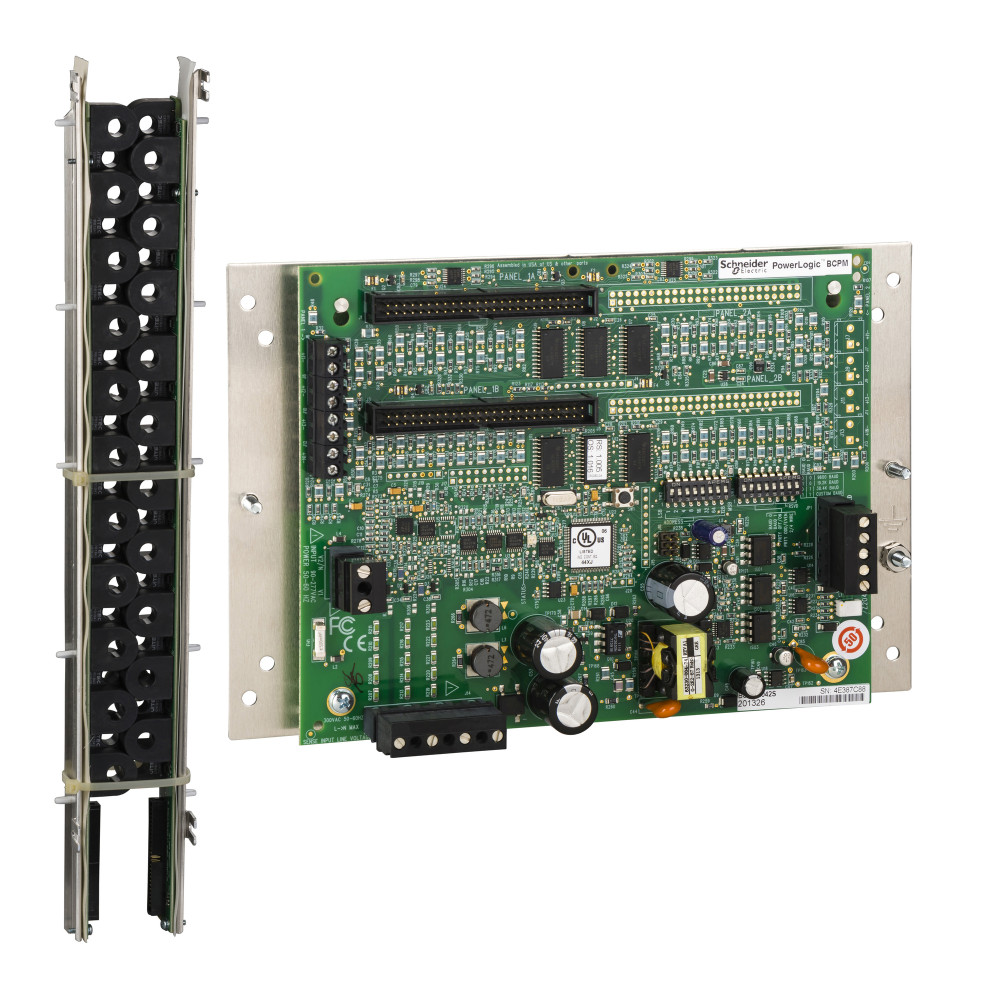

BCPM тип A на 84 цепи, ТТ 100А, 19мм
ИсточникКаталог Systeme Electric
КлассификацияEC002301
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.АмперметрНет
ВаттметрДа
Спидометр оборотовДа
ЧастотомерНет
ИмпульсомерДа
ВольтметрНет
Устройство измерения действительной мощностиНет
Описание и назначение
BCPM тип A на 84 цепи, ТТ 100А, 19мм. диапазон: PowerLogic - наименование изделия: PowerLogic BCPM - тип устройства или его аксессуаров: мульти-схема счетчика энергии - краткое название устройства: BCPMA - исполнение: продвинутый - контроль мощности: базовые инструменты - управление энергией: суб счетов и распределению затрат - область применения: суб-учет - тип измерений: коэффициент мощности, частота, активная мощность, ток, активная энергия, напряжение - частота сети: 50 Гц, 60 Hz. Преимущества: .. применения: ..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Относительная влажностьданные поставщика | 0-95 % в 0-60 °C |
|---|---|
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 12
| АмперметрEF006555 | Нет |
|---|---|
| ВаттметрEF006556 | Да |
| ЧастотомерEF006558 | Нет |
| ВольтметрEF006560 | Нет |
| Устройство измерения действительной мощностиEF006561 | Нет |
| Анализ качества электроэнергииданные поставщика | Определение провалов и скачков напряжения |
| Диапазон измерения напряженияданные поставщика | 90-277 В фазное напряжение 150-480 В линейное напряжение |
| Контроль мощностиданные поставщика | базовые инструменты |
| номинальное напряжение сетиданные поставщика | 90...277 В Переменный ток 50/60 Гц +/- 1 % |
| Управление энергиейданные поставщика | суб счетов и распределению затрат |
| Частота замеровданные поставщика | 256 обр./цикл |
| Частота сетиданные поставщика | 50 Гц 60 Гц |
Материалы и конструкция 2
| Исполнениеданные поставщика | продвинутый |
|---|---|
| Исполнение монтажаданные поставщика | монтаж на панели |
Монтаж и подключение 2
| Способ монтажаданные поставщика | панель шкаф |
|---|---|
| Тип подключенияданные поставщика | 84 цепь 100 A |
Классификация и назначение 5
| Область примененияданные поставщика | Суб-учет |
|---|---|
| Серияданные поставщика | PowerLogic PowerLogic |
| Стандартыданные поставщика | ANSI C12.1 EN 61010 МЭК 61036 UL 508 |
| Тип измеренияданные поставщика | напряжение ток частота Активная мощность Коэффициент мощности Активная энергия |
| Тип продуктаданные поставщика | мульти-схема счетчика энергии |
Прочие характеристики 15
| Спидометр оборотовEF006557 | Да |
|---|---|
| ИмпульсомерEF006559 | Да |
| Время обновленияданные поставщика | 1.8 с |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество входовданные поставщика | 0 |
| Количество выходовданные поставщика | 0 |
| Коммуникационный порт(ы)данные поставщика | RS485 |
| Краткое название устройстваданные поставщика | BCPMA |
| Наименование продуктаданные поставщика | PowerLogic BCPM |
| Номер сетевого портаданные поставщика | Modbus RTU |
| Оборудование в комплектеданные поставщика | трансформатор тока 84 набор кабелей 4 |
| Передача данныхданные поставщика | сигнал самого низкого тока сигнал низкого тока сигнал о пониженном напряжении сигнал высокого тока сигнал о повышенном напряжении сигнал самого высокого тока |
| Сертификацияданные поставщика | UL |
| Точность измеренияданные поставщика | линия тока 2 % 0.25…2 A линия тока 1 % 2…100 A сети тока 3 % 1…100 % сети тока 3 % 2…100 % напряжение 1 % 90…277 V |
| Шаг соединенияданные поставщика | 19 мм |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 1.5 кг |
|---|---|
| Высота над уровнем моряданные поставщика | 3000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 6 шт. | 0.6 × 0.8 × 0.5 м | 35.5 | 0.24 | — |
-
Контейнер
- В упаковке
- 6 шт.
- Габариты
- 0.6 × 0.8 × 0.5 м
- Вес, кг
- 35.5
- Объём, м³
- 0.24
- EAN / GTIN
- —
