EKF

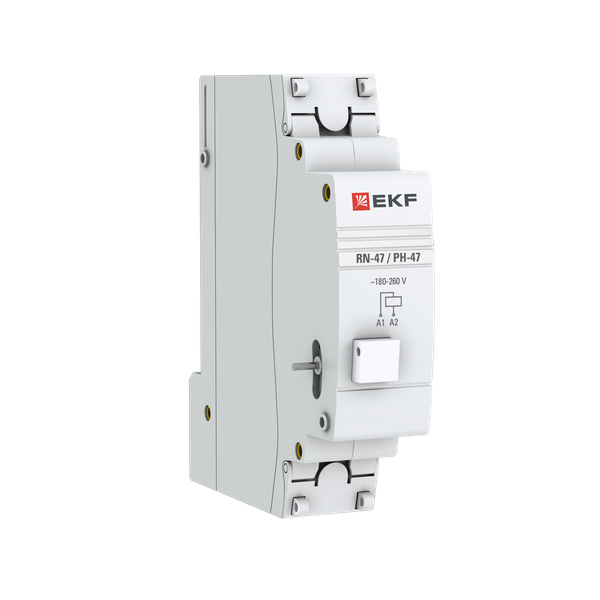

Расцепитель независимый РН-47 EKF PROxima
ИсточникКаталог EKF
КлассификацияEC001286
ДанныеНормализованы
Проверенный инженерный маршрут
Купить на tehpst.ru
Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение260 В
Номин коммутируем ток1,3 А
Устанавливается на устройствоМодульный автомат. выключатель (MCB)
Тип оборудованияНезависимый/шунтовой расцепитель (для силовых автоматов)
Тип напряжения управленияAC (перемен.)
Прилагается при поставкеНет
Замены и аналоги
Все варианты: 6
Рекомендовано производителем
Расц. незав. c доп. контактом 220В для ВА-101 нов.
DEKraft · артикул 18102DEK · другой бренд
Рекомендовано производителем
Расцепитель независимый РН47 на DIN-рейку IEK
IEK · артикул MVA00D-RN · другой бренд
Описание и назначение
Дополнительные устройства PROxima – это новое поколение устройств, в которые внедрены все самые инновационные разработки в области электротехники. Образцы данной серии имеют уникальный дизайн и множество преимуществ перед изделиями предыдущих серий. Дополнительное оборудование PROxima предназначено для работы только с модульной автоматикой аналогичной серии.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001286.
Условия эксплуатации и безопасность 2
| Коммутационная износостойкость, кол-во цикловданные поставщика | 8000 |
|---|---|
| Механическая износостойкость, кол-во цикловданные поставщика | 10000 |
Электрические и световые параметры 5
| Номин раб напряжение | 260 В |
|---|---|
| Номин коммутируем ток | 1,3 А |
| Тип напряжения управления | AC (перемен.) |
| С функцией авт тестирования тока утечки | Нет |
| Номин. напряжение (диапазон), Вданные поставщика | 180…260 |
Монтаж и подключение 5
| Количество сигнальных контактов | 0 |
|---|---|
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Количество переключающих контактов | 0 |
| Прямой контактданные поставщика | Нет |
Классификация и назначение 3
| Тип оборудования | Независимый/шунтовой расцепитель (для силовых автоматов) |
|---|---|
| Серия продукцииданные поставщика | Доп. устройства |
| Тип продукцииданные поставщика | Расцепитель независимый |
Прочие характеристики 11
| Прилагается при поставке | Нет |
|---|---|
| Устанавливается на устройство | Модульный автомат. выключатель (MCB) |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Кратность розничнаяданные поставщика | 1 |
| Наличие сертификата ТРТСданные поставщика | Да |
| Производительданные поставщика | EKF |
| Соответствие ГОСТ/МЭК/ТУданные поставщика | ГОСТ 50030.5.1-2005 (МЭК/IEC 60947-5-1-2003) |
| Срок службы, летданные поставщика | 20 |
| Уснанавливается на устройстводанные поставщика | Универсальный (-ая) |
Размеры и упаковка
Изделие
| Модульная ширина (общ. кол-во модульных расстояний) | 1 |
|---|---|
| Монтажная ширина | 18 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.069 × 0.08 × 0.041 см | 0.063 | 0.000226 | |
| Групповая упаковка упак. (10 шт) | 10 шт. | 0.223 × 0.085 × 0.08 м | 0.677 | 0.001516 | |
| Транспортная упаковка коробка (100 шт) | 100 шт. | 0.446 × 0.239 × 0.183 м | 7.172 | 0.019507 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.069 × 0.08 × 0.041 см
- Вес, кг
- 0.063
- Объём, м³
- 0.000226
- EAN / GTIN
-
Групповая упаковка упак. (10 шт)
- В упаковке
- 10 шт.
- Габариты
- 0.223 × 0.085 × 0.08 м
- Вес, кг
- 0.677
- Объём, м³
- 0.001516
- EAN / GTIN
-
Транспортная упаковка коробка (100 шт)
- В упаковке
- 100 шт.
- Габариты
- 0.446 × 0.239 × 0.183 м
- Вес, кг
- 7.172
- Объём, м³
- 0.019507
- EAN / GTIN
