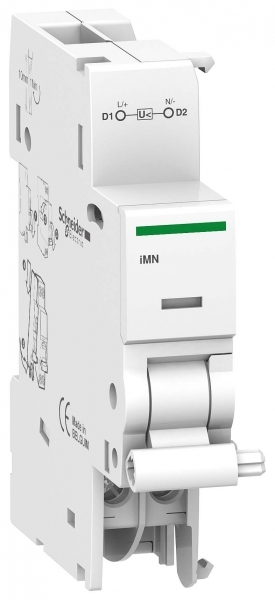

iMN РАСЦЕПИТЕЛЬИТЕЛЬ 220-240В (АКТИ 9)

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 3

Относительная влажностьданные поставщика	95-95 % в 55-55 °C
Рабочая температура окружающей средыданные поставщика	-25-50 °C
Температура окружающей среды при храненииданные поставщика	-40-85 °C

Электрические и световые параметры 8

Номин раб напряжениеEF000228	240 В
Тип напряжения управленияEF008242	AC (перемен.)
С функцией авт тестирования тока утечкиEF008727	Да
Макс Кол-во полюсов главного устройстваEF008729	4
Макс ток главного устройстваEF008730	63 А
Индикатор наличия напряженияданные поставщика	индикатор действия
Напряжение цепи управленияданные поставщика	220...240 В пер. ток 50/60 Гц
Тип управленияданные поставщика	стандартный

Материалы и конструкция 2

Исполнение монтажаданные поставщика	защелкивающийся
Цветданные поставщика	белый

Монтаж и подключение 2

Монтажная опораданные поставщика	DIN-рейка
Соединения – клеммыданные поставщика	клеммный зажим - 1 кабель (-и) 8-8 мм² - Жесткий клеммный зажим - 2 кабель (-и) 2.7-2.7 мм² - Жесткий клеммный зажим - 1 кабель (-и) 6-6 мм² - Гибкий клеммный зажим - 2 кабель (-и) 2.7-2.7 мм² - Гибки

Механические характеристики 1

Момент затяжкиданные поставщика	1-1 Н-м

Классификация и назначение 4

Тип оборудованияEF008146	Расцепитель миним. напряжения
Серияданные поставщика	iSW-NA iDPN Vigi iID iC60 Acti 9
Стандартыданные поставщика	EN/IEC 60947-5-1
Тип продуктаданные поставщика	размыкание по минимальному напряжению

Прочие характеристики 10

Прилагается при поставкеEF002581	Да
Устанавливается на устройствоEF007826	Модульный автомат. выключатель (MCB)
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Код совместимостиданные поставщика	iMN
Краткое название устройстваданные поставщика	iMN
Подготовка к работе в тропических условияхданные поставщика	2 в соответствии с EN/IEC 60947-5-1
Сегмент рынкаданные поставщика	малые коммерческие предприятия рынок жилья
Совместимость продуктаданные поставщика	ARA iDPN Vigi M10 шины RCA единичная клемма iID iC60 двойная клемма
Совместимость серий продуктаданные поставщика	Acti 9 iC65 Acti 9 ARA Acti 9 iDPN Vigi Acti 9 iID Acti 9 iSW-NA Acti 9 RCA Acti 9 iDPN (China version) Acti 9 iC60 double terminals miniature circuit breaker Acti 9 iC40
Шаг 9 ммданные поставщика	2

Размеры и упаковка

Изделие

Монтажная ширинаEF003569	1
