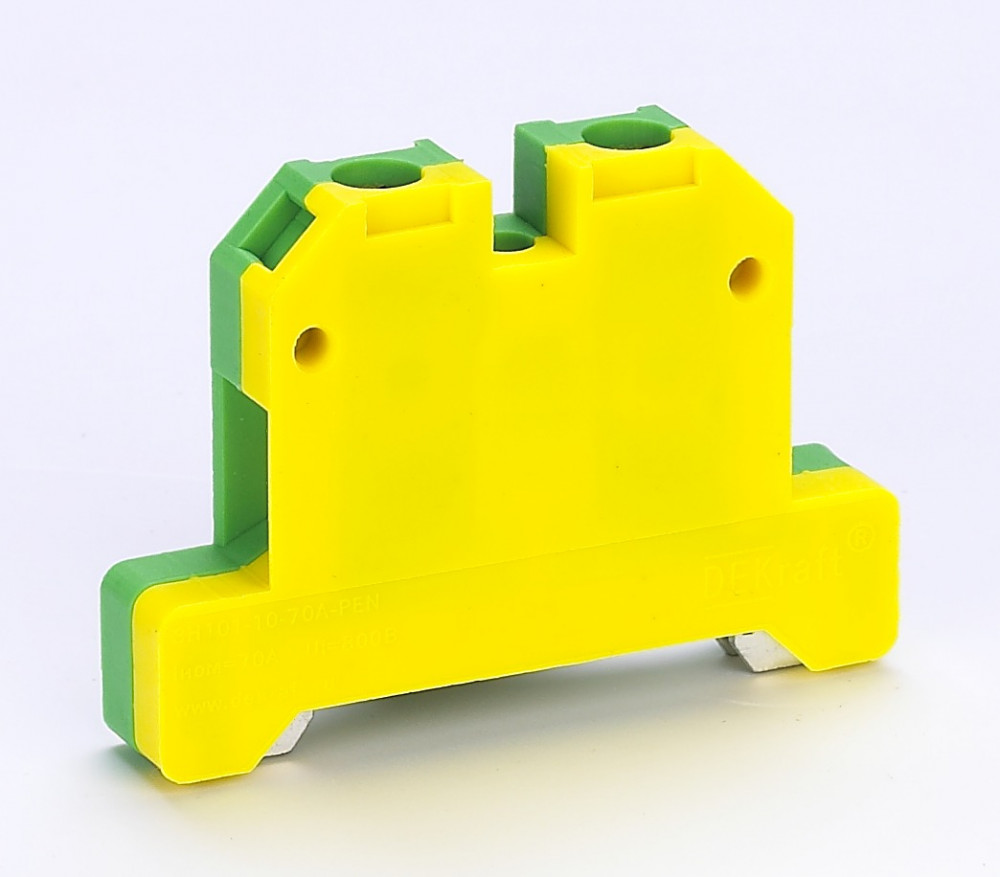

Изображение может отличаться от конкретного исполнения.
DEKraft
Зажим наборный заземляющий 70A 10мм2 ЗН-101
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Зажим наборный серии ЗН-101 DEKraft ; номинальный ток - 70 А; сечение проводов от 1 до 10 кв.мм; цвет and ndash; желто-зеленый; материал корпуса - полиамид; материал клемм и винтов and ndash; латунь; монтаж - защелкиванием на DIN-рейку; количество в упаковке and ndash; 40 шт. Клемма выполнена таким образом, что обеспечивает двойной обжим проводника. Это обеспечивается в том числе и за счет насечек на клеммах. Зажимы наборные желто-зеленого цвета применяются для подключения нулевого защитного проводника PE.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 5
| Количество полюсовEF001391 | 1 |
|---|---|
| Тип электрич соединения 1EF002526 | Болтовое соединение |
| Тип электрич соединения 2EF002527 | Болтовое соединение |
| Направление кодированияEF005667 | Горизонтальн. и вертикальн. |
| Номин ток InEF008250 | 70 А |
Материалы и конструкция 2
| ЦветEF000007 | Желто-зеленый |
|---|---|
| Материал изоляции корпусаEF007543 | Термопласт |
Монтаж и подключение 1
| Тип монтажаEF000003 | DIN-рейка (с Ω-профилем) 35 мм |
|---|
Классификация и назначение 1
| Тип индикатора для индикации дефектаEF002532 | Нет (без) |
|---|
Прочие характеристики 8
| Изолированн.EF000019 | Да |
|---|---|
| Надпись/маркировкаEF000131 | Нет (без) |
| С пломбировочным колпаком/крышкойEF000277 | Нет |
| Требуется торцевая изолирующая пластинаEF002525 | Да |
| Количество уровнейEF002659 | 1 |
| С защитой от прикосновенияEF008186 | Да |
| Место соединенияEF008219 | Сверху |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 46 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 10.5 мм |
| Сечение одножильного жёсткого проводаEF007337 | 10...10 мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечникомEF007339 | 10...10 мм кв. |
| Сечение многожильного провода без наконечникаEF007341 | 10...10 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 10...10 мм кв. |
