Изображение может отличаться от конкретного исполнения.
DEKraft

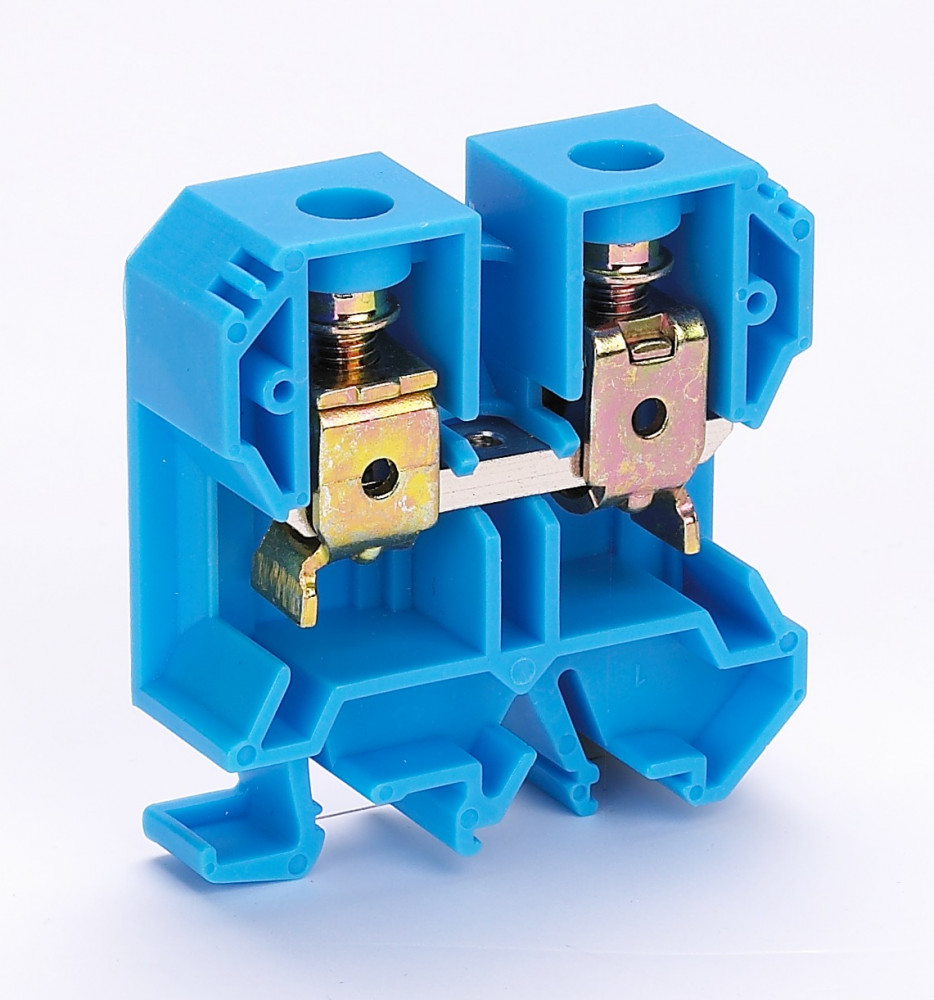

Зажим наборный 125А 35мм2 ЗН-101 синий
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Зажим наборный серии ЗН-101 DEKraft ; номинальный ток - 125 А; сечение проводов от 3 до 35 кв.мм; цвет – синий; материал корпуса - полиамид; материал клемм и винтов – латунь; монтаж - защелкиванием на DIN-рейку; количество в упаковке – 20 шт. Клемма выполнена таким образом, что обеспечивает двойной обжим проводника. Это обеспечивается в том числе и за счет насечек на клеммах. Зажимы наборные синего цвета применяются для присоединения нулевого рабочего проводника.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 5
| Количество полюсовEF001391 | 1 |
|---|---|
| Тип электрич соединения 1EF002526 | Болтовое соединение |
| Тип электрич соединения 2EF002527 | Болтовое соединение |
| Направление кодированияEF005667 | Горизонтальн. и вертикальн. |
| Номин ток InEF008250 | 125 А |
Материалы и конструкция 2
| ЦветEF000007 | Синий |
|---|---|
| Материал изоляции корпусаEF007543 | Термопласт |
Монтаж и подключение 1
| Тип монтажаEF000003 | DIN-рейка (с Ω-профилем) 35 мм |
|---|
Классификация и назначение 1
| Тип индикатора для индикации дефектаEF002532 | Нет (без) |
|---|
Прочие характеристики 8
| Изолированн.EF000019 | Да |
|---|---|
| Надпись/маркировкаEF000131 | Нет (без) |
| С пломбировочным колпаком/крышкойEF000277 | Нет |
| Требуется торцевая изолирующая пластинаEF002525 | Да |
| Количество уровнейEF002659 | 1 |
| С защитой от прикосновенияEF008186 | Да |
| Место соединенияEF008219 | Сверху |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 62 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 18 мм |
| Сечение одножильного жёсткого проводаEF007337 | 35...35 мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечникомEF007339 | 35...35 мм кв. |
| Сечение многожильного провода без наконечникаEF007341 | 35...35 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 35...35 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.018 × 0.058 × 0.062 см | 0.059 | 6.4728e-05 | — |
| Групповая упаковка | 20 шт. | 0.071 × 0.183 × 0.125 м | 1.285 | 0.00162412 | |
| TRANSPORTING | 280 шт. | 0.28 × 0.23 × 0.46 м | 17.04 | 0.029624 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.018 × 0.058 × 0.062 см
- Вес, кг
- 0.059
- Объём, м³
- 6.4728e-05
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 20 шт.
- Габариты
- 0.071 × 0.183 × 0.125 м
- Вес, кг
- 1.285
- Объём, м³
- 0.00162412
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 280 шт.
- Габариты
- 0.28 × 0.23 × 0.46 м
- Вес, кг
- 17.04
- Объём, м³
- 0.029624
- EAN / GTIN
