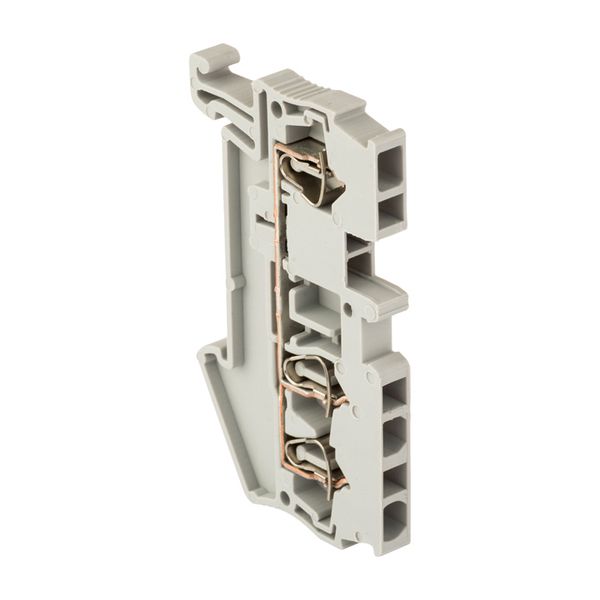

Клемма пружинная ST 2.5 мм2 3 вывода серая EKF

Изображение может отличаться от конкретного исполнения.

EKF

Клемма пружинная ST 2.5 мм2 3 вывода серая EKF

Артикул: plc-jxb-st-2.5-3 ETIM-класс: EC000897 EAN: 4690216184357 EAN: 14690216184347 Обновлено: 21.06.2026
ИсточникКаталог EKF
КлассификацияEC000897
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин раб напряжение800 В
Рабочая температура-40...85 °C
Сечение одножильного жёсткого провода0.1...1,5 мм кв.
Сечение многожильного гибкого провода0.1...1,5 мм кв.
Тип монтажаDIN-рейка (с O-профилем) 35 мм
ЦветСерый
Класс негорючести изоляц материала UL94V0
Тип электрич соединения 1Соединение с пружинным зажимом

Описание и назначение

Колодки клеммные JXB-ST JXB-S EKF PROxima самозажимные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений. Особоепреимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные самозажимные контакты. Подвод проводника осуществляется сверху клеммы. Для отсоединения проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый,желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников, маркеры и др.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 3

Рабочая температураEF002393 -40...85 °C
Класс негорючести изоляц материала UL94EF002521 V0
Проверено на взрывобезопасность по версии Ex eEF008498 Нет

Электрические и световые параметры 2

Номин раб напряжениеEF000228 800 В
Тип электрич соединения 1EF002526 Соединение с пружинным зажимом

Материалы и конструкция 2

ЦветEF000007 Серый
Материал изоляции корпусаEF007543 Полиамид (PA)

Монтаж и подключение 2

Тип монтажаEF000003 DIN-рейка (с O-профилем) 35 мм
Кол-во мест крепления зажимов на уровеньEF002660 2

Классификация и назначение 1

Тип изделияданные поставщика Клеммная колодка

Прочие характеристики 11

Изолированн.EF000019 Да
С пломбировочным колпаком/крышкойEF000277 Нет
Требуется торцевая изолирующая пластинаEF002525 Да
Количество уровнейEF002659 1
Соединенные внутри уровни (между собой)EF002661 Нет
Место соединенияEF008219 Сверху
Гарантийный срок хранения, летданные поставщика 7
Гарантийный срок эксплуатации, летданные поставщика 7
Наличие сертификата ТРТСданные поставщика Да
Производительданные поставщика EKF
Срок службы, летданные поставщика 10

Размеры и упаковка

Изделие

Сечение одножильного жёсткого проводаEF007337 0.1...1,5 мм кв.
Сечение многожильного гибкого проводаEF007343 0.1...1,5 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.002 × 0.05 × 0.005 см 0.009 0.000001 4690216184340
Групповая упаковка коробка (45 шт) 45 шт. 0.078 × 0.218 × 0.05 м 0.39 0.00085 4690216184357
Транспортная упаковка коробка (1 800 шт) 1800 шт. 0.297 × 0.497 × 0.27 м 15.6 0.039854 14690216184347
