Перемычка для JXB-S-6 серая EKF PROxima
EKF · артикул plc-per-2-6
Изображение может отличаться от конкретного исполнения.
EKF

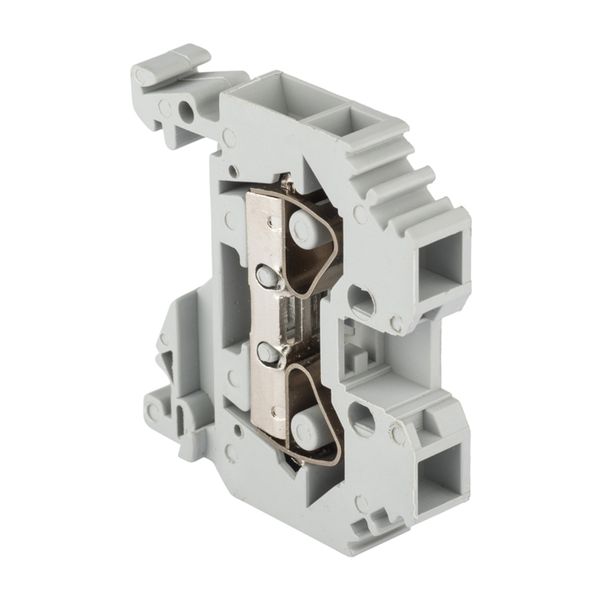

Колодка клеммная пружинная JXB-S-6 41А серая EKF PROxima
ИсточникКаталог EKF
КлассификацияEC000897
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение800 В
Рабочая температура-40...85 °C
Тип монтажаDIN-рейка (с O-профилем) 35 мм
Класс негорючести изоляц материала UL94V0
Тип электрич соединения 1Соединение с пружинным зажимом
Материал изоляции корпусаПолиамид (PA)
Место соединенияСверху
ЦветСерый
Описание и назначение
Колодки клеммные JXB-S EKF PROxima самозажимные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений. Особое преимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные самозажимные контакты. Подвод проводника осуществляется сбоку клеммы. Для отсоединения проводника необходимонажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, синий, желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников и др.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Рабочая температураEF002393 | -40...85 °C |
|---|---|
| Класс негорючести изоляц материала UL94EF002521 | V0 |
| Проверено на взрывобезопасность по версии Ex eEF008498 | Нет |
Электрические и световые параметры 2
| Номин раб напряжениеEF000228 | 800 В |
|---|---|
| Тип электрич соединения 1EF002526 | Соединение с пружинным зажимом |
Материалы и конструкция 2
| ЦветEF000007 | Серый |
|---|---|
| Материал изоляции корпусаEF007543 | Полиамид (PA) |
Монтаж и подключение 3
| Тип монтажаEF000003 | DIN-рейка (с O-профилем) 35 мм |
|---|---|
| Кол-во мест крепления зажимов на уровеньEF002660 | 2 |
| Прямой контактданные поставщика | Да |
Прочие характеристики 16
| Изолированн.EF000019 | Да |
|---|---|
| С пломбировочным колпаком/крышкойEF000277 | Нет |
| Требуется торцевая изолирующая пластинаEF002525 | Да |
| Количество уровнейEF002659 | 1 |
| Соединенные внутри уровни (между собой)EF002661 | Нет |
| Место соединенияEF008219 | Сверху |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Кратность розничнаяданные поставщика | 1 |
| Наличие сертификата ТРТСданные поставщика | Да |
| Производительданные поставщика | EKF |
| Срок оформленияданные поставщика | 21 |
| Срок подтверждения акцептаданные поставщика | 5 |
| Срок поставкиданные поставщика | 40 |
| Срок производстваданные поставщика | 45 |
| Срок службы, летданные поставщика | 10 |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.047 × 0.008 × 0.037 см | 0.008 | 0.00002 | |
| Групповая упаковка упак. (35 шт) | 35 шт. | 0.072 × 0.218 × 0.05 м | 0.45 | 0.0007848 | |
| Транспортная упаковка коробка (1 600 шт) | 1600 шт. | 0.24 × 0.455 × 0.295 м | 12.96 | 0.032214 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.047 × 0.008 × 0.037 см
- Вес, кг
- 0.008
- Объём, м³
- 0.00002
- EAN / GTIN
-
Групповая упаковка упак. (35 шт)
- В упаковке
- 35 шт.
- Габариты
- 0.072 × 0.218 × 0.05 м
- Вес, кг
- 0.45
- Объём, м³
- 0.0007848
- EAN / GTIN
-
Транспортная упаковка коробка (1 600 шт)
- В упаковке
- 1600 шт.
- Габариты
- 0.24 × 0.455 × 0.295 м
- Вес, кг
- 12.96
- Объём, м³
- 0.032214
- EAN / GTIN
