Перемычка для JXB-S-4 серая EKF PROxima
EKF · артикул plc-per-2-4
Изображение может отличаться от конкретного исполнения.
EKF

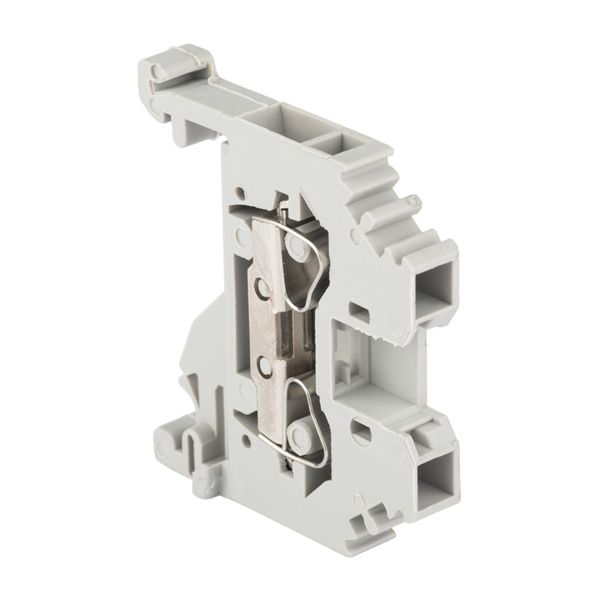

Колодка клеммная пружинная JXB-S-4 32А серая EKF PROxima
ИсточникКаталог EKF
КлассификацияEC000897
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение800 В
Рабочая температура-40...85 °C
Тип монтажаDIN-рейка (с O-профилем) 35 мм
Класс негорючести изоляц материала UL94V0
Тип электрич соединения 1Соединение с пружинным зажимом
Материал изоляции корпусаПолиамид (PA)
Место соединенияСверху
ЦветСерый
Описание и назначение
Колодки клеммные JXB-S EKF PROxima самозажимные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений. Особое преимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные самозажимные контакты. Подвод проводника осуществляется сбоку клеммы. Для отсоединения проводника необходимонажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, синий, желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников и др.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Рабочая температураEF002393 | -40...85 °C |
|---|---|
| Класс негорючести изоляц материала UL94EF002521 | V0 |
| Проверено на взрывобезопасность по версии Ex eEF008498 | Нет |
Электрические и световые параметры 2
| Номин раб напряжениеEF000228 | 800 В |
|---|---|
| Тип электрич соединения 1EF002526 | Соединение с пружинным зажимом |
Материалы и конструкция 2
| ЦветEF000007 | Серый |
|---|---|
| Материал изоляции корпусаEF007543 | Полиамид (PA) |
Монтаж и подключение 3
| Тип монтажаEF000003 | DIN-рейка (с O-профилем) 35 мм |
|---|---|
| Кол-во мест крепления зажимов на уровеньEF002660 | 2 |
| Прямой контактданные поставщика | Да |
Прочие характеристики 16
| Изолированн.EF000019 | Да |
|---|---|
| С пломбировочным колпаком/крышкойEF000277 | Нет |
| Требуется торцевая изолирующая пластинаEF002525 | Да |
| Количество уровнейEF002659 | 1 |
| Соединенные внутри уровни (между собой)EF002661 | Нет |
| Место соединенияEF008219 | Сверху |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Кратность розничнаяданные поставщика | 1 |
| Наличие сертификата ТРТСданные поставщика | Да |
| Производительданные поставщика | EKF |
| Срок оформленияданные поставщика | 21 |
| Срок подтверждения акцептаданные поставщика | 5 |
| Срок поставкиданные поставщика | 40 |
| Срок производстваданные поставщика | 45 |
| Срок службы, летданные поставщика | 10 |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.043 × 0.006 × 0.033 см | 0.006 | 0.000009 | |
| Групповая упаковка коробка (50 шт) | 50 шт. | 0.206 × 0.074 × 0.05 м | 0.3 | 0.000752 | |
| Транспортная упаковка коробка (2 400 шт) | 2400 шт. | 0 × 0 × 0 | 15 | 0.020719 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.043 × 0.006 × 0.033 см
- Вес, кг
- 0.006
- Объём, м³
- 0.000009
- EAN / GTIN
-
Групповая упаковка коробка (50 шт)
- В упаковке
- 50 шт.
- Габариты
- 0.206 × 0.074 × 0.05 м
- Вес, кг
- 0.3
- Объём, м³
- 0.000752
- EAN / GTIN
-
Транспортная упаковка коробка (2 400 шт)
- В упаковке
- 2400 шт.
- Габариты
- 0 × 0 × 0
- Вес, кг
- 15
- Объём, м³
- 0.020719
- EAN / GTIN
