Изображение может отличаться от конкретного исполнения.
IEK

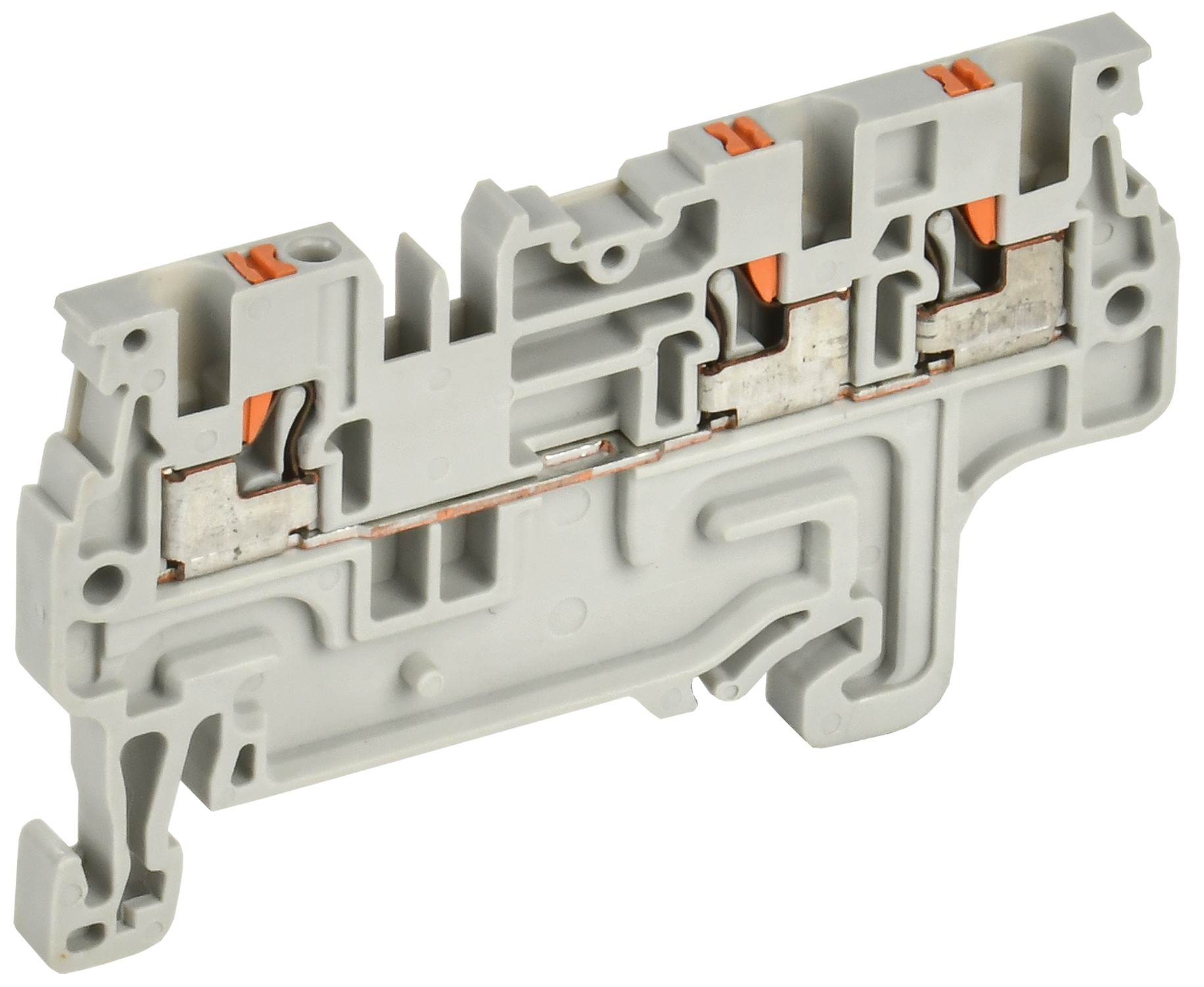

ARMAFIX Клемма пружин. Push-in CP-MC 3 вывода 1,5мм2 серая IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Клеммные колодки Push-In серии CP имеют специальную систему соединения, позволяющую подключать провода без использования инструментов.
Кабель с наконечниками и одножильные провода можно напрямую подключить в зажим для выполнения соединений.
Кнопка должна быть нажата для использования гибкого кабеля без наконечника для подключения.
Уравнивание потенциала этих клеммных колодок может быть выполнено с помощью перемычек, доступных в различных конфигурациях полюсов.
Клеммные колодки серии СР-MC 3-проводные и 4-проводные используются для устранения проблем с надежностью, возникающих при необходимости подключения нескольких проводов к одной клемме.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Рабочая температураEF002393 | -40...85 °C |
|---|
Электрические и световые параметры 5
| Номин раб напряжениеEF000228 | 800 |
|---|---|
| Количество полюсовEF001391 | 1 |
| Тип электрич соединения 1EF002526 | Соединение с пружинным зажимом |
| Тип электрич соединения 2EF002527 | Соединение с пружинным зажимом |
| Номин ток InEF008250 | 15 |
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| Материал корпусаEF001596 | Полиамид 6.6 |
| Материал изоляции корпусаEF007543 | Прочее |
Монтаж и подключение 2
| Тип монтажаEF000003 | DIN-рейка (стандарт) 35 мм |
|---|---|
| Кол-во мест крепления зажимов на уровеньEF002660 | 3 |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Да |
|---|---|
| Количество уровнейEF002659 | 1 |
| Место соединенияEF008219 | Сверху |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 54.5 |
|---|---|
| Ширина или размер ячейкиEF002522 | 3.5 |
| Сечение одножильного жёсткого проводаEF007337 | 0,2...1,5 |
| Сечение многожильного провода без наконечникаEF007341 | 0,2...1,5 |
| Сечение многожильного гибкого проводаEF007343 | 0,2...1,5 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка КОРОБКА/БОКС | 100 шт | 0.127 × 0.097 × 0.04 | 0.7 | 0.0033 | |
| TRANSPORTING КОРОБКА/БОКС | 1000 шт | 0.52 × 0.322 × 0.2 м | 7 | 0.033 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 100 шт
- Габариты
- 0.127 × 0.097 × 0.04
- Вес, кг
- 0.7
- Объём, м³
- 0.0033
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 1000 шт
- Габариты
- 0.52 × 0.322 × 0.2 м
- Вес, кг
- 7
- Объём, м³
- 0.033
- EAN / GTIN
