Клемма проходная винтовая JXB 16 мм2 синяя EKF
EKF · артикул plc-jxb-16/35b
Изображение может отличаться от конкретного исполнения.
EKF

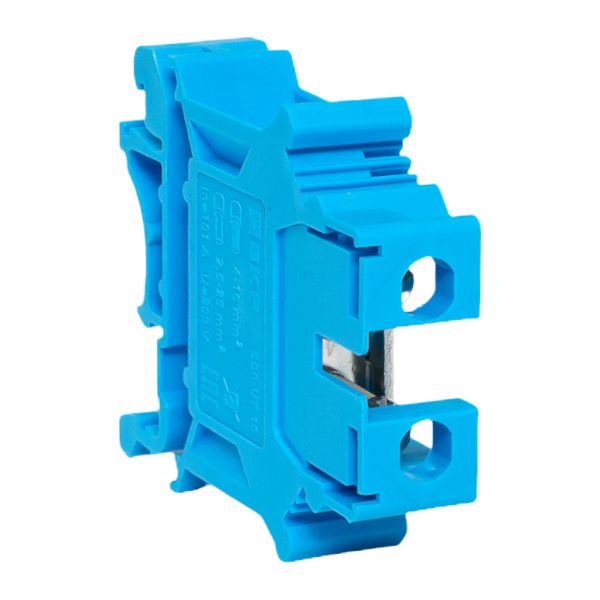

Клемма проходная винтовая UT 16 мм2 синяя EKF
ИсточникКаталог EKF
КлассификацияEC000897
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Поперечное сечение жилы16 мм кв.
Номин раб напряжение800 В
Длина42 мм
Рабочая температура-40...75 °C
Ширина или размер ячейки12 мм
Сечение одножильного жёсткого провода2.5...25 мм кв.
Сечение многожильного гибкого провода4...16 мм кв.
Номин ток In101 А
Описание и назначение
Колодки клеммные винтовые устанавливают на DIN-рейку в электрических щитах и технологическом оборудовании для надежного и удобного подключения проводников различного сечения и назначения. Зажим проводника осуществляется винтом. Рассчитаны на применение в электрических цепях переменного тока с напряжением до 800В и частотой 50Гц. Изготовлены из цветного пожаростойкого полиамида, неподверженного иссыханию и растрескиванию. Клеммные колодки винтовые используются для создания удобной системы распределения нагрузки, аккуратного монтажа и удобства дальнейшей эксплуатации электрических систем.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Рабочая температураEF002393 | -40...75 °C |
|---|---|
| Класс негорючести изоляц материала UL94EF002521 | Прочее |
Электрические и световые параметры 4
| Номин раб напряжениеEF000228 | 800 В |
|---|---|
| Количество полюсовEF001391 | 1 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Номин ток InEF008250 | 101 А |
Материалы и конструкция 2
| ЦветEF000007 | Синий |
|---|---|
| Материал изоляции корпусаEF007543 | Полиамид (PA) |
Монтаж и подключение 2
| Тип монтажаEF000003 | DIN-рейка (с O-профилем) 35 мм |
|---|---|
| Кол-во мест крепления зажимов на уровеньEF002660 | 2 |
Механические характеристики 1
| Количество перемык. зажимовEF002550 | 2 |
|---|
Классификация и назначение 1
| Тип изделияданные поставщика | Клеммная колодка |
|---|
Прочие характеристики 3
| Изолированн.EF000019 | Да |
|---|---|
| Надпись/маркировкаEF000131 | Нет (без) |
| Количество уровнейEF002659 | 1 |
Размеры и упаковка
Изделие
| Поперечное сечение жилыEF000018 | 16 мм кв. |
|---|---|
| ДлинаEF001438 | 42 мм |
| Ширина или размер ячейкиEF002522 | 12 мм |
| Сечение одножильного жёсткого проводаEF007337 | 2.5...25 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 4...16 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.042 × 0.011 × 0.0891 см | 0.023 | 0.000041 | |
| Групповая упаковка коробка (50 шт) | 50 шт. | 0.56 × 0.133 × 0.233 м | 1.181 | 0.01735384 | |
| Транспортная упаковка коробка (1 700 шт) | 1700 шт. | 0.34 × 0.245 × 0.42 м | 40.154 | 0.034986 |
