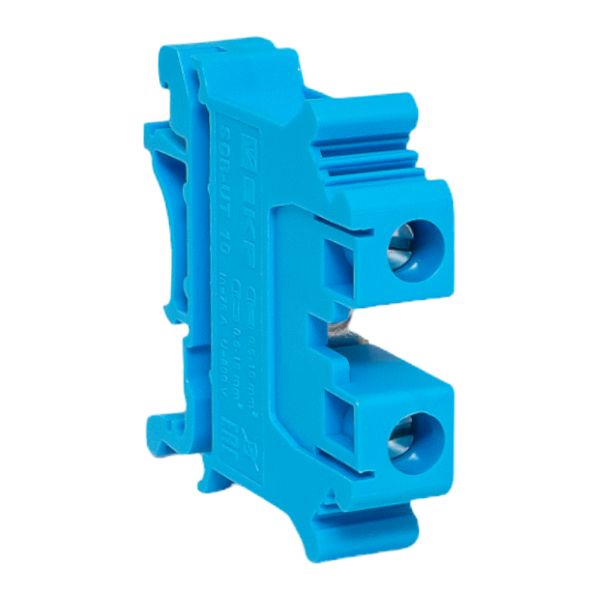

Клемма проходная винтовая UT 10 мм2 синяя EKF

Изображение может отличаться от конкретного исполнения.

EKF

Клемма проходная винтовая UT 10 мм2 синяя EKF

Артикул: scr-ut-10-b ETIM-класс: EC000897 EAN: 4690216522524 EAN: 14690216522514 Обновлено: 10.05.2026
ИсточникКаталог EKF
КлассификацияEC000897
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Поперечное сечение жилы10 мм кв.
Номин раб напряжение800 В
Длина42 мм
Рабочая температура-40...75 °C
Ширина или размер ячейки10 мм
Сечение одножильного жёсткого провода0.5...6 мм кв.
Сечение многожильного гибкого провода0,5...10 мм кв.
Номин ток In76 А

Описание и назначение

Колодки клеммные винтовые устанавливают на DIN-рейку в электрических щитах и технологическом оборудовании для надежного и удобного подключения проводников различного сечения и назначения. Зажим проводника осуществляется винтом. Рассчитаны на применение в электрических цепях переменного тока с напряжением до 800В и частотой 50Гц. Изготовлены из цветного пожаростойкого полиамида, неподверженного иссыханию и растрескиванию. Клеммные колодки винтовые используются для создания удобной системы распределения нагрузки, аккуратного монтажа и удобства дальнейшей эксплуатации электрических систем.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Рабочая температураEF002393 -40...75 °C
Класс негорючести изоляц материала UL94EF002521 Прочее

Электрические и световые параметры 4

Номин раб напряжениеEF000228 800 В
Количество полюсовEF001391 1
Тип электрич соединения 1EF002526 Винтовое соединение
Номин ток InEF008250 76 А

Материалы и конструкция 2

ЦветEF000007 Синий
Материал изоляции корпусаEF007543 Полиамид (PA)

Монтаж и подключение 2

Тип монтажаEF000003 DIN-рейка (с O-профилем) 35 мм
Кол-во мест крепления зажимов на уровеньEF002660 2

Механические характеристики 1

Количество перемык. зажимовEF002550 2

Классификация и назначение 1

Тип изделияданные поставщика Клеммная колодка

Прочие характеристики 3

Изолированн.EF000019 Да
Надпись/маркировкаEF000131 Нет (без)
Количество уровнейEF002659 1

Размеры и упаковка

Изделие

Поперечное сечение жилыEF000018 10 мм кв.
ДлинаEF001438 42 мм
Ширина или размер ячейкиEF002522 10 мм
Сечение одножильного жёсткого проводаEF007337 0.5...6 мм кв.
Сечение многожильного гибкого проводаEF007343 0,5...10 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.045 × 0.01 × 0.0805 см 0.017 0.000036 4690216522517
Групповая упаковка коробка (30 шт) 30 шт. 0.051 × 0.074 × 0.216 м 0.5347 0.00081518 4690216522524
Транспортная упаковка коробка (1 020 шт) 1020 шт. 0.34 × 0.245 × 0.42 м 18.9 0.034986 14690216522514

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.045 × 0.01 × 0.0805 см
    Вес, кг
    0.017
    Объём, м³
    0.000036
    EAN / GTIN
    4690216522517

  • Групповая упаковка коробка (30 шт)

    В упаковке
    30 шт.
    Габариты
    0.051 × 0.074 × 0.216 м
    Вес, кг
    0.5347
    Объём, м³
    0.00081518
    EAN / GTIN
    4690216522524

  • Транспортная упаковка коробка (1 020 шт)

    В упаковке
    1020 шт.
    Габариты
    0.34 × 0.245 × 0.42 м
    Вес, кг
    18.9
    Объём, м³
    0.034986
    EAN / GTIN
    14690216522514
