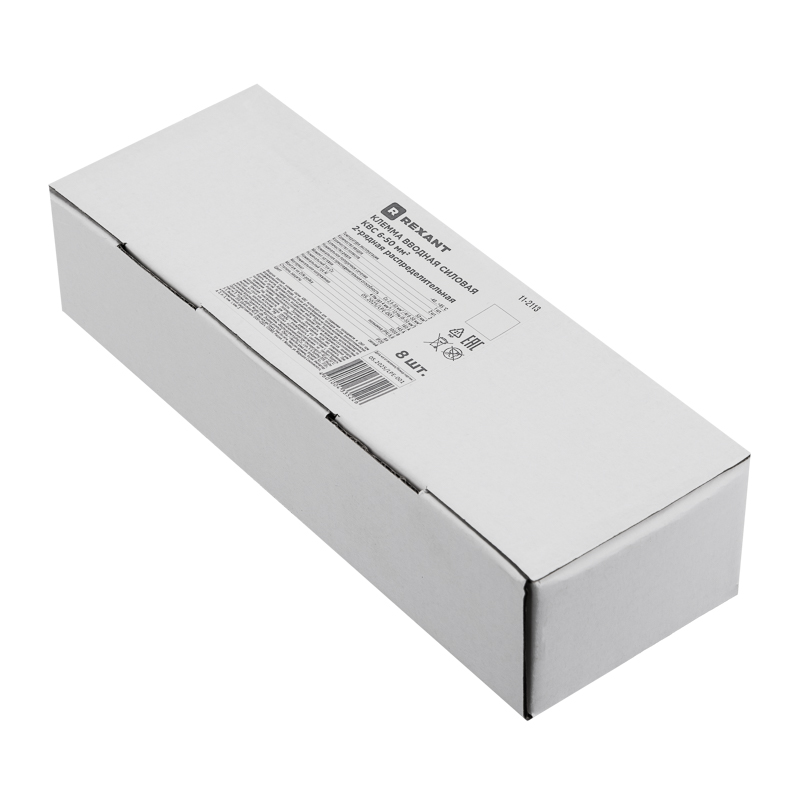

Изображение может отличаться от конкретного исполнения.
REXANT
Клемма вводная силовая КВС 6-50мм² 2-рядная синяя распределительная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000897
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение800 В
Длина51 мм
Рабочая температура-40–85 °C
Ширина или размер ячейки31.1 мм
Сечение одножильного жёсткого провода6–50 мм кв.
Сечение многожильного провода без наконечника6–50 мм кв.
Сечение многожильного гибкого провода6–50 мм кв.
Номин ток In145 А
Описание и назначение
Вводная силовая клемма серии КВС используется для соединения проводников и СИП при формировании систем ввода, а также для распределения проводов внутри электротехнических шкафов и щитов. Устройство применяется как переходный узел для соединения медных и алюминиевых кабелей. Зачастую используется в качестве дополнительного элемента при настройке и установке промышленного оборудования.
Корпус клеммы выполнен из высококачественного полиамида, не поддерживающего горение. Прибор оснащен винтами под шестигранный ключ, что обеспечивает надежную фиксацию проводников.
При необходимости клемма легко и удобно устанавливается на DIN-рейку или на монтажную панель.
Технические характеристики:
Способ монтажа: DIN-рейка
Цвет: синий
Количество полюсов: 2
Материал корпуса: Полиамид (PA)
Напряжение: 1000 В
Номинальный ток: Сu 160 / Al 145 А
Номинальное поперечное сечение: 50 мм²
Номинальная присоединительная способность: Сu 2,5-50 / Al 6-50 мм²
Момент затяжки: 4 Нм (до 4мм2) / 12 Нм (6-50мм2)
Температура эксплуатации: - 40...+85 °С
Степень защиты: IP20
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Рабочая температураEF002393 | -40–85 °C |
| Степень защиты (IP)EF005474 | IP20 |
| Проверено на взрывобезопасность по версии Ex eEF008498 | Нет |
Электрические и световые параметры 8
| Номин раб напряжениеEF000228 | 800 В |
|---|---|
| Количество полюсовEF001391 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 145 А |
| Номинальное напряжениеданные поставщика | 1000 В |
| Номинальный ток Alданные поставщика | 145 А |
| Номинальный ток Cuданные поставщика | 160 А |
Материалы и конструкция 3
| ЦветEF000007 | Синий |
|---|---|
| МатериалEF002169 | Полиамид (РА) 6,6 |
| Материал изоляции корпусаEF007543 | Полиамид (PA) |
Монтаж и подключение 4
| Тип монтажаEF000003 | DIN-рейка (с Omega-профилем) 35 мм |
|---|---|
| Монтаж на DIN-рейкуEF020057 | Да |
| Номинальная присоединительная способностьданные поставщика | 6 - 50 мм² |
| С контактной пастойданные поставщика | false |
Механические характеристики 1
| Момент затяжкиданные поставщика | 4 Нм (до 4мм2) / 12 Нм (6-50мм2) |
|---|
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | КВС |
Прочие характеристики 13
| Изолированн.EF000019 | Нет |
|---|---|
| Надпись/маркировкаEF000131 | Нет (без) |
| Количество рядовEF000266 | 2 |
| С пломбировочным колпаком/крышкойEF000277 | Нет |
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
| Возможно использовать с функцией PENEF002544 | Нет |
| С интегрированным тестовым гнездомEF002547 | Нет |
| Количество уровнейEF002659 | 2 |
| Соединенные внутри уровни (между собой)EF002661 | Нет |
| Количество вводовEF003593 | 1 |
| С рычажком (-ами)EF006585 | Нет |
| С защитой от прикосновенияEF008186 | Нет |
| Место соединенияEF008219 | Сбоку |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 51 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 31.1 мм |
| Сечение одножильного жёсткого проводаEF007337 | 6–50 мм кв. |
| Сечение многожильного провода без наконечникаEF007341 | 6–50 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 6–50 мм кв. |
| Номинальное поперечное сечениеданные поставщика | 50 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 8 шт | 51 × 30 × 43 | 0.069 | — | |
| Групповая упаковка спец упаковка кор (272 шт) | 272 шт | 44.6 × 24.4 × 33.6 см | 18.771 | 0.037 | |
| Групповая упаковка спец упаковка упак (8 шт) | 8 шт | 22 × 7.4 × 4.6 см | 0.529 | 0.001 |
-
Базовая единица шт
- В упаковке
- 8 шт
- Габариты
- 51 × 30 × 43
- Вес, кг
- 0.069
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (272 шт)
- В упаковке
- 272 шт
- Габариты
- 44.6 × 24.4 × 33.6 см
- Вес, кг
- 18.771
- Объём, м³
- 0.037
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (8 шт)
- В упаковке
- 8 шт
- Габариты
- 22 × 7.4 × 4.6 см
- Вес, кг
- 0.529
- Объём, м³
- 0.001
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
