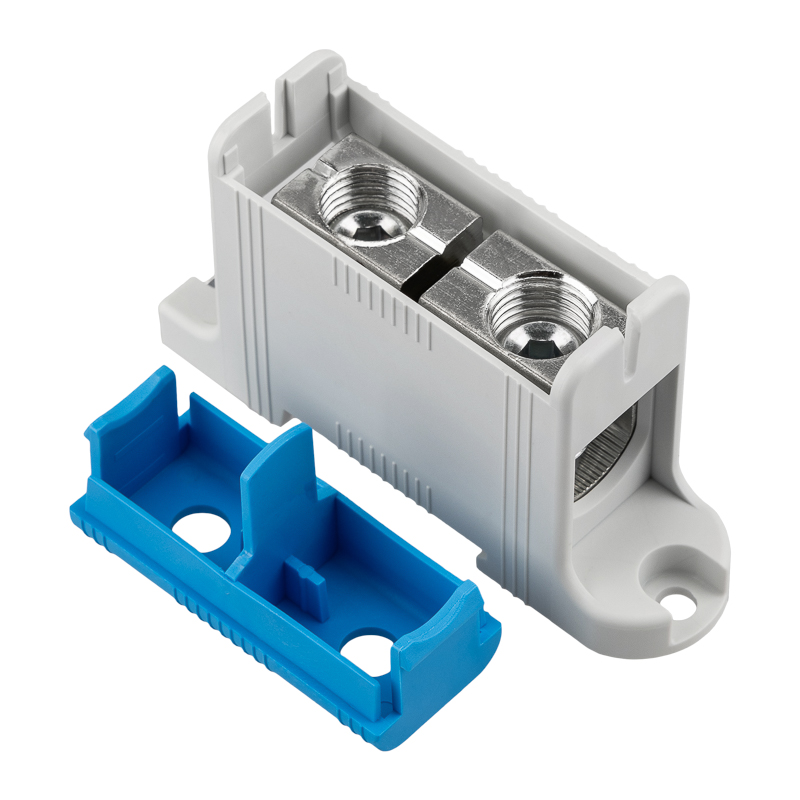

Клемма вводная силовая КВС 16-95мм² синяя REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000897
ДанныеНормализованы
Проверенный инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение800 В
Длина89.1 мм
Ширина или размер ячейки23.7 мм
Сечение одножильного жёсткого провода16…95 мм кв.
Сечение многожильного провода без наконечника16…95 мм кв.
Сечение многожильного гибкого провода16…95 мм кв.
Замены и аналоги
Техподбор · похожий по характеристикам · совпадение 93%
Клемма вводная силовая КВС 16-95мм² желто-зеленая REXANT
REXANT · артикул 11-2105
Техподбор · похожий по характеристикам · совпадение 80%
Клемма вводная силовая КВС 16-95мм² 2-рядная синяя распределительная REXANT
REXANT · артикул 11-2116
Описание и назначение
Вводная силовая клемма серии КВС используется для соединения проводников и СИП при формировании систем ввода, а также для распределения проводов внутри электротехнических шкафов и щитов. Устройство применяется как переходный узел для соединения медных и алюминиевых кабелей. Зачастую используется в качестве дополнительного элемента при настройке и установке промышленного оборудования.
Корпус клеммы выполнен из высококачественного полиамида, не поддерживающего горение. Прибор оснащен винтами под шестигранный ключ, что обеспечивает надежную фиксацию проводников.
При необходимости клемма легко и удобно устанавливается на DIN-рейку или на монтажную панель.
Технические характеристики
- Способ монтажа
- DIN-рейка/винт
- Цвет
- синий
- Материал корпуса
- Полиамид (PA)
- Напряжение
- 1000 В
- Номинальный ток
- Сu 245 / Al 220 А
- Номинальное поперечное сечение
- 95 мм²
- Номинальная присоединительная способность
- 16-95 мм²
- Момент затяжки
- 20 Нм
- Температура эксплуатации
- - 40...+85 °С
- Степень защиты
- IP20
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000897.
Электрические и световые параметры 5
| Номин раб напряжение | 800 В |
|---|---|
| Количество полюсов | 1 |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Номин ток In | 220 А |
Материалы и конструкция 2
| Цвет | Синий |
|---|---|
| Материал изоляции корпуса | Полиамид (PA) |
Монтаж и подключение 1
| Тип монтажа | DIN-рейка (с Omega-профилем) 35 мм |
|---|
Прочие характеристики 2
| Количество уровней | 1 |
|---|---|
| Место соединения | Сбоку |
Размеры и упаковка
Изделие
| Длина | 89.1 мм |
|---|---|
| Ширина или размер ячейки | 23.7 мм |
| Сечение одножильного жёсткого провода | 16…95 мм кв. |
| Сечение многожильного провода без наконечника | 16…95 мм кв. |
| Сечение многожильного гибкого провода | 16…95 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 7 шт | 88 × 24 × 50 | 0.104 | — | |
| Групповая упаковка спец упаковка кор (168 шт) | 168 шт | 42.4 × 24 × 32.8 см | 17.463 | 0.033 | |
| Групповая упаковка спец упаковка упак (7 шт) | 7 шт | 18.8 × 9.3 × 5.5 см | 0.698 | 0.001 |
-
Базовая единица шт
- В упаковке
- 7 шт
- Габариты
- 88 × 24 × 50
- Вес, кг
- 0.104
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (168 шт)
- В упаковке
- 168 шт
- Габариты
- 42.4 × 24 × 32.8 см
- Вес, кг
- 17.463
- Объём, м³
- 0.033
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (7 шт)
- В упаковке
- 7 шт
- Габариты
- 18.8 × 9.3 × 5.5 см
- Вес, кг
- 0.698
- Объём, м³
- 0.001
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 3; ниже показаны отобранные.
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Перед заказом сверьте исполнение, подключение и монтаж.
Похожие по характеристикам
Совпадает большая часть характеристик. Правила замены для этого вида товаров ещё не заданы, поэтому сверьте параметры.
Техподбор
Клемма вводная силовая КВС 16-95мм² серая REXANT
REXANT · артикул 11-2103 · совпадение 93%
Важные отличия: Цвет (EF000007): Синий → Серый
Техподбор
Клемма вводная силовая КВС 16-95мм² желто-зеленая REXANT
REXANT · артикул 11-2105 · совпадение 93%
Важные отличия: Цвет (EF000007): Синий → Желто-зеленый
Техподбор
Ширина или размер ячейки (EF002522): 23.7 мм → 41.6 мм
Количество уровней (EF002659): 1 → 2
Клемма вводная силовая КВС 16-95мм² 2-рядная синяя распределительная REXANT
REXANT · артикул 11-2116 · совпадение 80%
Важные отличия: Количество полюсов (EF001391): 1 → 2Ширина или размер ячейки (EF002522): 23.7 мм → 41.6 мм
Количество уровней (EF002659): 1 → 2
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ДС ТР ТС 004
PDF · 190,5 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
