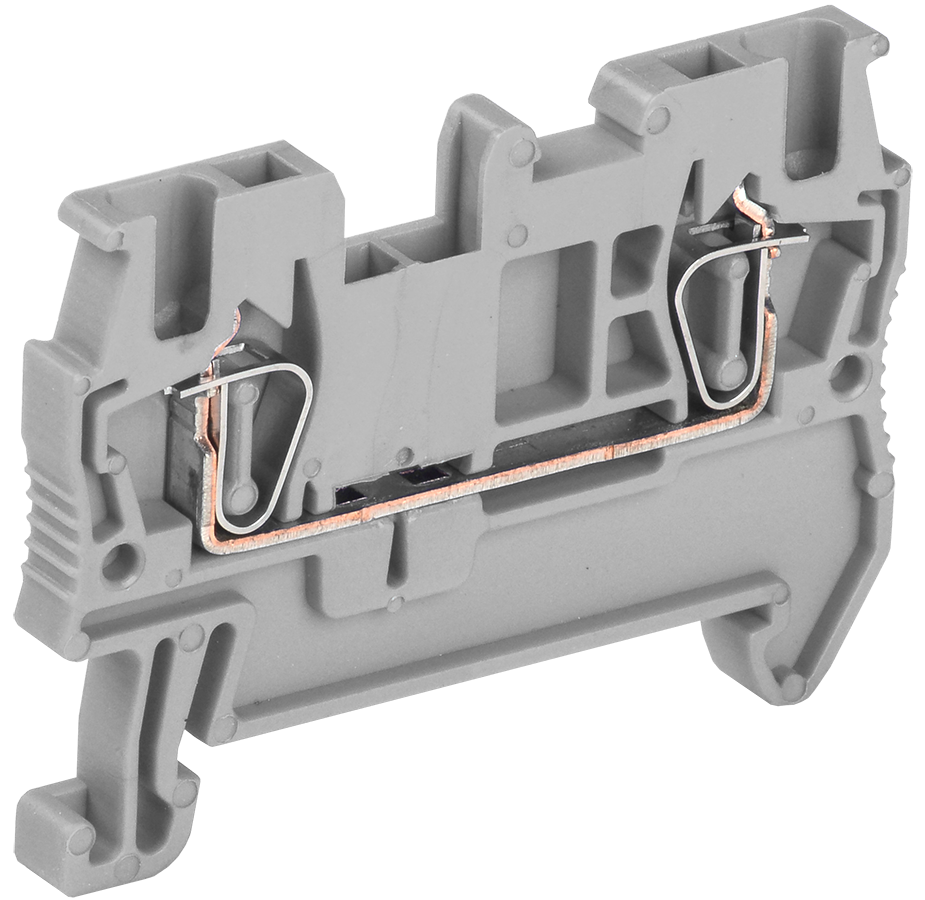

Клемма пружинная КПИ 2в-1,5 17,5А серая IEK
ИсточникКаталог IEK
КлассификацияEC000897
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-40...85 °C
Тип монтажаDIN-рейка (стандарт) 35 мм
ЦветСерый
Модель или исполнениеФазная
Номин раб напряжение500
Количество полюсов1
Длина49.3
Материал корпусаПолиамид 6.6
Описание и назначение
Пружинные клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Использование пружинной системы зажима позволяет сделать процесс подключения проводников максимально простым и быстрым. Устанавливаются на DIN-рейку.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Изоляционный корпус выполнен из эластичного и ударопрочного огнестойкого полиамида, обладающего превосходной стойкостью к воздействию агрессивных сред и температуры.
Широкий набор дополнительных принадлежностей: заглушки, маркировочные пластины, перемычки.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Рабочая температураEF002393 | -40...85 °C |
|---|---|
| Класс негорючести изоляц материала UL94EF002521 | V0 |
Электрические и световые параметры 5
| Номин раб напряжениеEF000228 | 500 |
|---|---|
| Количество полюсовEF001391 | 1 |
| Тип электрич соединения 1EF002526 | Соединение с пружинным зажимом |
| Тип электрич соединения 2EF002527 | Соединение с пружинным зажимом |
| Номин ток InEF008250 | 17.5 |
Материалы и конструкция 4
| ЦветEF000007 | Серый |
|---|---|
| Модель или исполнениеEF000010 | Фазная |
| Материал корпусаEF001596 | Полиамид 6.6 |
| Материал изоляции корпусаEF007543 | Прочее |
Монтаж и подключение 2
| Тип монтажаEF000003 | DIN-рейка (стандарт) 35 мм |
|---|---|
| Кол-во мест крепления зажимов на уровеньEF002660 | 2 |
Прочие характеристики 4
| Требуется торцевая изолирующая пластинаEF002525 | Да |
|---|---|
| Возможно использовать с функцией PENEF002544 | Нет |
| Количество уровнейEF002659 | 1 |
| Место соединенияEF008219 | Сбоку (поперечное) |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 49.3 |
|---|---|
| Ширина или размер ячейкиEF002522 | 4.2 |
| Сечение одножильного жёсткого проводаEF007337 | 0,2...2,5 |
| Сечение многожильного провода без наконечникаEF007341 | 1,5 |
| Сечение многожильного гибкого проводаEF007343 | 0,2...1,5 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка КОРОБКА/БОКС | 60 шт | 0.13 × 0.101 × 0.038 см | 0.36 | 0.0004989 | |
| TRANSPORTING КОРОБКА/БОКС | 2400 шт | 0.45 × 0.28 × 0.23 м | 14.4 | 0.02898 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 60 шт
- Габариты
- 0.13 × 0.101 × 0.038 см
- Вес, кг
- 0.36
- Объём, м³
- 0.0004989
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 2400 шт
- Габариты
- 0.45 × 0.28 × 0.23 м
- Вес, кг
- 14.4
- Объём, м³
- 0.02898
- EAN / GTIN
