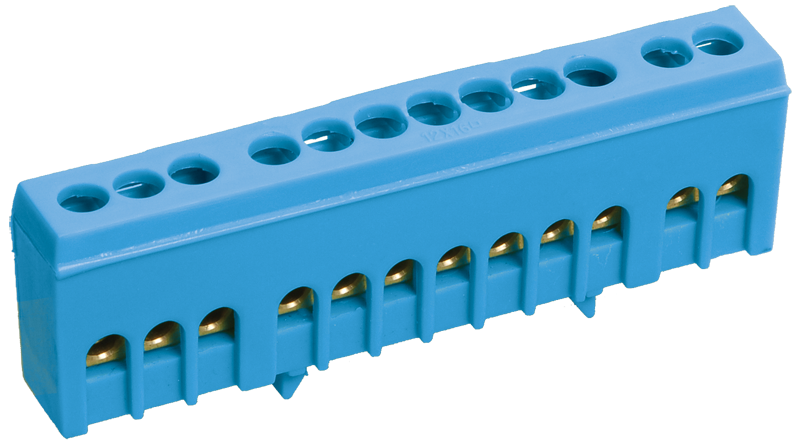

Шина N "ноль" в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-С IEK
ИсточникКаталог IEK
КлассификацияEC000485
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение400
Тип монтажаНа DIN рейку
Ширина75
Модель или исполнениеПрочее
Высота31
Глубина13,5
МатериалЛатунь
Температура эксплуатации-40...50
Описание и назначение
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40...50 |
|---|
Электрические и световые параметры 2
| Номин напряжениеEF000002 | 400 |
|---|---|
| Номин ток InEF008250 | 100 |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Прочее |
|---|---|
| МатериалEF002169 | Латунь |
| Типоисполнениеданные поставщика | Корпусный изолятор на DIN- рейку |
| Цвет изолятораданные поставщика | Синий |
Монтаж и подключение 2
| Тип монтажаEF000003 | На DIN рейку |
|---|---|
| Винты крепленияданные поставщика | М4 |
Классификация и назначение 2
| Тип поверхностиEF006569 | Необработанная |
|---|---|
| Назначение шиныданные поставщика | N-ноль |
Прочие характеристики 2
| Количество кабельных выводовEF004424 | 10 |
|---|---|
| Количество шинданные поставщика | 1 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 75 |
|---|---|
| ВысотаEF000040 | 31 |
| ГлубинаEF000049 | 13,5 |
| Макс поперечное сечение проводникаEF004969 | 10 |
| Сечение шиныданные поставщика | 6х9 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.075 × 0.031 × 0.014 см | 0.048 | 0.000036 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 10 шт | 0.07 × 0.135 × 0.03 см | 0.438 | 0.00036 | |
| TRANSPORTING ГОФРОКОРОБ | 400 шт | 0.16 × 0.32 × 0.28 м | 19 | 0.014336 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.075 × 0.031 × 0.014 см
- Вес, кг
- 0.048
- Объём, м³
- 0.000036
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 10 шт
- Габариты
- 0.07 × 0.135 × 0.03 см
- Вес, кг
- 0.438
- Объём, м³
- 0.00036
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 400 шт
- Габариты
- 0.16 × 0.32 × 0.28 м
- Вес, кг
- 19
- Объём, м³
- 0.014336
- EAN / GTIN
