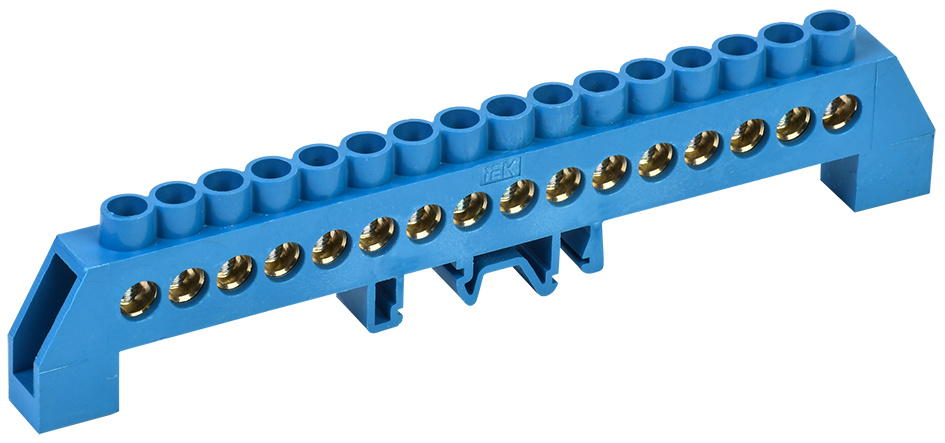

Шина N "ноль" в комбинированном DIN-изоляторе типа "Стойка" ШНИ-8х12-16-КС-С IEK
ИсточникКаталог IEK
КлассификацияEC000485
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение400
Тип монтажаНа DIN рейку, монтажную панель
Ширина163
Модель или исполнениеПрочее
Высота34,5
Глубина25
МатериалЛатунь
Температура эксплуатации-40...50
Описание и назначение
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40...50 |
|---|
Электрические и световые параметры 2
| Номин напряжениеEF000002 | 400 |
|---|---|
| Номин ток InEF008250 | 125 |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Прочее |
|---|---|
| МатериалEF002169 | Латунь |
| Типоисполнениеданные поставщика | Комбинированный DIN - изолятор Стойка |
| Цвет изолятораданные поставщика | Синий |
Монтаж и подключение 2
| Тип монтажаEF000003 | На DIN рейку, монтажную панель |
|---|---|
| Винты крепленияданные поставщика | М5 |
Классификация и назначение 2
| Тип поверхностиEF006569 | Необработанная |
|---|---|
| Назначение шиныданные поставщика | N-ноль |
Прочие характеристики 2
| Количество кабельных выводовEF004424 | 16 |
|---|---|
| Количество шинданные поставщика | 1 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 163 |
|---|---|
| ВысотаEF000040 | 34,5 |
| ГлубинаEF000049 | 25 |
| Макс поперечное сечение проводникаEF004969 | 16/16 |
| Сечение шиныданные поставщика | 8х12 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.163 × 0.035 × 0.025 см | 0.12 | 0.000099 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 20 шт | 0.163 × 0.13 × 0.036 м | 2.408 | 0.000763 | |
| TRANSPORTING ГОФРОКОРОБ | 180 шт | 0.39 × 0.27 × 0.17 м | 21.67 | 0.017901 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.163 × 0.035 × 0.025 см
- Вес, кг
- 0.12
- Объём, м³
- 0.000099
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 20 шт
- Габариты
- 0.163 × 0.13 × 0.036 м
- Вес, кг
- 2.408
- Объём, м³
- 0.000763
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 180 шт
- Габариты
- 0.39 × 0.27 × 0.17 м
- Вес, кг
- 21.67
- Объём, м³
- 0.017901
- EAN / GTIN
