Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-6-У2-С IEK
IEK · артикул YNN10-69-6C2-K07
Изображение может отличаться от конкретного исполнения.
IEK

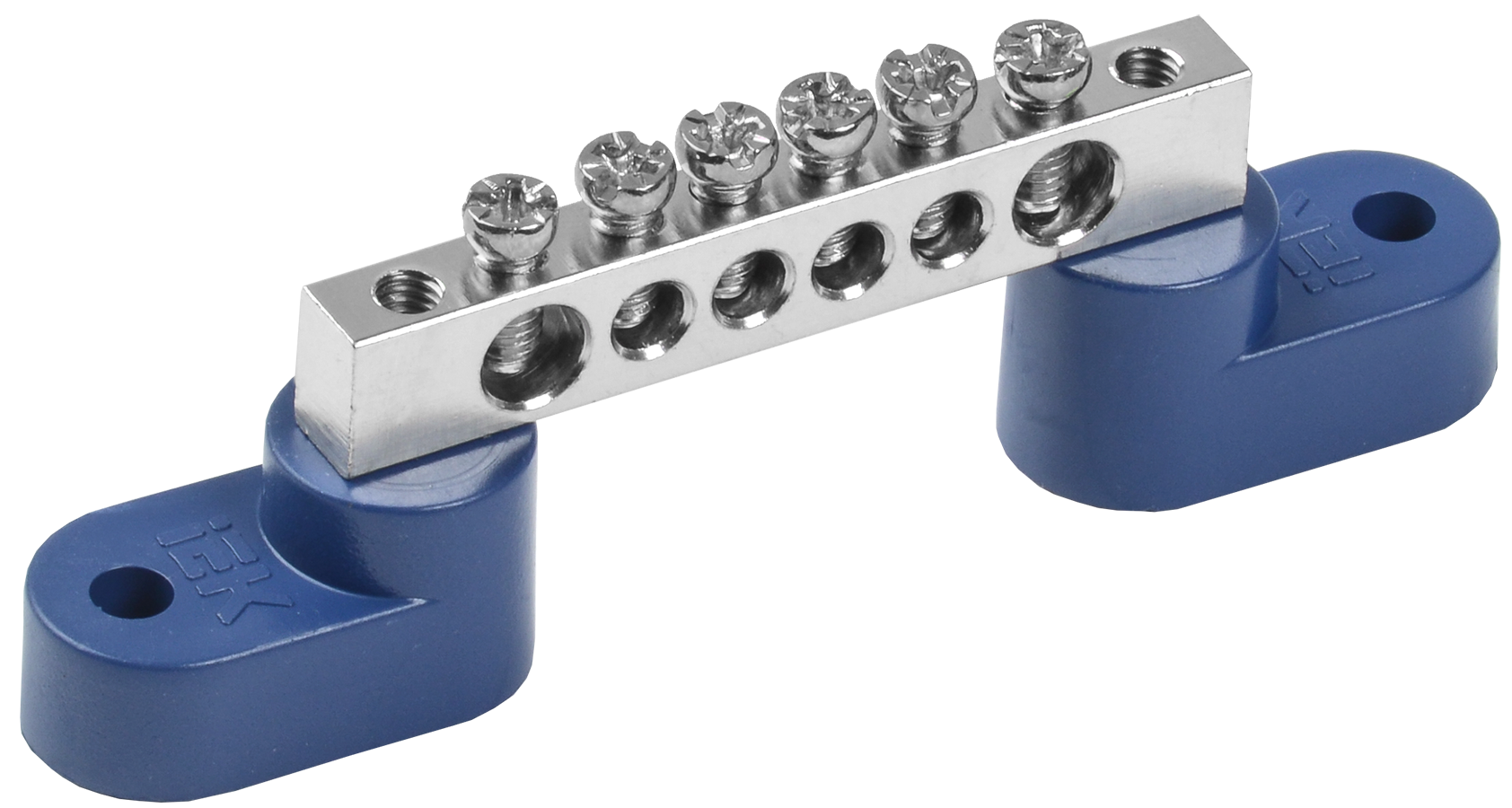

Шина N "ноль" на двух угловых изоляторах с никелевым покрытием ШНИ-6х9-6-У2-С IEK
ИсточникКаталог IEK
КлассификацияEC000485
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение400
Тип монтажаВинтовой, на монтажную панель
Ширина29...15
Модель или исполнениеПрочее
Высота27,8
МатериалЛатунь
Температура эксплуатации-40...50
Количество кабельных выводов6
Описание и назначение
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
Шины с никелевым покрытием обладают более высокой коррозионной стойкостью материала и привлекательным внешним видом, что обеспечивает возможность их применения в средах с повышенной агрессивностью.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40...50 |
|---|
Электрические и световые параметры 2
| Номин напряжениеEF000002 | 400 |
|---|---|
| Номин ток InEF008250 | 100 |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Прочее |
|---|---|
| МатериалEF002169 | Латунь |
| Типоисполнениеданные поставщика | С 2-мя угловыми изоляторами |
| Цвет изолятораданные поставщика | Синий |
Монтаж и подключение 1
| Тип монтажаEF000003 | Винтовой, на монтажную панель |
|---|
Классификация и назначение 2
| Тип поверхностиEF006569 | Никелированное покрытие |
|---|---|
| Назначение шиныданные поставщика | N-ноль |
Прочие характеристики 1
| Количество кабельных выводовEF004424 | 6 |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 29...15 |
|---|---|
| ВысотаEF000040 | 27,8 |
| Макс поперечное сечение проводникаEF004969 | 16/6 |
| Длина шиныEF008546 | 59...87 |
| Сечение шиныданные поставщика | 6х9 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.059 × 0.028 × 0.015 см | 0.032 | 0.000043 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 10 шт | 0.059 × 0.065 × 0.03 см | 0.32 | 0.000115 | |
| TRANSPORTING КОРОБКА/БОКС | 500 шт | 0.39 × 0.26 × 0.21 м | 16 | 0.021294 |
