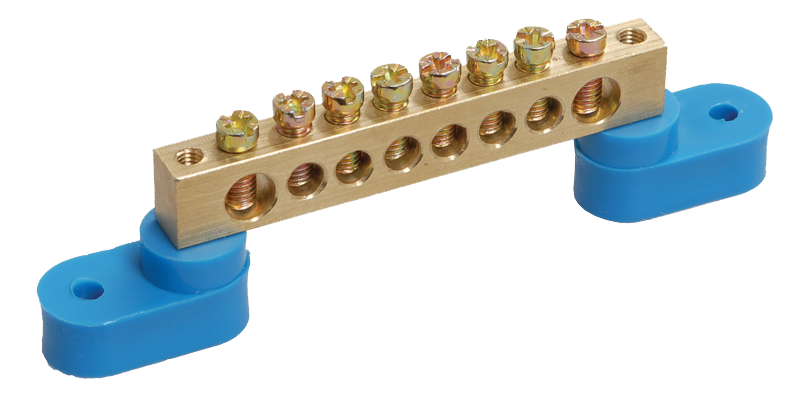

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-8-У2-С IEK

Изображение может отличаться от конкретного исполнения.

IEK

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-8-У2-С IEK

Артикул: YNN10-69-8C2-K07 ETIM-класс: EC000485 EAN: 4606056155082 EAN: 4606056155105 Обновлено: 29.03.2026
ИсточникКаталог IEK
КлассификацияEC000485
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин напряжение400
Тип монтажаВинтовой, на монтажную панель
Ширина56...84
Модель или исполнениеПрочее
Высота27,8
Глубина15...29
МатериалЛатунь
Температура эксплуатации-40...50

Описание и назначение

Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Температура эксплуатацииEF002386 -40...50
Климатическое исполнениеданные поставщика У2

Электрические и световые параметры 2

Номин напряжениеEF000002 400
Номин ток InEF008250 100

Материалы и конструкция 4

Модель или исполнениеEF000010 Прочее
МатериалEF002169 Латунь
Типоисполнениеданные поставщика С 2-мя угловыми изоляторами
Цвет изолятораданные поставщика Синий

Монтаж и подключение 2

Тип монтажаEF000003 Винтовой, на монтажную панель
Винты крепленияданные поставщика М4

Классификация и назначение 2

Тип поверхностиEF006569 Необработанная
Назначение шиныданные поставщика N-ноль

Прочие характеристики 2

Количество кабельных выводовEF004424 8
Количество шинданные поставщика 1

Размеры и упаковка

Изделие

ШиринаEF000008 56...84
ВысотаEF000040 27,8
ГлубинаEF000049 15...29
Макс поперечное сечение проводникаEF004969 16/6
Сечение шиныданные поставщика 6х9

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица БЕЗ УПАКОВКИ 1 шт 0.071 × 0.028 × 0.015 см 0.037 0.000052 4606056155099
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ 10 шт 0.22 × 0.21 × 0.02 см 0.36 0.00047 4606056155082
TRANSPORTING ГОФРОКОРОБ 500 шт 0.45 × 0.2 × 0.26 м 18.5 0.025988 4606056155105

  • Базовая единица БЕЗ УПАКОВКИ

    В упаковке
    1 шт
    Габариты
    0.071 × 0.028 × 0.015 см
    Вес, кг
    0.037
    Объём, м³
    0.000052
    EAN / GTIN
    4606056155099

  • Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ

    В упаковке
    10 шт
    Габариты
    0.22 × 0.21 × 0.02 см
    Вес, кг
    0.36
    Объём, м³
    0.00047
    EAN / GTIN
    4606056155082

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    500 шт
    Габариты
    0.45 × 0.2 × 0.26 м
    Вес, кг
    18.5
    Объём, м³
    0.025988
    EAN / GTIN
    4606056155105
