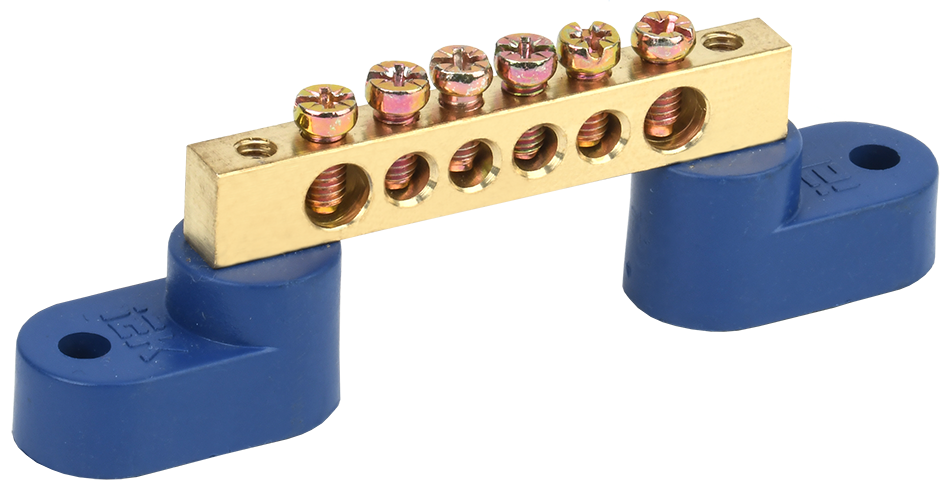

Шина N "ноль" на двух угловых изоляторах с никелевым покрытием ШНИ-6х9-6-У2-С IEK
IEK · артикул YNN10-06-C2-K07-N
Изображение может отличаться от конкретного исполнения.
IEK
Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-6-У2-С IEK
ИсточникКаталог IEK
КлассификацияEC000485
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение400
Тип монтажаВинтовой, на монтажную панель
Ширина44...72
Модель или исполнениеПрочее
Высота27,8
Глубина15...29
МатериалЛатунь
Температура эксплуатации-40...50
Описание и назначение
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40...50 |
|---|---|
| Климатическое исполнениеданные поставщика | У2 |
Электрические и световые параметры 2
| Номин напряжениеEF000002 | 400 |
|---|---|
| Номин ток InEF008250 | 100 |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Прочее |
|---|---|
| МатериалEF002169 | Латунь |
| Типоисполнениеданные поставщика | С 2-мя угловыми изоляторами |
| Цвет изолятораданные поставщика | Синий |
Монтаж и подключение 2
| Тип монтажаEF000003 | Винтовой, на монтажную панель |
|---|---|
| Винты крепленияданные поставщика | М4 |
Классификация и назначение 2
| Тип поверхностиEF006569 | Необработанная |
|---|---|
| Назначение шиныданные поставщика | N-ноль |
Прочие характеристики 2
| Количество кабельных выводовEF004424 | 6 |
|---|---|
| Количество шинданные поставщика | 1 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 44...72 |
|---|---|
| ВысотаEF000040 | 27,8 |
| ГлубинаEF000049 | 15...29 |
| Макс поперечное сечение проводникаEF004969 | 16/6 |
| Сечение шиныданные поставщика | 6х9 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.059 × 0.028 × 0.015 см | 0.032 | 0.000046 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 10 шт | 0.22 × 0.19 × 0.02 см | 0.31 | 0.00048 | |
| TRANSPORTING ГОФРОКОРОБ | 500 шт | 0.45 × 0.26 × 0.205 м | 15.78 | 0.023029 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.059 × 0.028 × 0.015 см
- Вес, кг
- 0.032
- Объём, м³
- 0.000046
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 10 шт
- Габариты
- 0.22 × 0.19 × 0.02 см
- Вес, кг
- 0.31
- Объём, м³
- 0.00048
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 500 шт
- Габариты
- 0.45 × 0.26 × 0.205 м
- Вес, кг
- 15.78
- Объём, м³
- 0.023029
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 5; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 4
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-10-У2-С IEK
IEK · артикул YNN10-69-10C2-K07
Шина PE "земля" на двух угловых изоляторах ШНИ-6х9-6-У2-Ж IEK
IEK · артикул YNN10-69-6C2-K05
Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-8-У2-С IEK
IEK · артикул YNN10-69-8C2-K07
