Шина N "ноль" на DIN-изол ШНИ-6х9-12-Д-С IEK
IEK · артикул YNN10-69-12D-K07
Изображение может отличаться от конкретного исполнения.
IEK

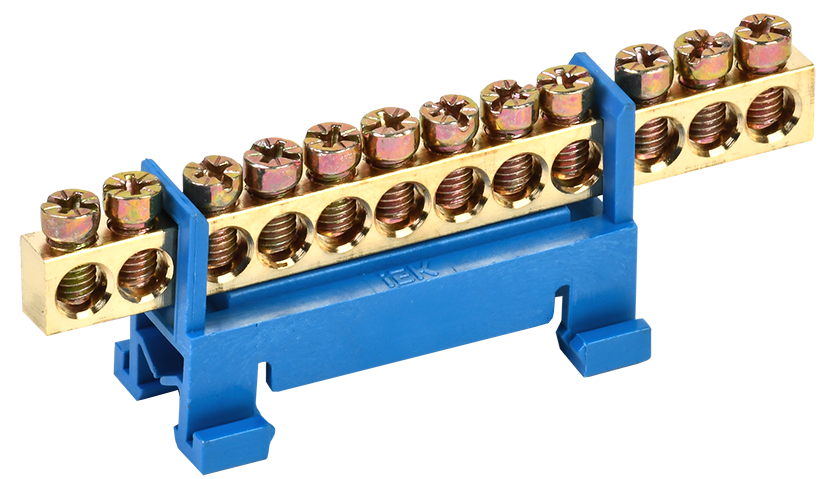

Шина N "ноль" на DIN-изоляторе типа "Стойка" ШНИ-6х9-12-С-С IEK
ИсточникКаталог IEK
КлассификацияEC000485
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение400
Тип монтажаНа DIN рейку
Модель или исполнениеПрочее
Высота29,6
Глубина22,5
МатериалЛатунь
Температура эксплуатации-40...50
Количество кабельных выводов12
Описание и назначение
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40...50 |
|---|
Электрические и световые параметры 2
| Номин напряжениеEF000002 | 400 |
|---|---|
| Номин ток InEF008250 | 100 |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Прочее |
|---|---|
| МатериалEF002169 | Латунь |
| Типоисполнениеданные поставщика | DIN - изолятор типа Стойка |
| Цвет изолятораданные поставщика | Синий |
Монтаж и подключение 2
| Тип монтажаEF000003 | На DIN рейку |
|---|---|
| Винты крепленияданные поставщика | М4 |
Классификация и назначение 2
| Тип поверхностиEF006569 | Необработанная |
|---|---|
| Назначение шиныданные поставщика | N-ноль |
Прочие характеристики 2
| Количество кабельных выводовEF004424 | 12 |
|---|---|
| Количество шинданные поставщика | 1 |
Размеры и упаковка
Изделие
| ВысотаEF000040 | 29,6 |
|---|---|
| ГлубинаEF000049 | 22,5 |
| Макс поперечное сечение проводникаEF004969 | 10 |
| Длина шиныEF008546 | 85 |
| Сечение шиныданные поставщика | 6х9 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.085 × 0.03 × 0.023 см | 0.043 | 0.000048 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 10 шт | 0.085 × 0.225 × 0.03 м | 0.431 | 0.000574 | |
| TRANSPORTING ГОФРОКОРОБ | 400 шт | 0.175 × 0.4 × 0.275 м | 17.24 | 0.01925 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.085 × 0.03 × 0.023 см
- Вес, кг
- 0.043
- Объём, м³
- 0.000048
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 10 шт
- Габариты
- 0.085 × 0.225 × 0.03 м
- Вес, кг
- 0.431
- Объём, м³
- 0.000574
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 400 шт
- Габариты
- 0.175 × 0.4 × 0.275 м
- Вес, кг
- 17.24
- Объём, м³
- 0.01925
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 3; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Шина PE "земля" на DIN-изоляторе типа "Стойка" ШНИ-6х9-12-С-Ж IEK
IEK · артикул YNN10-69-12P-K05
