Шина N "ноль" в комбинированном DIN-изоляторе типа "Стойка" ШНИ-8х12-10-КС-С IEK
IEK · артикул YNN10-812-10DP-K07
Изображение может отличаться от конкретного исполнения.
IEK

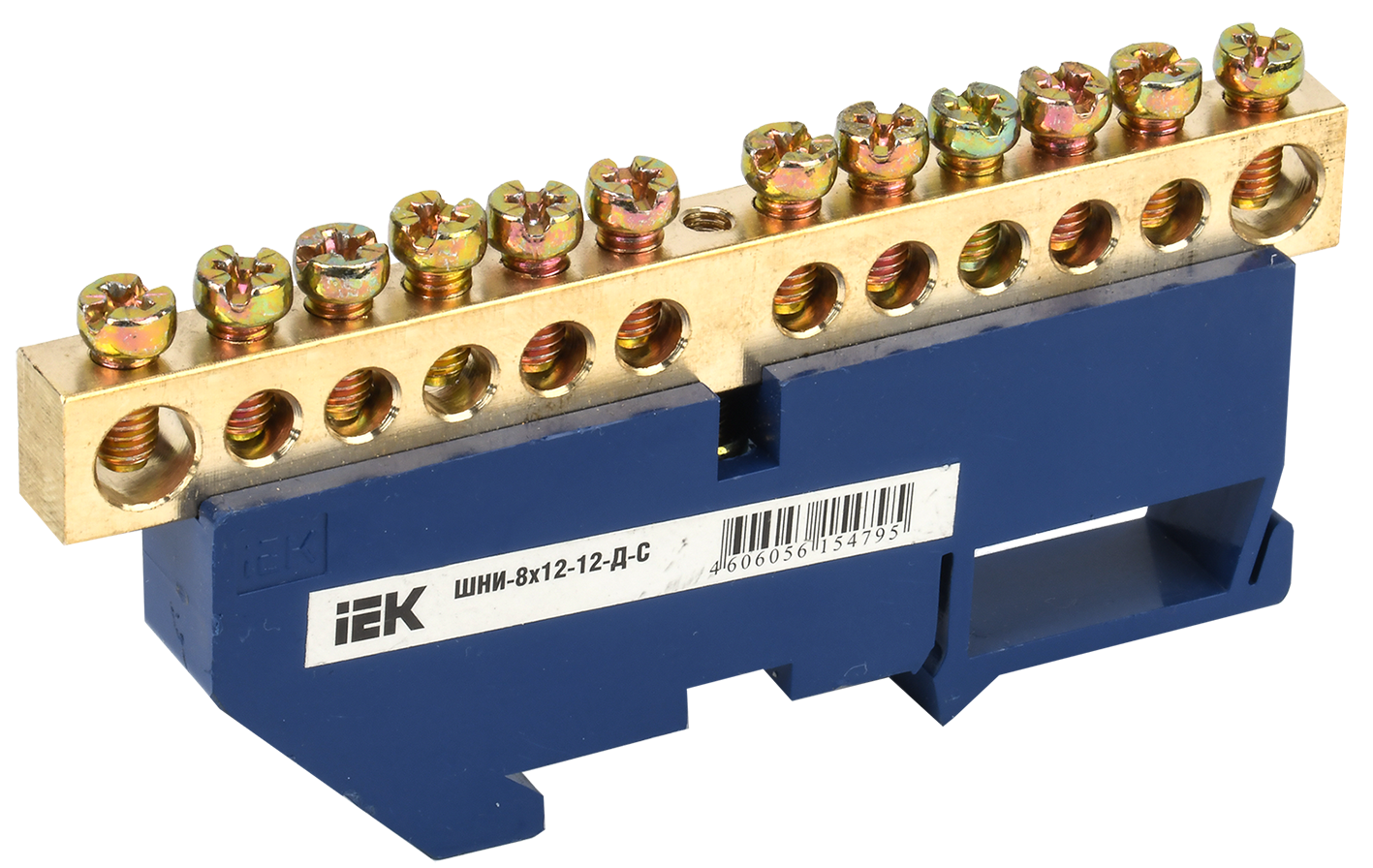

Шина N "ноль" на DIN-изол ШНИ-8х12-12-Д-С IEK
ИсточникКаталог IEK
КлассификацияEC000485
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение400
Тип монтажаНа DIN рейку
Ширина88,5
Модель или исполнениеПрочее
Высота45,4
Глубина12
МатериалЛатунь
Температура эксплуатации-40...50
Описание и назначение
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40...50 |
|---|
Электрические и световые параметры 2
| Номин напряжениеEF000002 | 400 |
|---|---|
| Номин ток InEF008250 | 125 |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Прочее |
|---|---|
| МатериалEF002169 | Латунь |
| Типоисполнениеданные поставщика | С DIN - изолятором |
| Цвет изолятораданные поставщика | Синий |
Монтаж и подключение 2
| Тип монтажаEF000003 | На DIN рейку |
|---|---|
| Винты крепленияданные поставщика | М5 |
Классификация и назначение 2
| Тип поверхностиEF006569 | Необработанная |
|---|---|
| Назначение шиныданные поставщика | N-ноль |
Прочие характеристики 2
| Количество кабельных выводовEF004424 | 12 |
|---|---|
| Количество шинданные поставщика | 1 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 88,5 |
|---|---|
| ВысотаEF000040 | 45,4 |
| ГлубинаEF000049 | 12 |
| Макс поперечное сечение проводникаEF004969 | 25/10 |
| Длина шиныEF008546 | 102 |
| Сечение шиныданные поставщика | 8х12 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.089 × 0.045 × 0.012 см | 0.093 | 0.000087 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 20 шт | 0.102 × 0.24 × 0.047 м | 1.863 | 0.001151 | |
| TRANSPORTING ГОФРОКОРОБ | 240 шт | 0.42 × 0.275 × 0.18 м | 22.35 | 0.02079 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.089 × 0.045 × 0.012 см
- Вес, кг
- 0.093
- Объём, м³
- 0.000087
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 20 шт
- Габариты
- 0.102 × 0.24 × 0.047 м
- Вес, кг
- 1.863
- Объём, м³
- 0.001151
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 240 шт
- Габариты
- 0.42 × 0.275 × 0.18 м
- Вес, кг
- 22.35
- Объём, м³
- 0.02079
- EAN / GTIN
