IEK

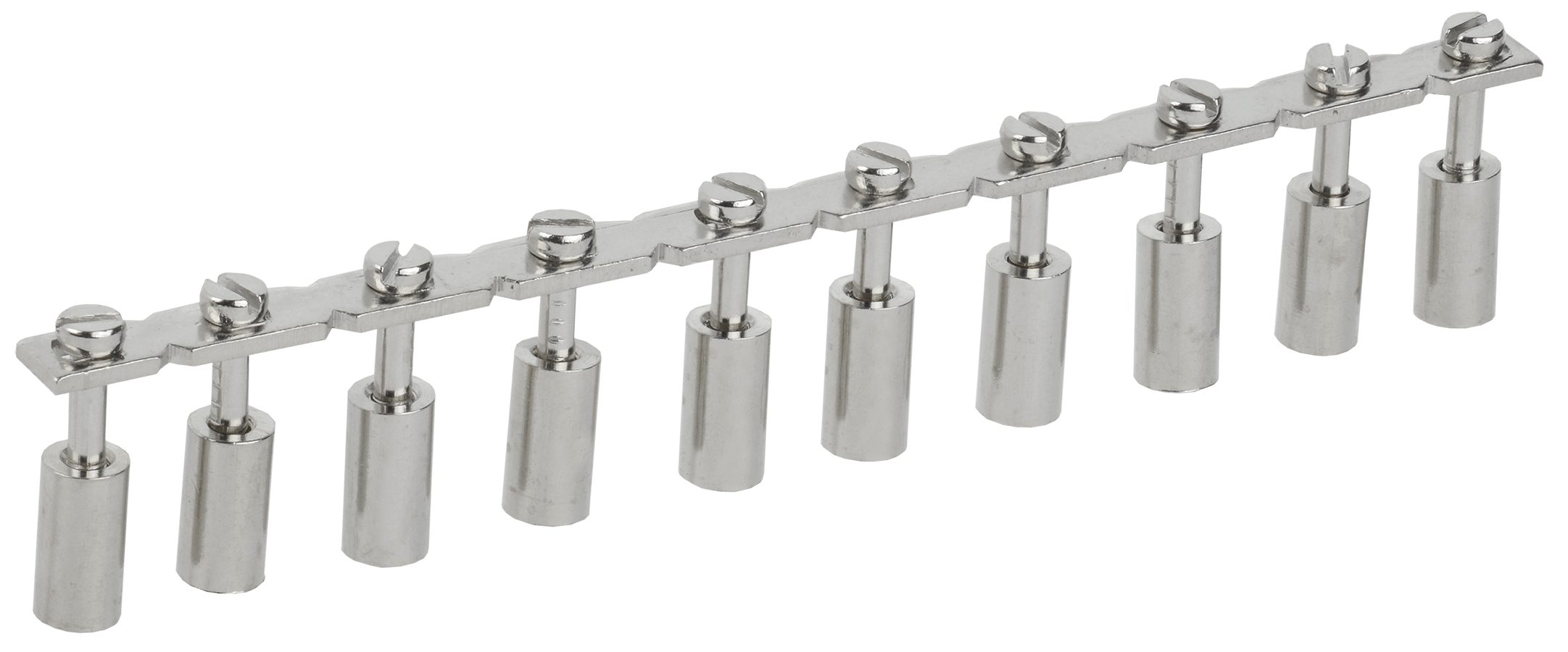

Перемычка центральная для КВИ-16мм2 10PIN IEK
ИсточникКаталог IEK
КлассификацияEC000489
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаВинтовое
ЦветПрочее
Модель или исполнениеКроссовый соединитель
ИзолированныйНет
Номин раб напряжение800
Количество соединительных зажимов10
С защитой от прикосновенияНет
Номин ток In85
Описание и назначение
Перемычки (гребенки) используются для электрического соединения рядов клеммных сборок винтового типа (клеммы КВИ) в системах распределения.
Устанавливаются в центре клеммы в соответствующие пазы токоведущих пластин путем ввинчивания соединительного винта в шину.
Выполнены в виде стальных пластин с 2, 3 или 10 выводами.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 2
| Номин раб напряжениеEF000228 | 800 |
|---|---|
| Номин ток InEF008250 | 85 |
Материалы и конструкция 2
| ЦветEF000007 | Прочее |
|---|---|
| Модель или исполнениеEF000010 | Кроссовый соединитель |
Монтаж и подключение 1
| Тип монтажаEF000003 | Винтовое |
|---|
Механические характеристики 1
| Количество соединительных зажимовEF002550 | 10 |
|---|
Прочие характеристики 2
| ИзолированныйEF000019 | Нет |
|---|---|
| С защитой от прикосновенияEF008186 | Нет |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 10 шт | 0.15 × 0.1 × 0.01 см | 3.116 | 0.00015 | |
| TRANSPORTING ГОФРОКОРОБ | 50 шт | 0.28 × 0.45 × 0.29 м | 15.58 | 0.03654 |
