Зажим наборный ЗНИ-35мм2 (JXB125А) синий IEK
IEK · артикул YZN10-035-K07
Изображение может отличаться от конкретного исполнения.
IEK

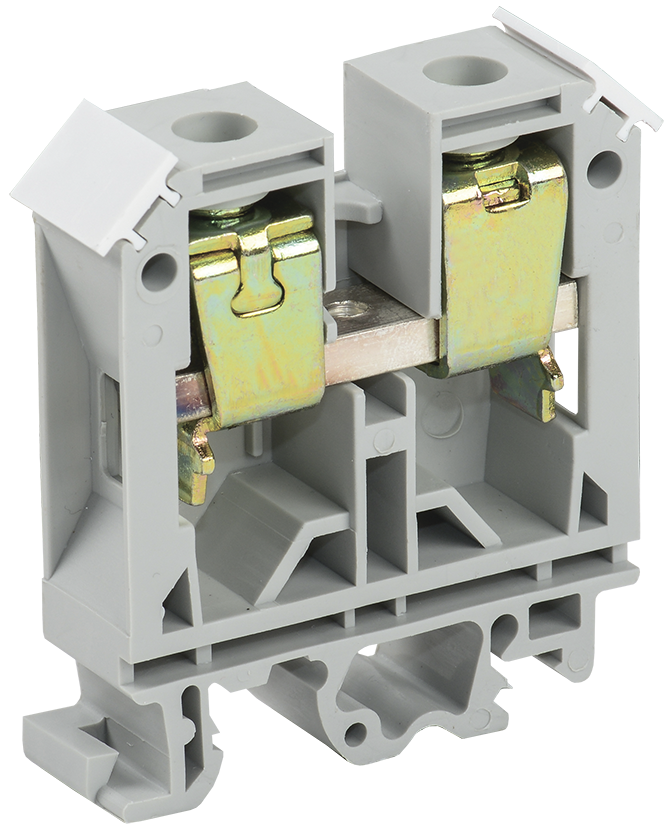

Зажим наборный ЗНИ-35мм2 (JXB125А) серый IEK
ИсточникКаталог IEK
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-40...80 °C
Тип монтажаDIN-рейка (стандарт) 35 мм
ЦветСерый
Ширина15,0
Модель или исполнениеТрехфазная установка
Высота51,5
Номин раб напряжение600
Номин напряжение изоляции Ui660
Описание и назначение
Служат для безопасного и компактного подключения фазных, нулевых и защитных (земля) проводников различного сечения. Устанавливаются на DIN-рейку. Комплектуются маркером для нанесения номера (кроме ЗНИ-2,5 и ЗНИ-95). Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ. Цвет: синий, серый, зеленый.
Оконечные зажимы могут закрываться пластиковыми заглушками соответствующего размера и цвета.
Выполнены из цветного огнестойкого полиамида: желто-зеленого (земля), синего (ноль), серого (фаза) цвета.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Распространяет горениеEF001746 | Нет |
|---|---|
| Рабочая температураEF002393 | -40...80 °C |
| Класс негорючести изоляц материала UL94EF002521 | V0 |
| Степень защиты - IPEF005474 | IP20 |
| Климатическое исполнениеданные поставщика | УХЛ3 |
Электрические и световые параметры 11
| Номин раб напряжениеEF000228 | 600 |
|---|---|
| Номин напряжение изоляции UiEF001366 | 660 |
| Количество полюсовEF001391 | 1 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин частотаEF002963 | 50 |
| Номин ток InEF008250 | 125 |
| Материал токоведущей частиданные поставщика | Латунь |
| Номин раб напряжение переменного тока Ueданные поставщика | 600 В |
| Номин раб напряжение постоянного тока Ueданные поставщика | 440 В |
Материалы и конструкция 5
| ЦветEF000007 | Серый |
|---|---|
| Модель или исполнениеEF000010 | Трехфазная установка |
| Материал корпусаEF001596 | Полиамид |
| Материал зажимаEF006530 | Сталь |
| Материал изоляции корпусаEF007543 | Полиамид |
Монтаж и подключение 2
| Тип монтажаEF000003 | DIN-рейка (стандарт) 35 мм |
|---|---|
| Номинальная способность к присоединениюданные поставщика | 16...35 мм² |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Да |
|---|---|
| Возможно использовать с функцией PENEF002544 | Нет |
| Место соединенияEF008219 | Сбоку (поперечное) |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 15,0 |
|---|---|
| ВысотаEF000040 | 51,5 |
| ДлинаEF001438 | 59,0 |
| Ширина или размер ячейкиEF002522 | 15 |
| Макс поперечное сечение проводникаEF004969 | 35 |
| Сечение одножильного жёсткого проводаEF007337 | 4...50 |
| Сечение многожильного гибкого проводаEF007343 | 6...35 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.059 × 0.015 × 0.052 см | 0.059 | 0.000066 | |
| Групповая упаковка КОРОБКА/БОКС | 30 шт | 0.11 × 0.08 × 0.08 | 1.778 | 0.00198 | |
| TRANSPORTING ГОФРОКОРОБ | 270 шт | 0.205 × 0.36 × 0.24 м | 16 | 0.01782 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.059 × 0.015 × 0.052 см
- Вес, кг
- 0.059
- Объём, м³
- 0.000066
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 30 шт
- Габариты
- 0.11 × 0.08 × 0.08
- Вес, кг
- 1.778
- Объём, м³
- 0.00198
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 270 шт
- Габариты
- 0.205 × 0.36 × 0.24 м
- Вес, кг
- 16
- Объём, м³
- 0.01782
- EAN / GTIN
