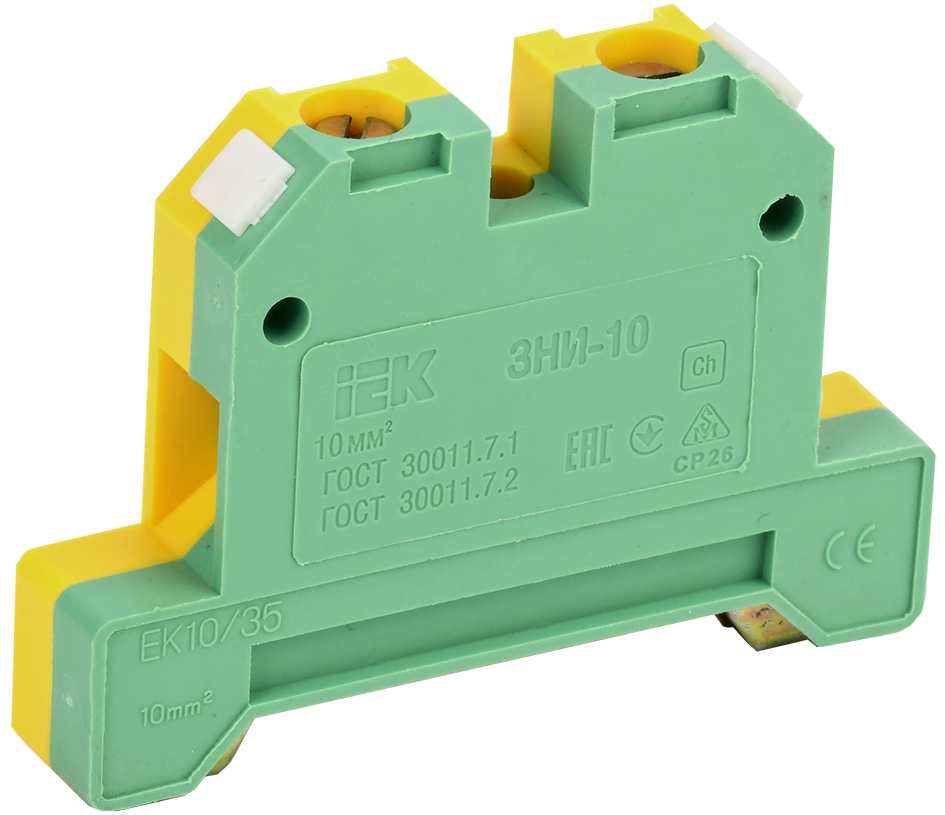

Зажим наборный ЗНИ-10PEN 10мм2 (JXB-земля) IEK

Изображение может отличаться от конкретного исполнения.

IEK

Зажим наборный ЗНИ-10PEN 10мм2 (JXB-земля) IEK

Артикул: YZN20-010-K52 ETIM-класс: EC001284 EAN: 4606056030525 EAN: 4606056154252 Обновлено: 21.06.2026
ИсточникКаталог IEK
КлассификацияEC001284
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Рабочая температура-40...80 °C
Тип монтажаDIN-рейка (стандарт) 35 мм
ЦветЖелто-зеленый
Ширина10,0
Модель или исполнениеЗаземляющая PEN
Высота57,5
Номин раб напряжение600
Номин напряжение изоляции Ui660

Описание и назначение

Служат для безопасного и компактного подключения фазных, нулевых и защитных (земля) проводников различного сечения. Устанавливаются на DIN-рейку. Комплектуются маркером для нанесения номера (кроме ЗНИ-2,5 и ЗНИ-95). Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ. Цвет: синий, серый, зеленый.

Оконечные зажимы могут закрываться пластиковыми заглушками соответствующего размера и цвета.

Выполнены из цветного огнестойкого полиамида: желто-зеленого (земля), синего (ноль), серого (фаза) цвета.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Распространяет горениеEF001746 Нет
Рабочая температураEF002393 -40...80 °C
Класс негорючести изоляц материала UL94EF002521 V0
Степень защиты - IPEF005474 IP20
Климатическое исполнениеданные поставщика УХЛ3

Электрические и световые параметры 10

Номин раб напряжениеEF000228 600
Номин напряжение изоляции UiEF001366 660
Количество полюсовEF001391 1
Количество зажимных клемм на 1 полюсEF002519 2
Тип электрич соединения 1EF002526 Винтовое соединение
Тип электрич соединения 2EF002527 Винтовое соединение
Номин частотаEF002963 50
Номин ток InEF008250 70
Номин раб напряжение переменного тока Ueданные поставщика 600 В
Номин раб напряжение постоянного тока Ueданные поставщика 440 В

Материалы и конструкция 5

ЦветEF000007 Желто-зеленый
Модель или исполнениеEF000010 Заземляющая PEN
Материал корпусаEF001596 Полиамид
Материал зажимаEF006530 Сталь
Материал изоляции корпусаEF007543 Полиамид

Монтаж и подключение 2

Тип монтажаEF000003 DIN-рейка (стандарт) 35 мм
Номинальная способность к присоединениюданные поставщика 4...10 мм²

Прочие характеристики 3

Требуется торцевая изолирующая пластинаEF002525 Нет
Возможно использовать с функцией PENEF002544 Да
Место соединенияEF008219 Сбоку (поперечное)

Размеры и упаковка

Изделие

ШиринаEF000008 10,0
ВысотаEF000040 57,5
ДлинаEF001438 40,5
Ширина или размер ячейкиEF002522 10
Макс поперечное сечение проводникаEF004969 10
Сечение одножильного жёсткого проводаEF007337 1...16
Сечение многожильного гибкого проводаEF007343 1...10

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица БЕЗ УПАКОВКИ 1 шт 0.041 × 0.01 × 0.058 см 0.032 0.000038 4606056030518
Групповая упаковка КОРОБКА/БОКС 20 шт 0.13 × 0.12 × 0.05 м 0.639 0.00078 4606056030525
TRANSPORTING ГОФРОКОРОБ 720 шт 0.26 × 0.44 × 0.24 м 23 0.027456 4606056154252

  • Базовая единица БЕЗ УПАКОВКИ

    В упаковке
    1 шт
    Габариты
    0.041 × 0.01 × 0.058 см
    Вес, кг
    0.032
    Объём, м³
    0.000038
    EAN / GTIN
    4606056030518

  • Групповая упаковка КОРОБКА/БОКС

    В упаковке
    20 шт
    Габариты
    0.13 × 0.12 × 0.05 м
    Вес, кг
    0.639
    Объём, м³
    0.00078
    EAN / GTIN
    4606056030525

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    720 шт
    Габариты
    0.26 × 0.44 × 0.24 м
    Вес, кг
    23
    Объём, м³
    0.027456
    EAN / GTIN
    4606056154252
