Концевой зажим винтовой изолированный КЗВИ 16 мм² (5х1) (10 шт./уп.) REXANT
SDS_Group · артикул 07-5705
Изображение может отличаться от конкретного исполнения.
REXANT

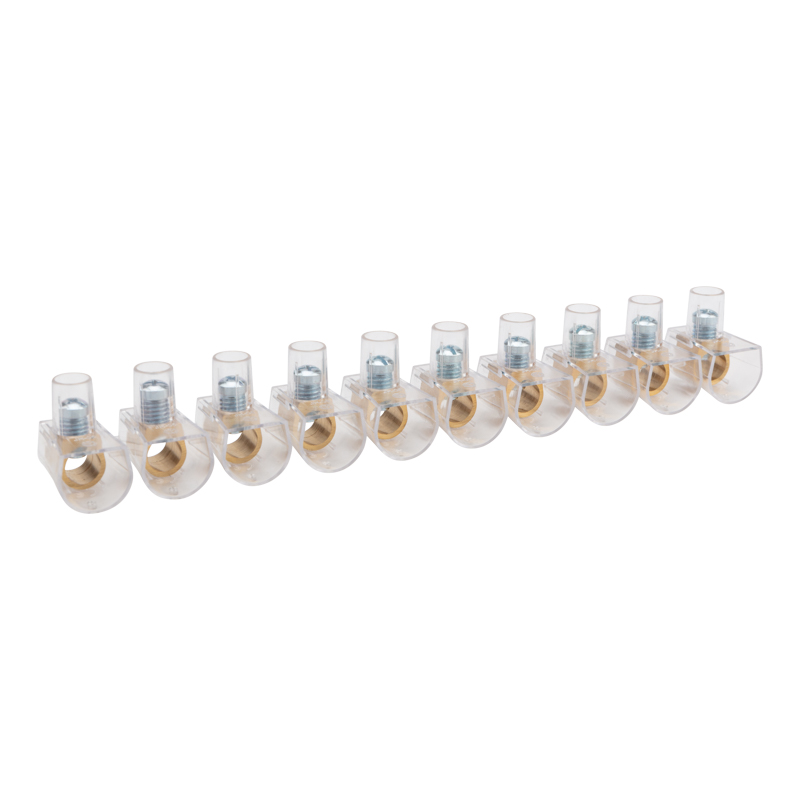

Концевой зажим винтовой изолированный КЗВИ 16 мм² (10х1) (10 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение450–450 В
Длина222 мм
Рабочая температура-25–85 °C
Ширина или размер ячейки31 мм
Сечение многожильного гибкого провода6–16 мм кв.
Номин ток In76 А
Тип монтажаНепосредственная установка
Тип электрич соединения 1Винтовое соединение
Описание и назначение
Концевые винтовые изолированные зажимы REXANT предназначены для электрического и механического соединения медных или алюминиевых проводников сечением от 6 до 16 мм² в электрической цепи напряжением до 450 В. В каждом зажиме можно зафиксировать по 2 проводника номинального сечения. Применяются для разводки силовых цепей в распределительных коробках и кабельных каналах. Материал контакта – латунь. Материал изолятора – поликарбонат. Материал винтов – оцинкованная сталь.
1. Сечение многожильного провода -2х12мм²
2. Сечение одножильного жесткого провода - 2х16мм²
3. Номинальный ток - 76А
4.Номинальное рабочее напряжение - 450В
5.Тип соединения - винтовое соединение
6. Материал зажима - латунь
7. Температурный диапазон в режиме эксплуатации: -25... +85 ℃
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -25–85 |
|---|---|
| Рабочая температураEF002393 | -25–85 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 450–450 В |
|---|---|
| Количество полюсовEF001391 | 1 |
| Количество зажимных клемм на 1 полюсEF002519 | 1 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 76 А |
| Номинальное напряжениеданные поставщика | 450 В |
Материалы и конструкция 3
| ЦветEF000007 | Прозрачный |
|---|---|
| Материал корпусаEF001596 | Поликарбонат (PC) |
| Материал изоляции корпусаEF007543 | Прочее |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Механическое соединение медных или алюминиевых про |
|---|---|
| Серияданные поставщика | Винтовой зажим |
| Тип изделия/компонентаданные поставщика | Зажим ЗВИ |
| Тип изделия/компонентаданные поставщика | Зажим КЗВИ |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сверху |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 222 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 31 мм |
| Сечение многожильного гибкого проводаEF007343 | 6–16 мм кв. |
| Длина изделияданные поставщика | 22.2 см в единицах производителя |

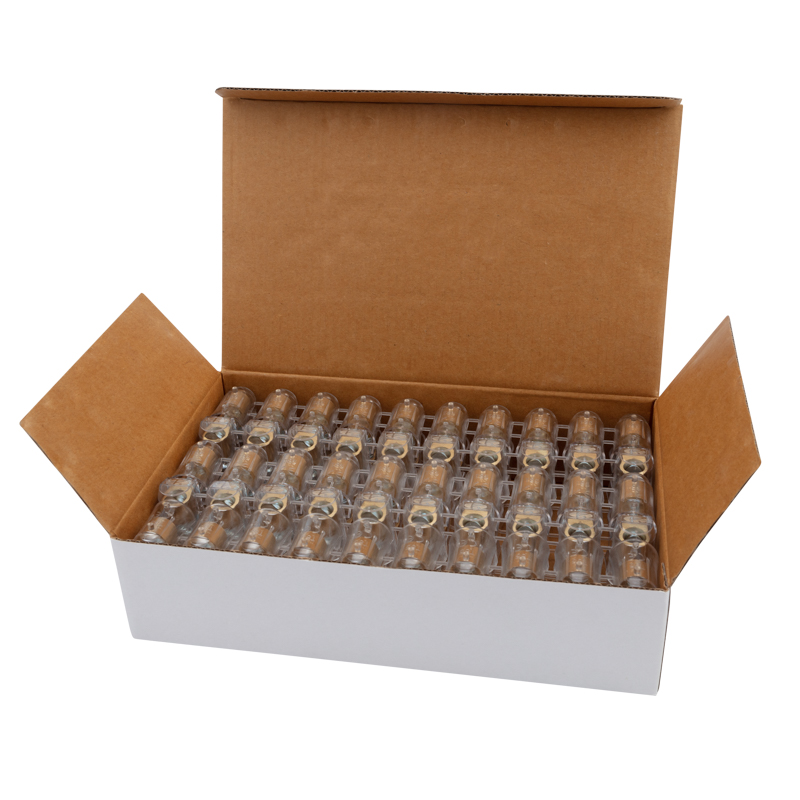

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 48 × 30 × 32 | 0.152 | — | |
| Групповая упаковка кор (120 шт) | 120 шт | 48.8 × 30.2 × 19.7 см | 18.272 | 0.029 | |
| Групповая упаковка упак (10 шт) | 10 шт | 23.2 × 14.2 × 5.9 см | 1.475 | 0.002 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 48 × 30 × 32
- Вес, кг
- 0.152
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (120 шт)
- В упаковке
- 120 шт
- Габариты
- 48.8 × 30.2 × 19.7 см
- Вес, кг
- 18.272
- Объём, м³
- 0.029
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 23.2 × 14.2 × 5.9 см
- Вес, кг
- 1.475
- Объём, м³
- 0.002
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 4; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 4
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Концевой зажим винтовой изолированный КЗВИ 16 мм² (5х1) (10 шт./уп.) REXANT
SDS_Group · артикул 07-5705
Шина «N» нулевая 6х9мм на двух угловых синих изоляторах 12 групп REXANT
SDS_Group · артикул 11-2328
Шина «N» нулевая 6х9мм на двух угловых синих изоляторах 12 групп REXANT
SDS_Group · артикул 11-2328
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ДС ТР ТС 004
PDF · 190,5 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
