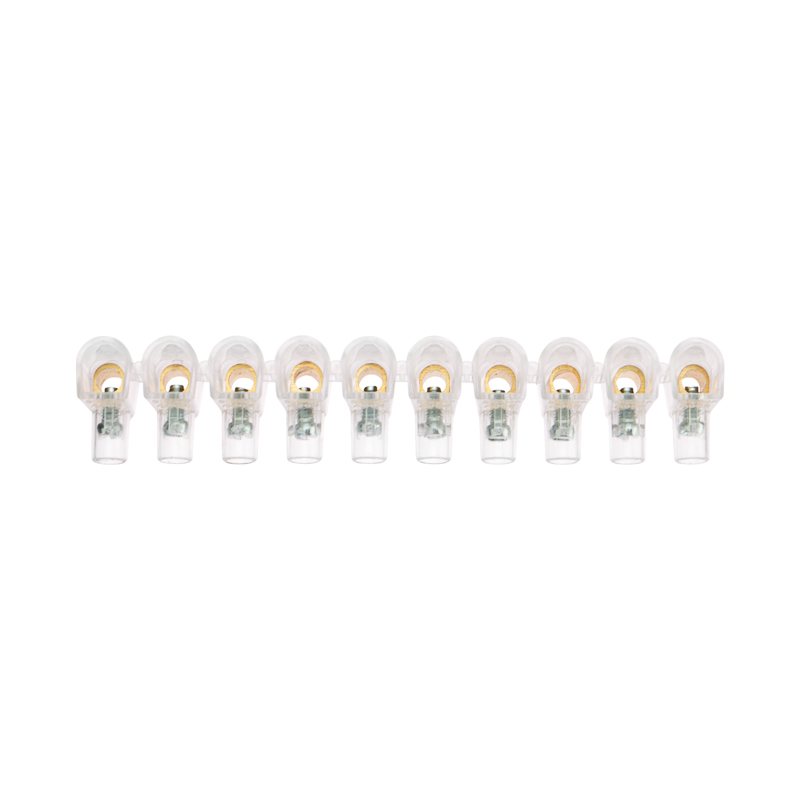

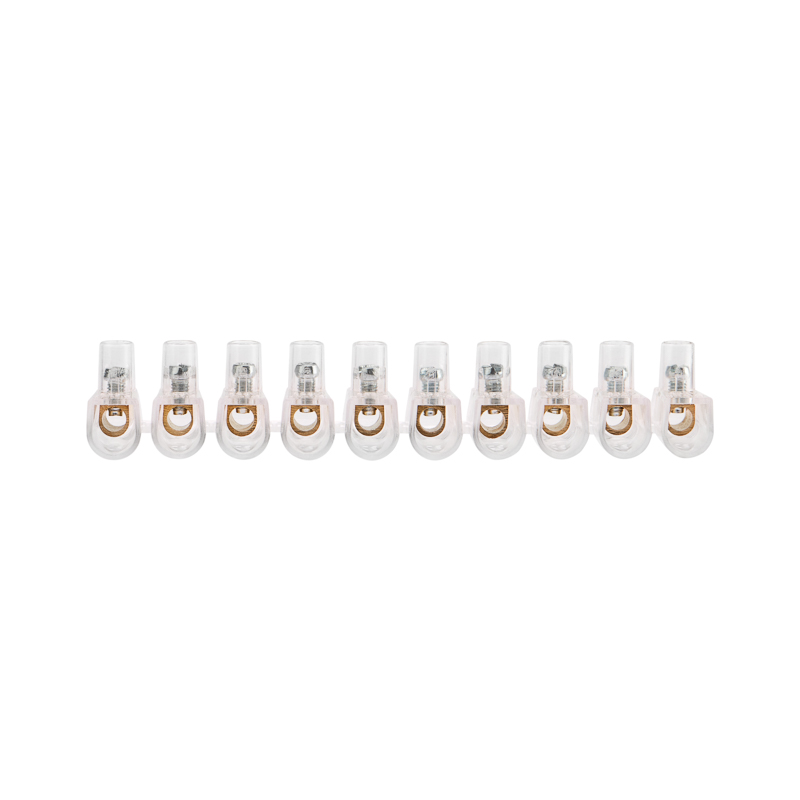

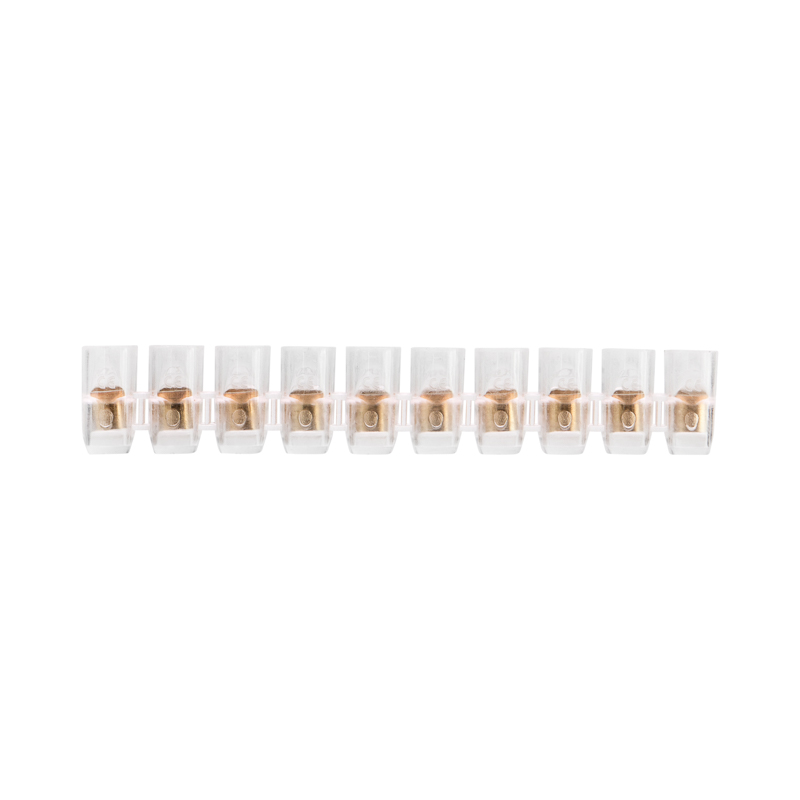

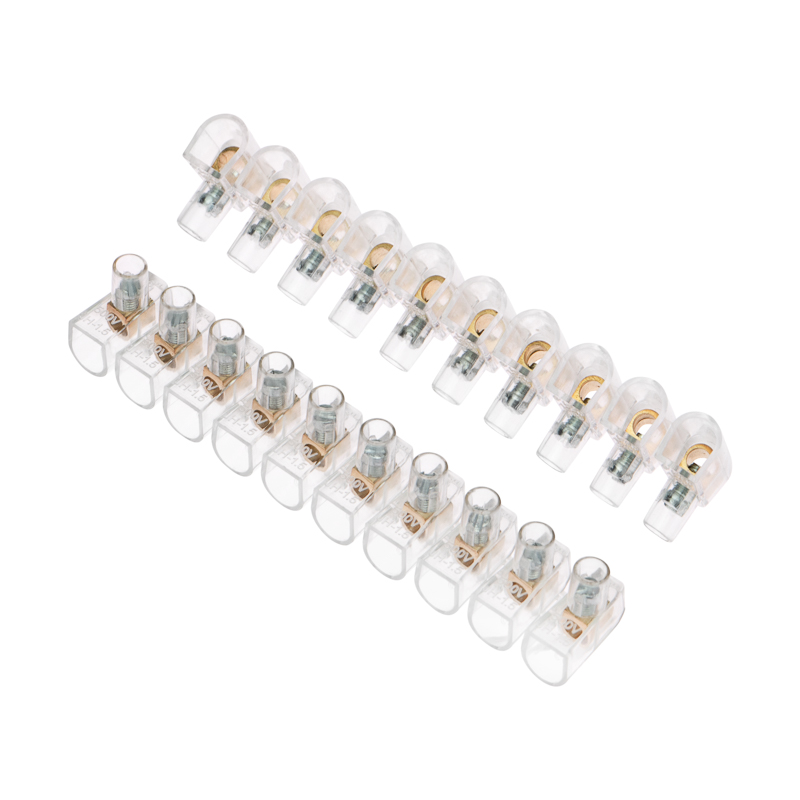

Концевой зажим винтовой изолированный КЗВИ 1,5 мм² (10х1) (10 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение450–450 В
Длина98 мм
Рабочая температура-25–85 °C
Ширина или размер ячейки17.4 мм
Сечение многожильного гибкого провода0.5–1.5 мм кв.
Номин ток In17 А
Тип монтажаНепосредственная установка
Тип электрич соединения 1Винтовое соединение
Описание и назначение
Концевые винтовые изолированные зажимы REXANT предназначены для электрического и механического соединения медных или алюминиевых проводников сечением 1,5 мм² в электрической цепи напряжением до 450 В. В каждом зажиме можно зафиксировать по 2 проводника номинального сечения. Применяются для разводки силовых цепей в распределительных коробках и кабельных каналах. Материал контакта – латунь. Материал изолятора – поликарбонат. Материал винтов – оцинкованная сталь.
1. Сечение многожильного провода -2х1,5мм²
2. Сечение одножильного жесткого провода - 2х1,5мм²
3. Номинальный ток - 17А
4.Номинальное рабочее напряжение - 450В
5.Тип соединения - винтовое соединение
6. Материал зажима - латунь
7. Температурный диапазон в режиме эксплуатации: -25... +85 ℃
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -25–85 |
|---|---|
| Рабочая температураEF002393 | -25–85 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 450–450 В |
|---|---|
| Количество полюсовEF001391 | 1 |
| Количество зажимных клемм на 1 полюсEF002519 | 1 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 17 А |
| Номинальное напряжениеданные поставщика | 450 В |
Материалы и конструкция 3
| ЦветEF000007 | Прозрачный |
|---|---|
| Материал корпусаEF001596 | Поликарбонат (PC) |
| Материал изоляции корпусаEF007543 | Прочее |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Механическое соединение медных или алюминиевых про |
|---|---|
| Серияданные поставщика | Винтовой зажим |
| Тип изделия/компонентаданные поставщика | Зажим ЗВИ |
| Тип изделия/компонентаданные поставщика | Зажим КЗВИ |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сверху |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 98 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 17.4 мм |
| Сечение многожильного гибкого проводаEF007343 | 0.5–1.5 мм кв. |
| Длина изделияданные поставщика | 9.8 см в единицах производителя |

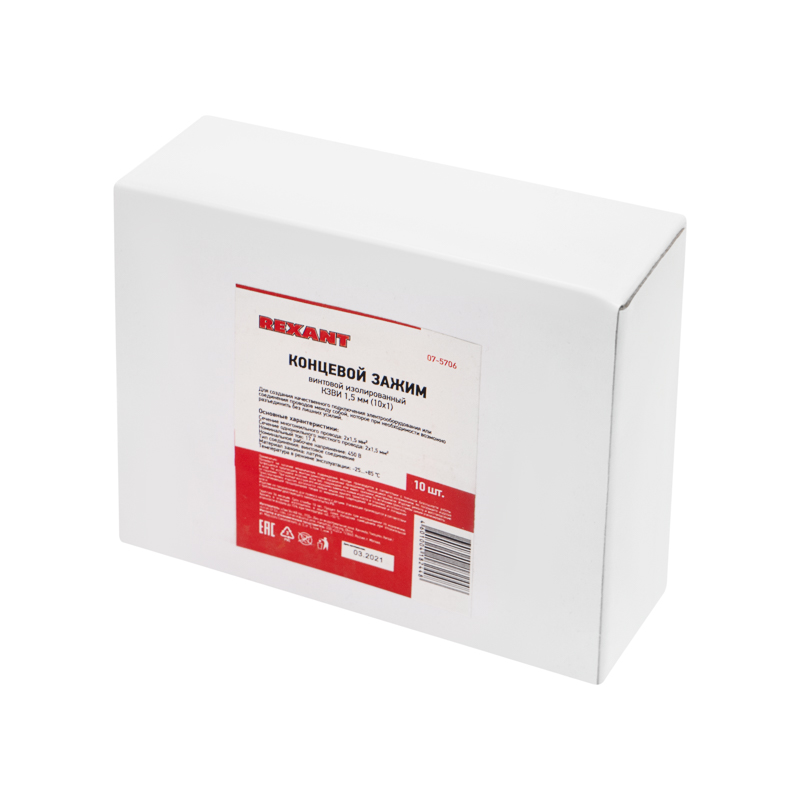

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 98 × 17 × 15 | 0.017 | — | |
| Групповая упаковка кор (800 шт) | 800 шт | 43.6 × 21.6 × 28.3 см | 13.289 | 0.027 | |
| Групповая упаковка упак (10 шт) | 10 шт | 10.1 × 8.6 × 3.3 | 0.162 | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 98 × 17 × 15
- Вес, кг
- 0.017
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (800 шт)
- В упаковке
- 800 шт
- Габариты
- 43.6 × 21.6 × 28.3 см
- Вес, кг
- 13.289
- Объём, м³
- 0.027
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 10.1 × 8.6 × 3.3
- Вес, кг
- 0.162
- Объём, м³
- —
- EAN / GTIN
