Концевой зажим винтовой изолированный КЗВИ 10 мм² (5х1) (10 шт./уп.) REXANT
SDS_Group · артикул 07-5704
Изображение может отличаться от конкретного исполнения.
REXANT

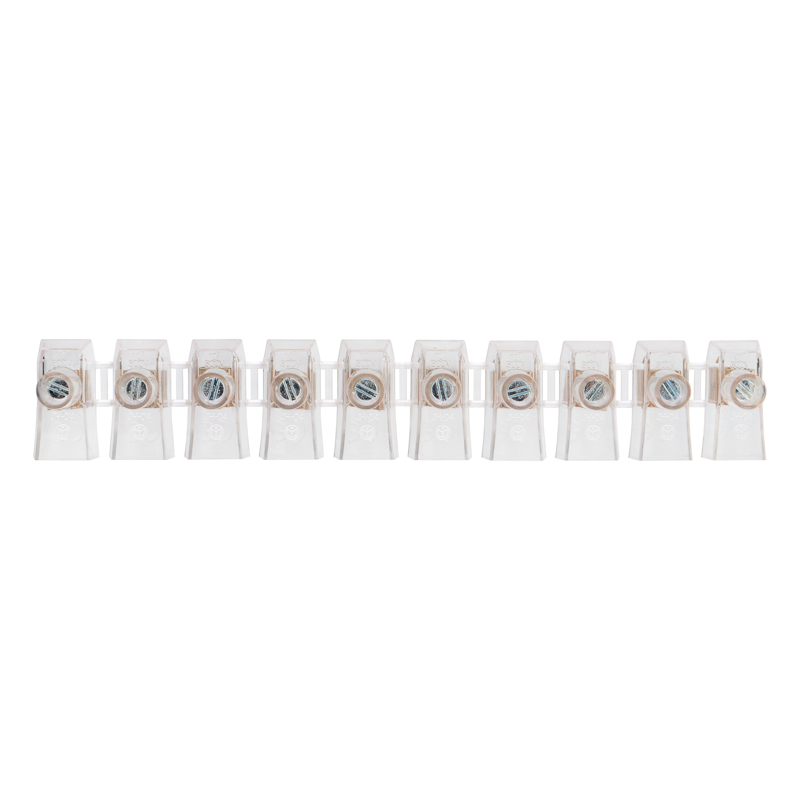

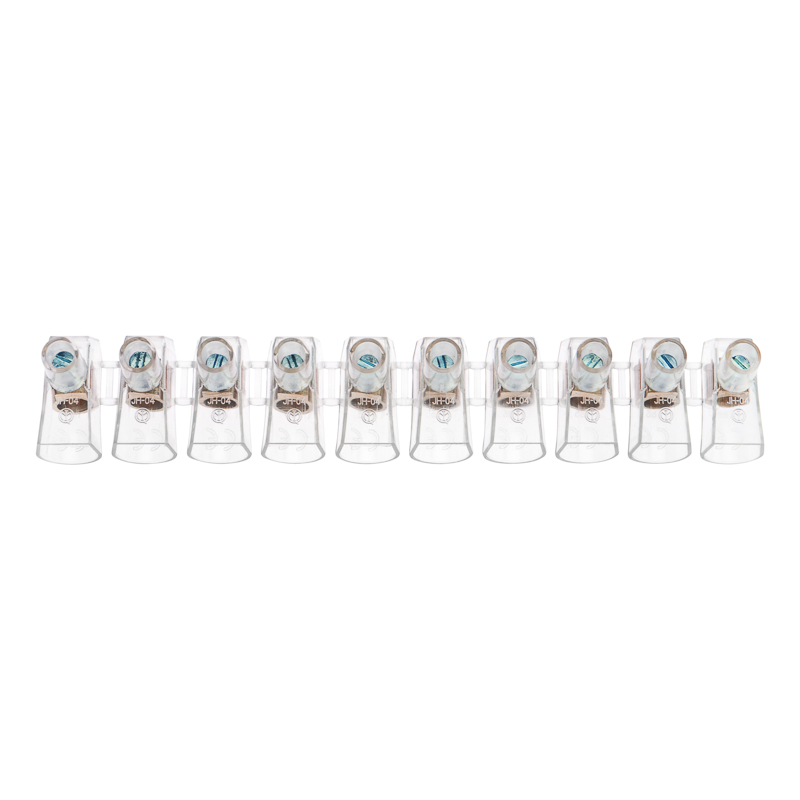

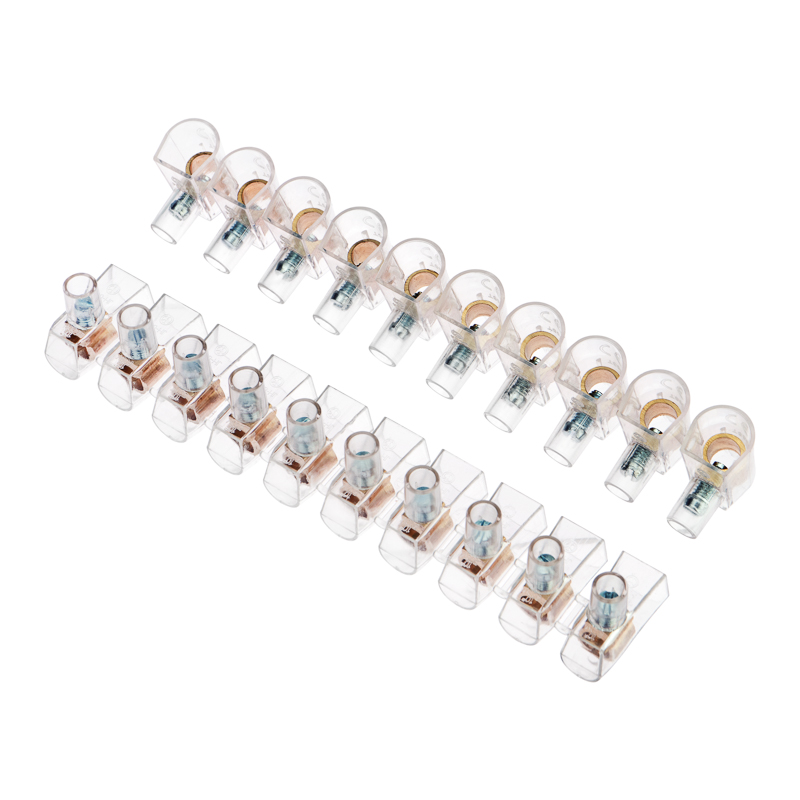

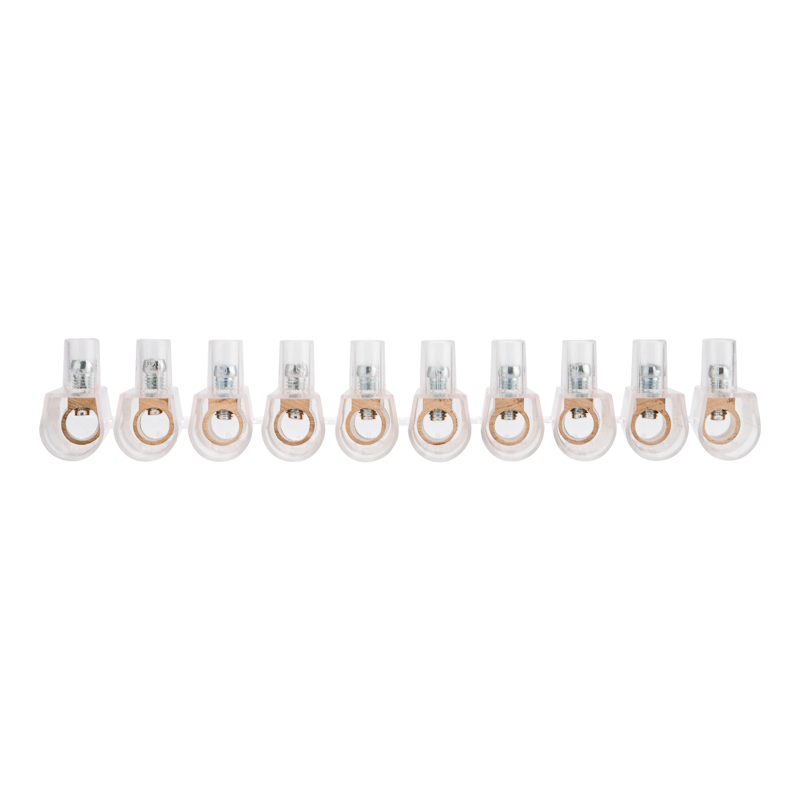

Концевой зажим винтовой изолированный КЗВИ 10 мм² (10х1) (10 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение450–450 В
Длина164 мм
Рабочая температура-25–85 °C
Ширина или размер ячейки27 мм
Сечение многожильного гибкого провода4–10 мм кв.
Номин ток In57 А
Тип монтажаНепосредственная установка
Тип электрич соединения 1Винтовое соединение
Описание и назначение
Концевые винтовые изолированные зажимы REXANT предназначены для электрического и механического соединения медных или алюминиевых проводников сечением от 4 до 10 мм² в электрической цепи напряжением до 450 В. В каждом зажиме можно зафиксировать по 2 проводника номинального сечения. Применяются для разводки силовых цепей в распределительных коробках и кабельных каналах. Материал контакта – латунь. Материал изолятора – поликарбонат. Материал винтов – оцинкованная сталь.
1. Сечение многожильного провода -2х8мм²
2. Сечение одножильного жесткого провода - 2х10мм²
3. Номинальный ток - 57А
4.Номинальное рабочее напряжение - 450В
5.Тип соединения - винтовое соединение
6. Материал зажима - латунь
7. Температурный диапазон в режиме эксплуатации: -25... +85 ℃
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -25–85 |
|---|---|
| Рабочая температураEF002393 | -25–85 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 450–450 В |
|---|---|
| Количество полюсовEF001391 | 1 |
| Количество зажимных клемм на 1 полюсEF002519 | 1 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 57 А |
| Номинальное напряжениеданные поставщика | 450 В |
Материалы и конструкция 3
| ЦветEF000007 | Прозрачный |
|---|---|
| Материал корпусаEF001596 | Поликарбонат (PC) |
| Материал изоляции корпусаEF007543 | Прочее |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Механическое соединение медных или алюминиевых про |
|---|---|
| Серияданные поставщика | Винтовой зажим |
| Тип изделия/компонентаданные поставщика | Зажим ЗВИ |
| Тип изделия/компонентаданные поставщика | Зажим КЗВИ |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сверху |

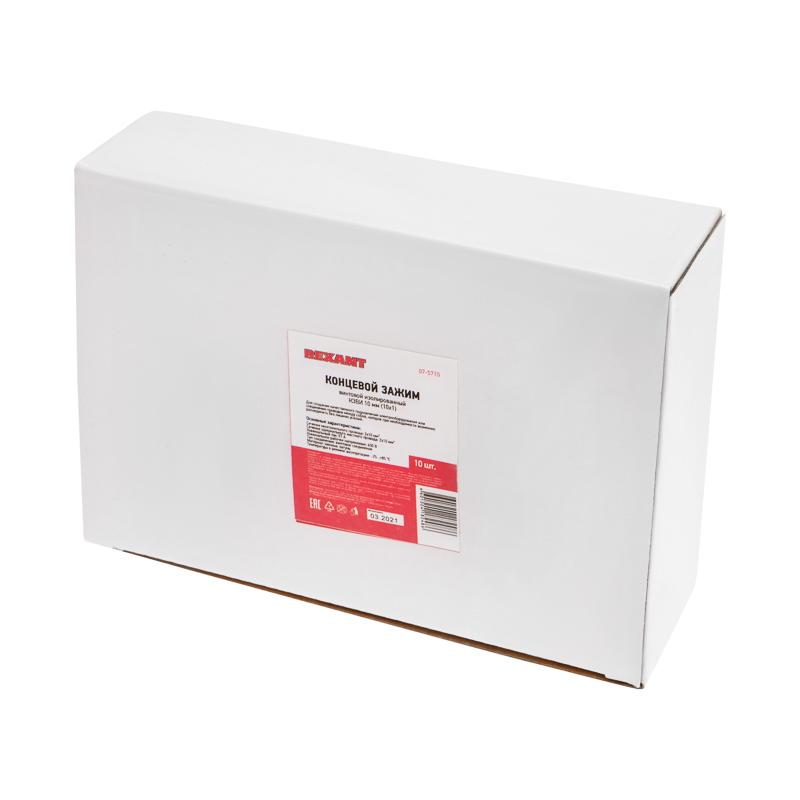

Размеры и упаковка
Изделие
| ДлинаEF001438 | 164 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 27 мм |
| Сечение многожильного гибкого проводаEF007343 | 4–10 мм кв. |
| Длина изделияданные поставщика | 16.4 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 164 × 27 × 27 | 0.025 | — | |
| Групповая упаковка кор (300 шт) | 300 шт | 28.3 × 26.9 × 17.9 см | 7.643 | 0.014 | |
| Групповая упаковка упак (10 шт) | 10 шт | 11.7 × 8.4 × 3.3 | 0.243 | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 164 × 27 × 27
- Вес, кг
- 0.025
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (300 шт)
- В упаковке
- 300 шт
- Габариты
- 28.3 × 26.9 × 17.9 см
- Вес, кг
- 7.643
- Объём, м³
- 0.014
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 11.7 × 8.4 × 3.3
- Вес, кг
- 0.243
- Объём, м³
- —
- EAN / GTIN
