Клеммная колодка винтовая KВ-4 (1,5-4 мм²), ток 3 A, полипропилен черный (ЗВИ) REXANT
SDS_Group · артикул 07-5004-2
Изображение может отличаться от конкретного исполнения.
REXANT

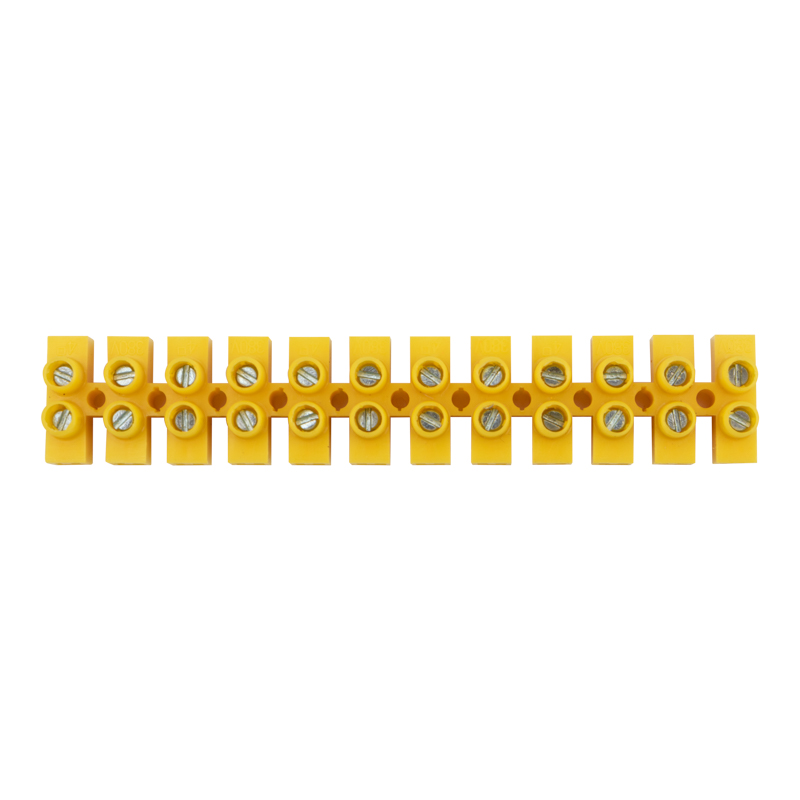

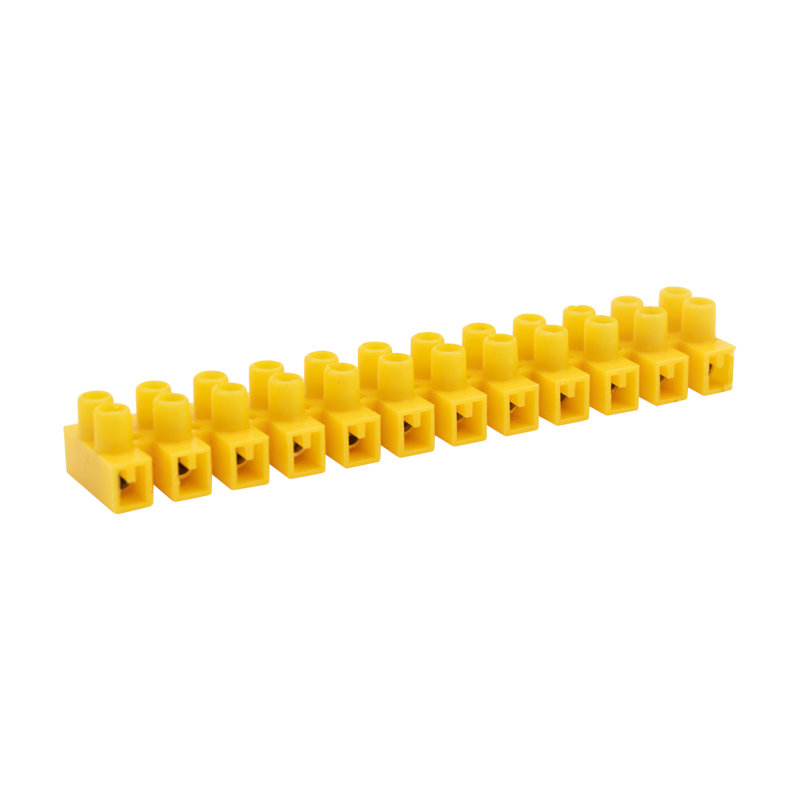

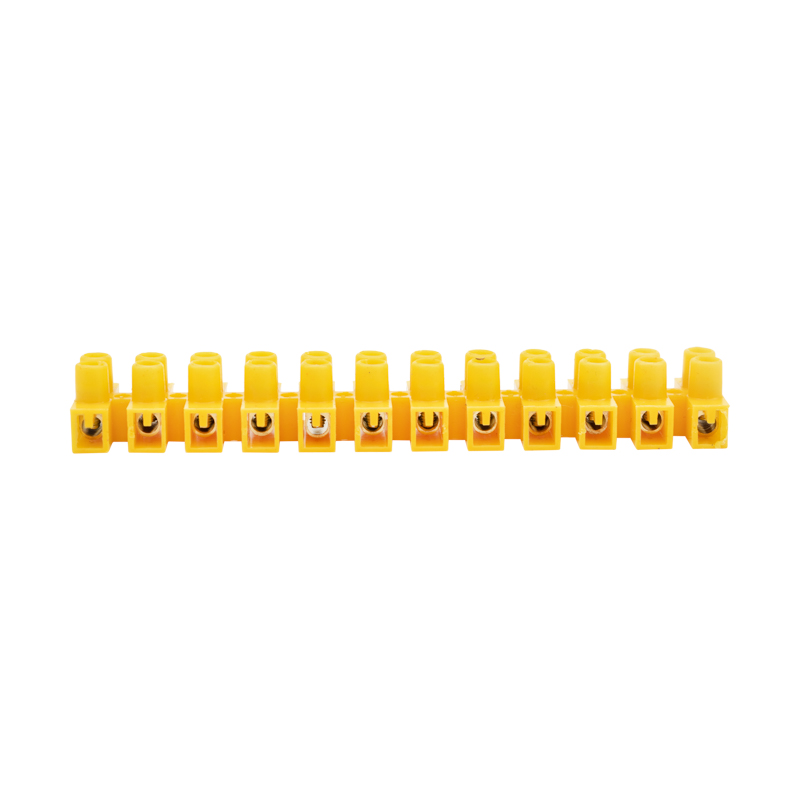

Клеммная винтовая колодка KВ-4 1,5-4, ток 3 A, полипропилен желтый REXANT (10 шт./уп.)
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение400–400 В
Длина43 мм
Ширина или размер ячейки19 мм
Сечение многожильного гибкого провода1.5–4 мм кв.
Номин ток In3 А
Тип монтажаНепосредственная установка
ЦветЖелтый
Тип электрич соединения 1Винтовое соединение
Описание и назначение
Клеммная винтовая колодка REXANT применяется для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.
Изоляционный каркас изготовлен из негорючего полипропилена, контактная часть – из латуни.
Колодка легко разрезается на блоки с необходимым количеством клеммных пар.
Технические характеристики:
Напряжение: 400 В/AC
Частота питания: 50/60 Гц
Номинальный ток: 3 А
Сечение подключаемых проводников: 4 мм²
Температурный диапазон эксплуатации: -40...+110 °C
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -25–110 |
|---|---|
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 400–400 В |
|---|---|
| Количество полюсовEF001391 | 12 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 3 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| ЦветEF000007 | Желтый |
|---|---|
| Материал корпусаEF001596 | Полипропилен (PP) |
| Материал изоляции корпусаEF007543 | Полипропилен (PP) |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Винтовое соединение проводников |
|---|---|
| Серияданные поставщика | Клеммная винтовая колодка |
| Тип изделия/компонентаданные поставщика | Клемма КВИ |
| Тип изделия/компонентаданные поставщика | Клемма КВ |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сбоку |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 43 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 19 мм |
| Сечение многожильного гибкого проводаEF007343 | 1.5–4 мм кв. |
| Длина изделияданные поставщика | 4.3 см ≠ ETIM |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 92 × 17 × 11 | 0.014 | — | |
| Групповая упаковка кор (1 200 шт) | 1200 шт | 31 × 19 × 43 см | 17 | 0.025 | |
| Групповая упаковка упак (10 шт) | 10 шт | 9.3 × 8.2 × 3.9 | 0.145 | — |
