REXANT

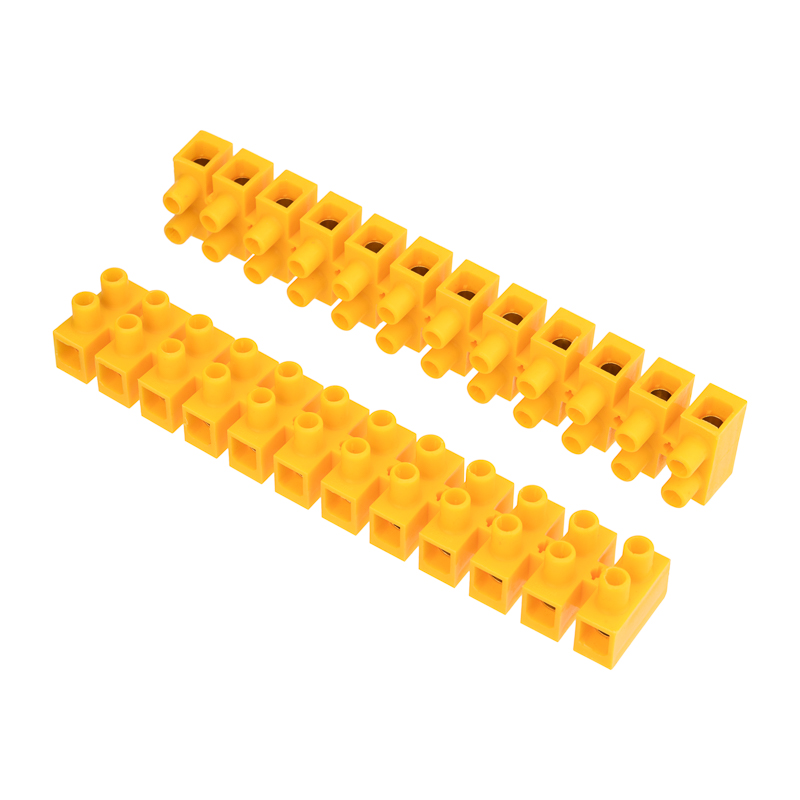

Клеммная винтовая колодка KВ-25 10-25, ток 60 A, полипропилен желтый REXANT (10 шт./уп.)
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение400–400 В
Длина188 мм
Ширина или размер ячейки30 мм
Сечение многожильного гибкого провода10–25 мм кв.
Номин ток In60 А
Тип монтажаНепосредственная установка
Тип электрич соединения 1Винтовое соединение
Тип электрич соединения 2Винтовое соединение
Описание и назначение
Клеммная винтовая колодка REXANT применяется для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.
Изоляционный каркас изготовлен из негорючего полипропилена, контактная часть – из латуни.
Колодка легко разрезается на блоки с необходимым количеством клеммных пар.
Технические характеристики:
Напряжение: 400 В/AC
Частота питания: 50/60 Гц
Номинальный ток: 60 А
Сечение подключаемых проводников: 25 мм²
Температурный диапазон эксплуатации: -40...+110 °C
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -25–110 |
|---|---|
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 400–400 В |
|---|---|
| Количество полюсовEF001391 | 12 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 60 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| ЦветEF000007 | Желтый |
|---|---|
| Материал корпусаEF001596 | Полипропилен (PP) |
| Материал изоляции корпусаEF007543 | Полипропилен (PP) |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Винтовое соединение проводников |
|---|---|
| Серияданные поставщика | Клеммная винтовая колодка |
| Тип изделия/компонентаданные поставщика | Клемма КВИ |
| Тип изделия/компонентаданные поставщика | Клемма КВ |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сбоку |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 188 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 30 мм |
| Сечение многожильного гибкого проводаEF007343 | 10–25 мм кв. |
| Длина изделияданные поставщика | 18.8 см в единицах производителя |

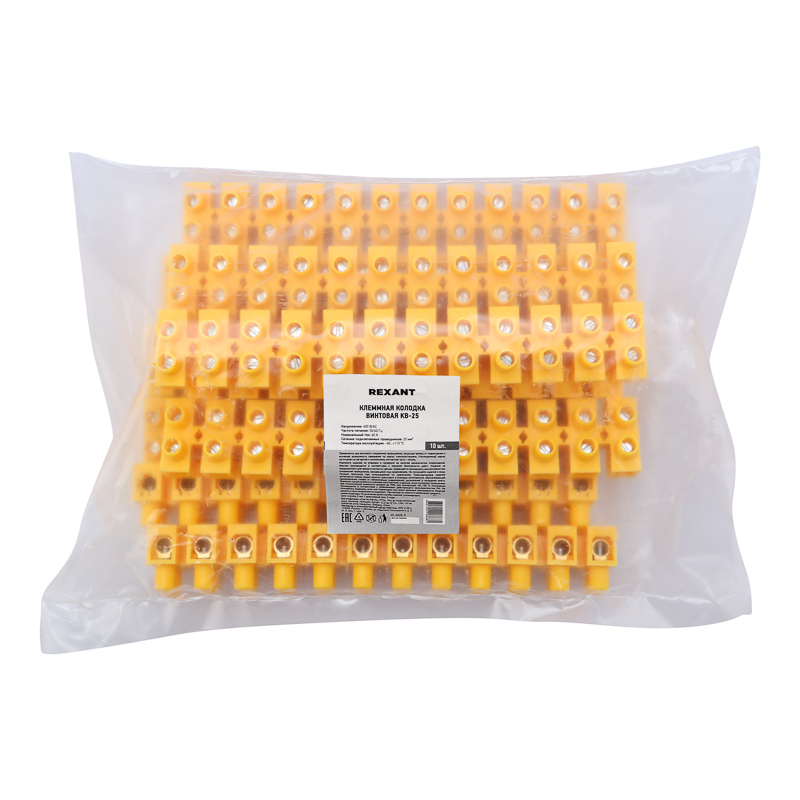

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 188 × 30 × 26 | 0.095 | — | |
| Групповая упаковка кор (200 шт) | 200 шт | 26 × 32 × 39 см | 19 | 0.032 | |
| Групповая упаковка упак (10 шт) | 10 шт | 19.3 × 15.2 × 5 см | 0.95 | 0.001 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 188 × 30 × 26
- Вес, кг
- 0.095
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (200 шт)
- В упаковке
- 200 шт
- Габариты
- 26 × 32 × 39 см
- Вес, кг
- 19
- Объём, м³
- 0.032
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 19.3 × 15.2 × 5 см
- Вес, кг
- 0.95
- Объём, м³
- 0.001
- EAN / GTIN
