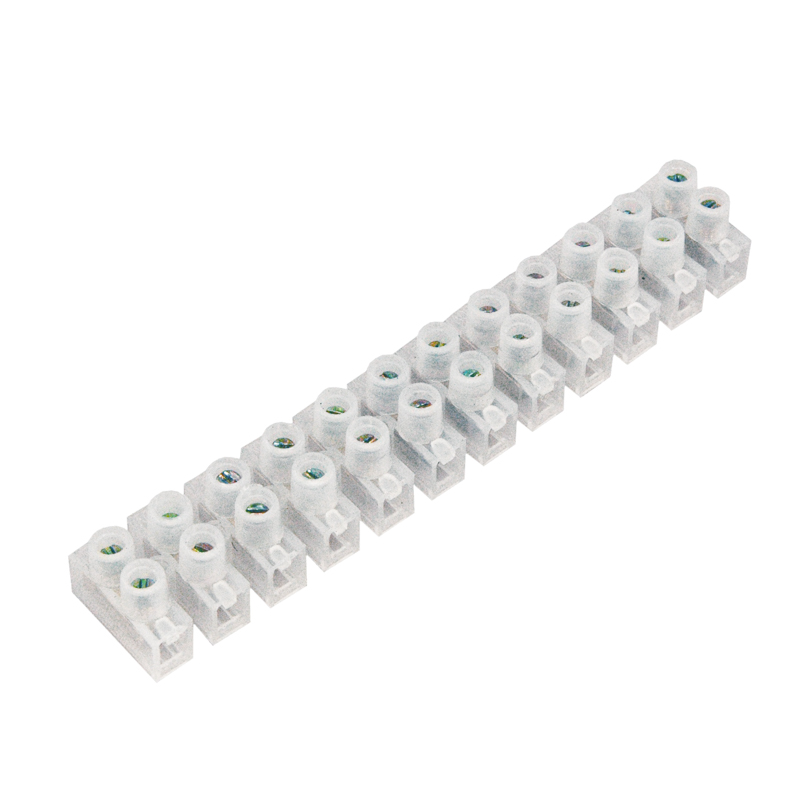

Клеммная колодка винтовая KВ-40 (25-40 мм²), ток 100 A, полиэтилен белый (ЗВИ) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение400–400 В
Длина250 мм
Рабочая температура-25–85 °C
Ширина или размер ячейки37 мм
Расстояние от центра отверстия21 мм
Сечение многожильного гибкого провода25–40 мм кв.
Номин ток In100 А
Тип монтажаНепосредственная установка
Описание и назначение
При проведении электромонтажных работ часто возникает необходимость соединения кабелей и проводов. Клеммная колодка, как нельзя лучше, справится с этой задачей. Она позволяет безопасно и надежно соединять несколько проводов между собой. При этом место соединения будет изолированным.
Соединение осуществляется с помощью медных контактов. Кабели и провода фиксируются винтовым зажимом. Клеммная колодка изготовлена из полупрозрачного полиэтилена.
Сечение соединяемых кабелей: до 40 мм²
Максимальная сила тока: 100 Ампер
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -25–85 |
|---|---|
| Рабочая температураEF002393 | -25–85 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 400–400 В |
|---|---|
| Количество полюсовEF001391 | 12 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 100 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Материал корпусаEF001596 | Полиэтилен |
| Материал изоляции корпусаEF007543 | Термопласт |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Соединение кабелей и проводов |
|---|---|
| Серияданные поставщика | Клеммная винтовая колодка |
| Тип изделия/компонентаданные поставщика | Клемма КВИ |
| Тип изделия/компонентаданные поставщика | Клемма КВ |
Прочие характеристики 4
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| Расстояние от центра отверстияEF002677 | 21 мм |
| ПрозрачныйEF006243 | Да |
| Место соединенияEF008219 | Сбоку |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 250 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 37 мм |
| Сечение многожильного гибкого проводаEF007343 | 25–40 мм кв. |
| Длина изделияданные поставщика | 25 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 230 × 37 × 30 | 0.195 | — | |
| Групповая упаковка кор. (100 упак.) | 100 шт | 39.3 × 23.8 × 30.1 см | 19.465 | 0.028 | |
| Групповая упаковка упак (10 шт) | 10 шт | 23 × 19.6 × 6.5 см | 2.198 | 0.003 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 230 × 37 × 30
- Вес, кг
- 0.195
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (100 упак.)
- В упаковке
- 100 шт
- Габариты
- 39.3 × 23.8 × 30.1 см
- Вес, кг
- 19.465
- Объём, м³
- 0.028
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 23 × 19.6 × 6.5 см
- Вес, кг
- 2.198
- Объём, м³
- 0.003
- EAN / GTIN
