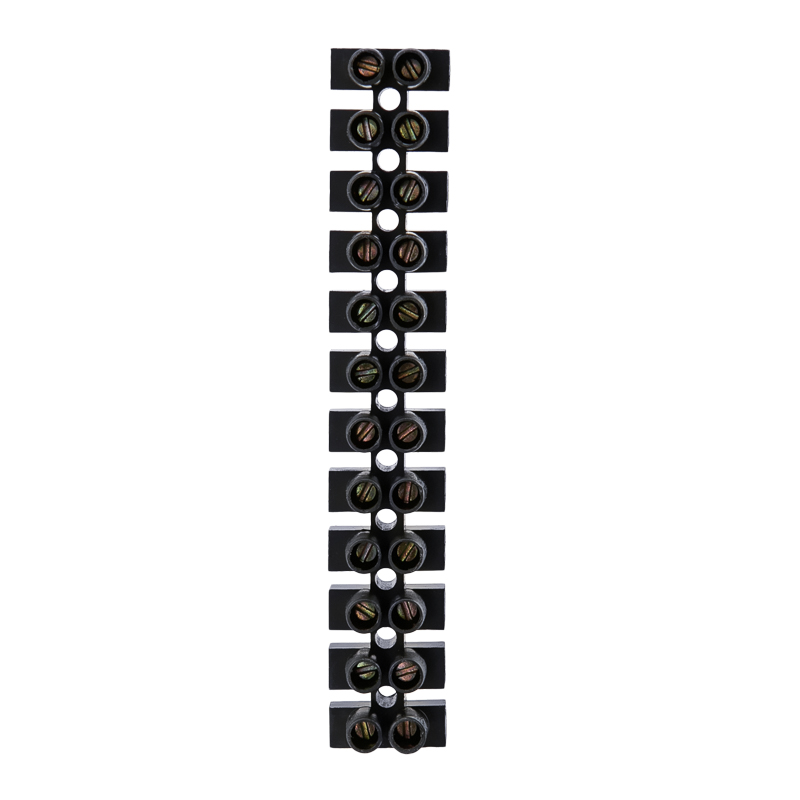

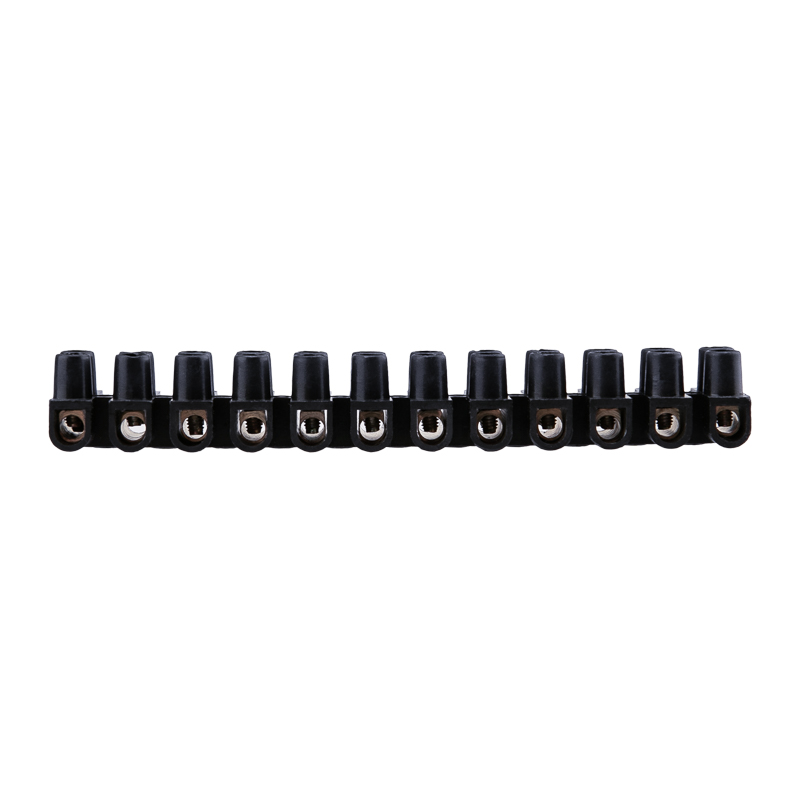

Клеммная колодка винтовая KВ-4 (1,5-4 мм²), ток 3 A, полипропилен черный (ЗВИ) REXANT
SDS_Group · артикул 07-5004-2
Изображение может отличаться от конкретного исполнения.
REXANT

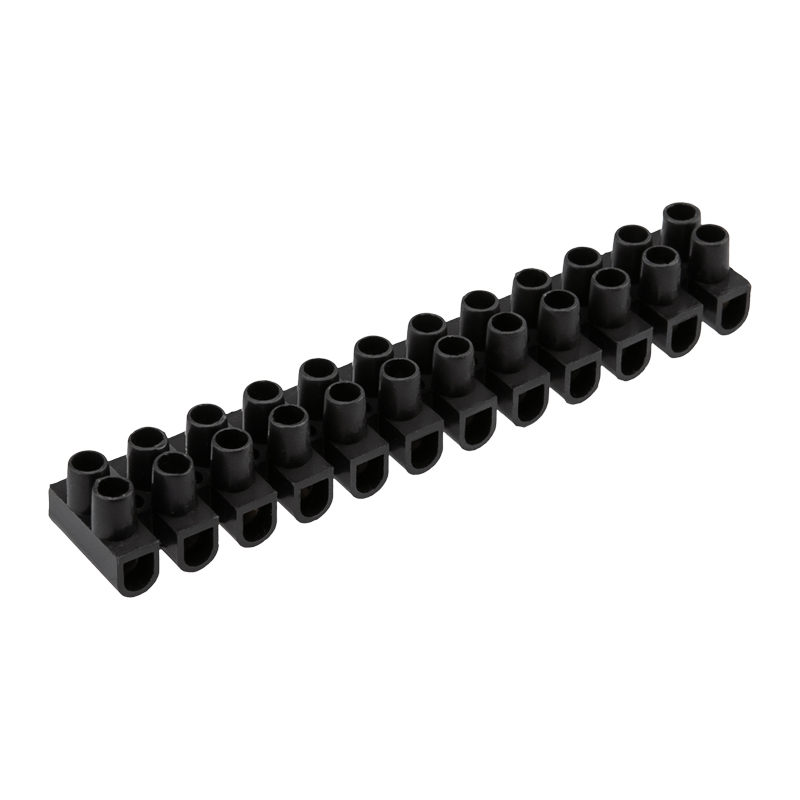

Клеммная колодка винтовая KВ-4 (1,5-4 мм²), ток 3 A, полипропилен черный (ЗВИ), индивидуальная упаковка, 1 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение400–400 В
Длина90.3 мм
Рабочая температура-10–95 °C
Ширина или размер ячейки17 мм
Сечение многожильного гибкого провода1.5–4 мм кв.
Номин ток In3 А
Тип монтажаНепосредственная установка
Тип электрич соединения 1Винтовое соединение
Описание и назначение
Колодка клеммная КВ-4 3А, 4 мм², PP (полипропилен), черный REXANT предназначена для создания изолированного проходного соединения многожильных и одножильных кабелей и проводов. Использование клеммной колодки при проведении электромонтажных работ значительно сэкономит время монтажа и обеспечит безопасное и надежное соединение проводников между собой. Соединение осуществляется с помощью медных контактов. Корпус колодки изготовлен из полипропилена, что расширит температурный диапазон использования до +95 ℃. Кабели и провода фиксируются винтовым зажимом.
Технические характеристики:
Материал корпуса: полипропилен
Сечение соединяемых жил: 1.5-4 мм²
Максимальная сила тока: 3 Ампера
Рабочая температура: -10…+95 ℃
Цвет корпуса колодки: черный
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -25–85 |
|---|---|
| Рабочая температураEF002393 | -10–95 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 400–400 В |
|---|---|
| Количество полюсовEF001391 | 12 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 3 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Материал корпусаEF001596 | Полиэтилен |
| Материал изоляции корпусаEF007543 | Полиэтилен |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Проходное соединение кабелей и проводов |
|---|---|
| Серияданные поставщика | Клеммная винтовая колодка |
| Тип изделия/компонентаданные поставщика | Клемма КВИ |
| Тип изделия/компонентаданные поставщика | Клемма КВ |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сбоку |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 90.3 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 17 мм |
| Сечение многожильного гибкого проводаEF007343 | 1.5–4 мм кв. |

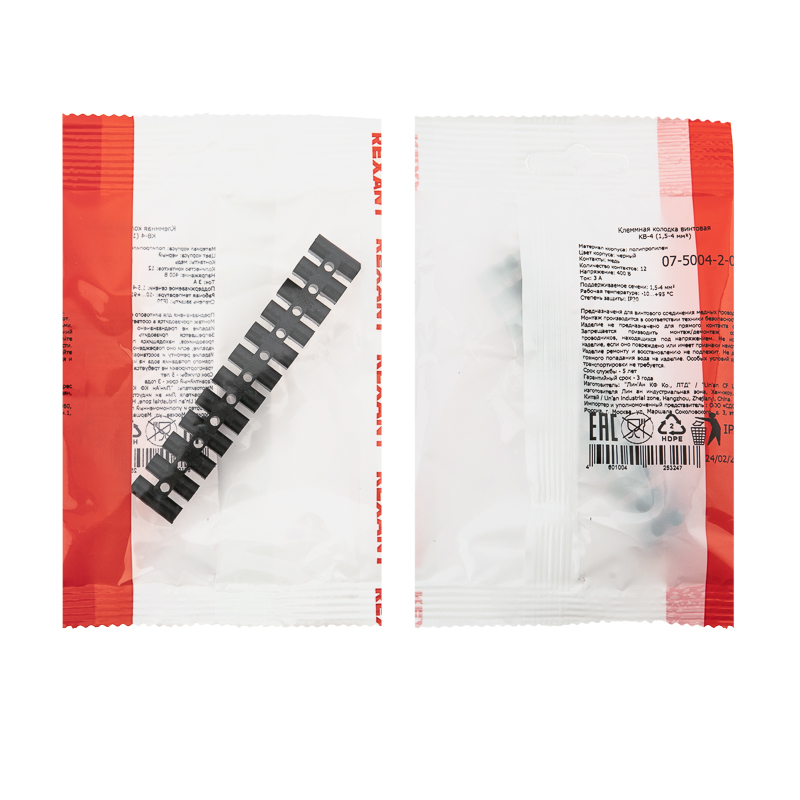

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица упак | 1 упак | 80 × 140 × 13 | 0.018 | — |
-
Базовая единица упак
- В упаковке
- 1 упак
- Габариты
- 80 × 140 × 13
- Вес, кг
- 0.018
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 3; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 3
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Клеммная колодка винтовая KВ-16 (6-16 мм²), ток 30 A полиэтилен белый (ЗВИ) СМАРТКИП
SDS_Group · артикул 07-5016-5
Клеммная колодка винтовая KВ-25 (10-25 мм²), ток 60 A, полипропилен черный (ЗВИ) REXANT
SDS_Group · артикул 07-5025-2
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ДС ТР ТС 004
PDF · 190,5 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
