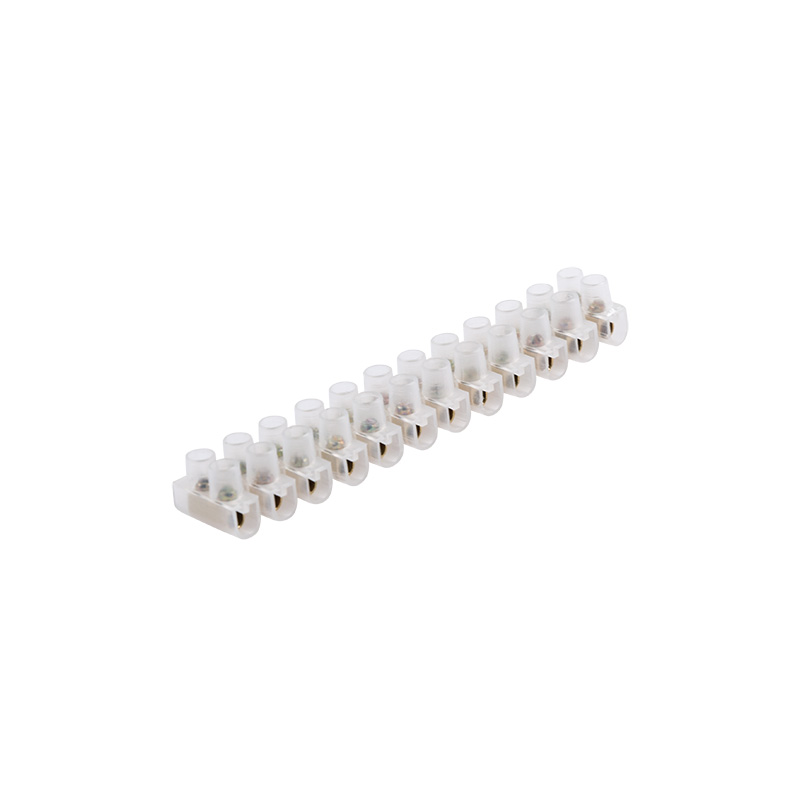

Клеммная колодка винтовая KВ-4 (1,5-4 мм²), ток 3 A, полиэтилен белый (ЗВИ) СМАРТКИП
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение400–400 В
Длина90.3 мм
Рабочая температура-10–65 °C
Ширина или размер ячейки17 мм
Расстояние от центра отверстия7.7 мм
Сечение многожильного гибкого провода1.5–4 мм кв.
Номин ток In3 А
Тип монтажаНепосредственная установка
Описание и назначение
При проведении электромонтажных работ часто возникает необходимость соединения кабелей и проводов. Клеммная колодка, как нельзя лучше, справится с этой задачей. Она позволяет безопасно и надежно соединять несколько проводов между собой. При этом место соединения будет изолированным.
Кабели и провода фиксируются винтовым зажимом.
Материал корпуса: полиэтилен
Материал колодки: медь, цинк
Сечение соединяемых кабелей: от 1,5 до 4 мм²
Максимальная сила тока: 3 Ампера
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -10–65 |
|---|---|
| Рабочая температураEF002393 | -10–65 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 400–400 В |
|---|---|
| Количество полюсовEF001391 | 12 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 3 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Материал корпусаEF001596 | Полиэтилен |
| Материал изоляции корпусаEF007543 | Термопласт |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Соединение кабелей и проводов |
|---|---|
| Серияданные поставщика | Клеммная винтовая колодка |
| Тип изделия/компонентаданные поставщика | Клемма КВИ |
| Тип изделия/компонентаданные поставщика | Клемма КВ |
Прочие характеристики 4
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| Расстояние от центра отверстияEF002677 | 7.7 мм |
| ПрозрачныйEF006243 | Да |
| Место соединенияEF008219 | Сбоку |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 90.3 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 17 мм |
| Сечение многожильного гибкого проводаEF007343 | 1.5–4 мм кв. |
| Длина изделияданные поставщика | 9.03 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 92 × 17 × 11 | 0.014 | — | |
| Групповая упаковка кор. (1 200 шт) | 1200 шт | 43.8 × 19.4 × 31.1 см | 16.232 | 0.026 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт | 8.6 × 7 × 2.3 | 0.149 | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 92 × 17 × 11
- Вес, кг
- 0.014
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (1 200 шт)
- В упаковке
- 1200 шт
- Габариты
- 43.8 × 19.4 × 31.1 см
- Вес, кг
- 16.232
- Объём, м³
- 0.026
- EAN / GTIN
-

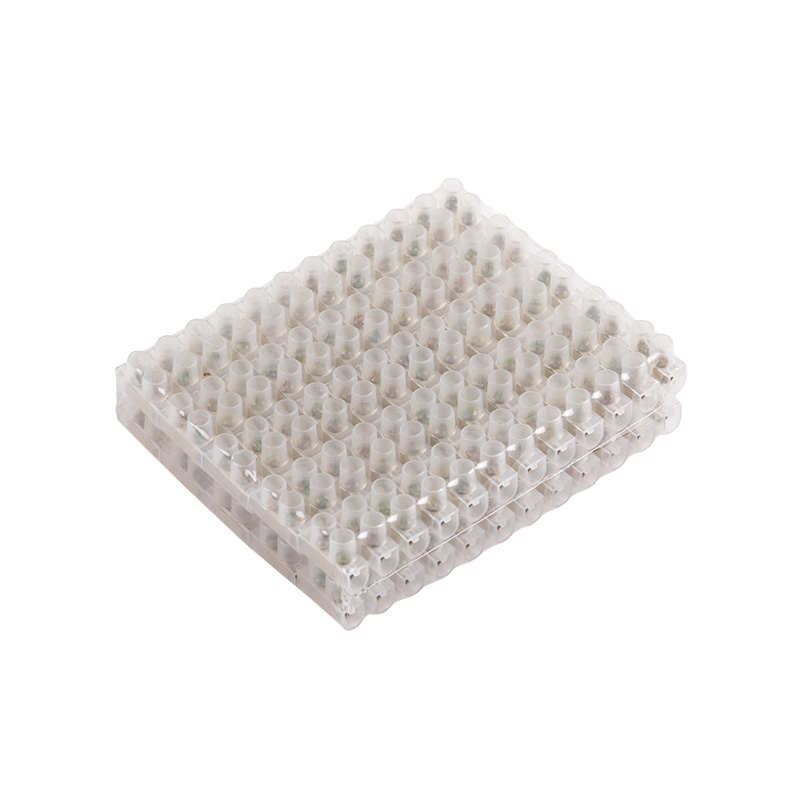

Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 8.6 × 7 × 2.3
- Вес, кг
- 0.149
- Объём, м³
- —
- EAN / GTIN
