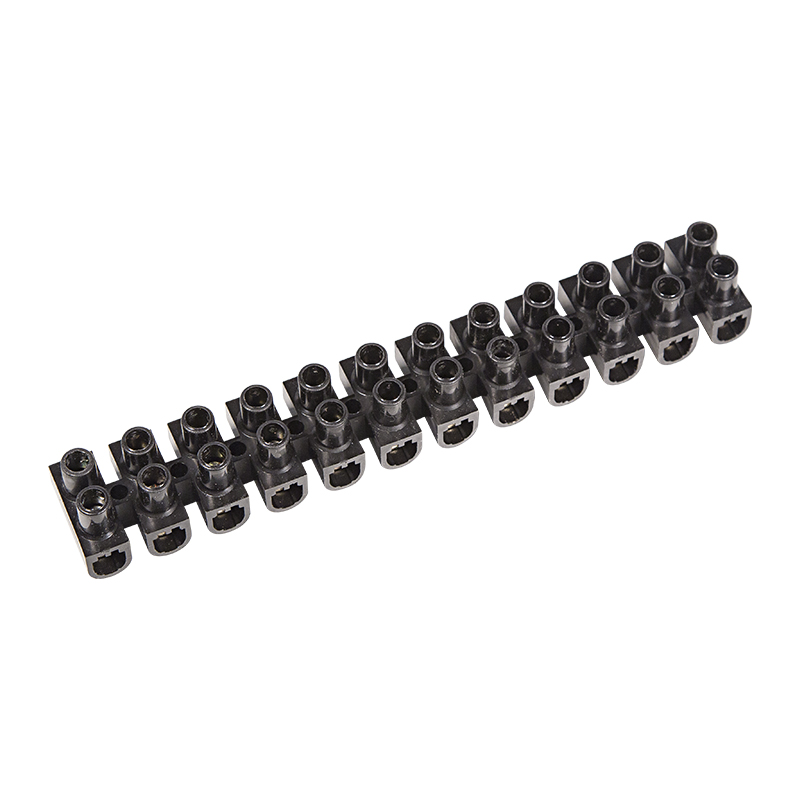

Клеммная колодка винтовая KВ-16 (6-16 мм²), ток 30 A, полипропилен черный (ЗВИ) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение400–400 В
Длина164.6 мм
Рабочая температура-10–95 °C
Ширина или размер ячейки24 мм
Расстояние от центра отверстия14.1 мм
Сечение многожильного гибкого провода6–16 мм кв.
Номин ток In30 А
Тип монтажаНепосредственная установка
Описание и назначение
Колодка клеммная КВ-16 30 А 16 мм² PP (полипропилен) черная REXANT предназначена для создания изолированного проходного соединения многожильных и одножильных кабелей и проводов. Использование клеммной колодки при проведении электромонтажных работ значительно сэкономит время монтажа и обеспечит безопасное и надежное соединение проводников между собой.
Соединение осуществляется с помощью медных контактов. Корпус колодки изготовлен из полипропилена, что расширит температурный диапазон использования до +95 ℃. Кабели и провода фиксируются винтовым зажимом.
Основные характеристики:
Материал корпуса: полипропилен;
Сечение соединяемых жил: от 6 до 16 мм²
Максимальная сила тока: 30 Ампер
Рабочая температура: –25...+110 ℃
Цвет корпуса колодки: черный
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -25–110 |
|---|---|
| Рабочая температураEF002393 | -10–95 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 400–400 В |
|---|---|
| Количество полюсовEF001391 | 12 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 30 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Материал корпусаEF001596 | Полипропилен (PP) |
| Материал изоляции корпусаEF007543 | Термопласт |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Проходное соединение кабелей и проводов |
|---|---|
| Серияданные поставщика | Клеммная винтовая колодка |
| Тип изделия/компонентаданные поставщика | Клемма КВИ |
| Тип изделия/компонентаданные поставщика | Клемма КВ |
Прочие характеристики 4
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| Расстояние от центра отверстияEF002677 | 14.1 мм |
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сбоку |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 164.6 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 24 мм |
| Сечение многожильного гибкого проводаEF007343 | 6–16 мм кв. |
| Длина изделияданные поставщика | 16.46 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 155 × 24 × 19 | 0.06 | — | |
| Групповая упаковка кор. (300 шт) | 300 шт | 21.5 × 34 × 38.5 см | 18 | 0.028 | |
| Групповая упаковка кор. (10 шт.) | 10 шт | 16.8 × 12.6 × 4.2 см | 0.604 | 0.001 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 155 × 24 × 19
- Вес, кг
- 0.06
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (300 шт)
- В упаковке
- 300 шт
- Габариты
- 21.5 × 34 × 38.5 см
- Вес, кг
- 18
- Объём, м³
- 0.028
- EAN / GTIN
-
Групповая упаковка кор. (10 шт.)
- В упаковке
- 10 шт
- Габариты
- 16.8 × 12.6 × 4.2 см
- Вес, кг
- 0.604
- Объём, м³
- 0.001
- EAN / GTIN
