СМАРТКИП

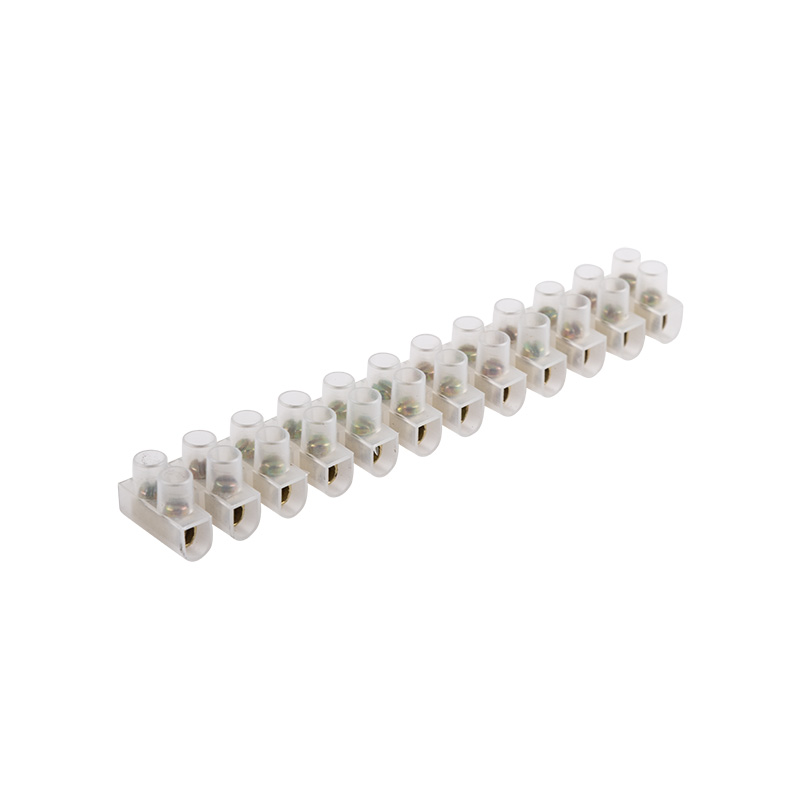

Клеммная колодка винтовая KВ-12 (4-12 мм²), ток 16 A, полиэтилен белый (ЗВИ) СМАРТКИП
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение400–400 В
Длина136.8 мм
Рабочая температура-10–65 °C
Ширина или размер ячейки21 мм
Расстояние от центра отверстия11.7 мм
Сечение многожильного гибкого провода4–12 мм кв.
Номин ток In16 А
Тип монтажаНепосредственная установка
Описание и назначение
При проведении электромонтажных работ часто возникает необходимость соединения кабелей и проводов. Клеммная колодка, как нельзя лучше, справится с этой задачей. Она позволяет безопасно и надежно соединять несколько проводов между собой. При этом место соединения будет изолированным.
Кабели и провода фиксируются винтовым зажимом.
Материал корпуса: полиэтилен
Материал колодки: медь, цинк
Сечение соединяемых кабелей: от 4 до 12 мм²
Максимальная сила тока: 16 Ампер
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -10–65 |
|---|---|
| Рабочая температураEF002393 | -10–65 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 400–400 В |
|---|---|
| Количество полюсовEF001391 | 12 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 16 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Материал корпусаEF001596 | Полиэтилен |
| Материал изоляции корпусаEF007543 | Термопласт |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Соединение кабелей и проводов |
|---|---|
| Серияданные поставщика | Клеммная винтовая колодка |
| Тип изделия/компонентаданные поставщика | Клемма КВИ |
| Тип изделия/компонентаданные поставщика | Клемма КВ |
Прочие характеристики 4
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| Расстояние от центра отверстияEF002677 | 11.7 мм |
| ПрозрачныйEF006243 | Да |
| Место соединенияEF008219 | Сбоку |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 136.8 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 21 мм |
| Сечение многожильного гибкого проводаEF007343 | 4–12 мм кв. |
| Длина изделияданные поставщика | 13.68 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 133 × 21 × 19 | 0.03 | — | |

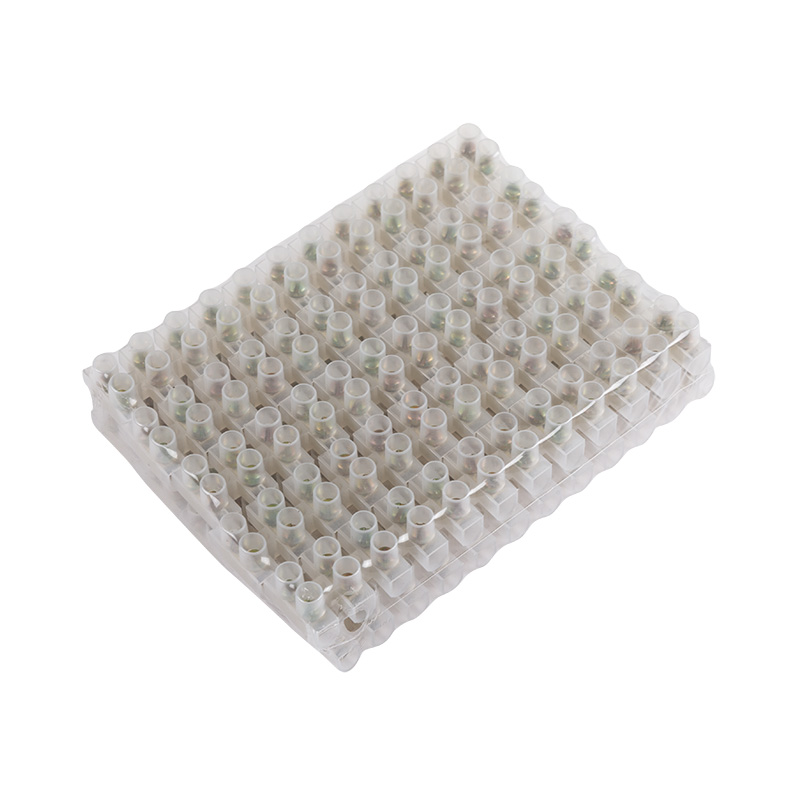

| Групповая упаковка упак (10 шт) | 10 шт | 13 × 10 × 4 см | 0.293 | 0.001 | |
| Групповая упаковка спец упаковка кор (500 шт) | 500 шт | 50.9 × 28.5 × 18.5 см | 14.778 | 0.027 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 133 × 21 × 19
- Вес, кг
- 0.03
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 13 × 10 × 4 см
- Вес, кг
- 0.293
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (500 шт)
- В упаковке
- 500 шт
- Габариты
- 50.9 × 28.5 × 18.5 см
- Вес, кг
- 14.778
- Объём, м³
- 0.027
- EAN / GTIN
