Клемма вводная силовая КВС 16-95мм2 синяя IEK
IEK · артикул YZN12-095-K07
Изображение может отличаться от конкретного исполнения.
IEK

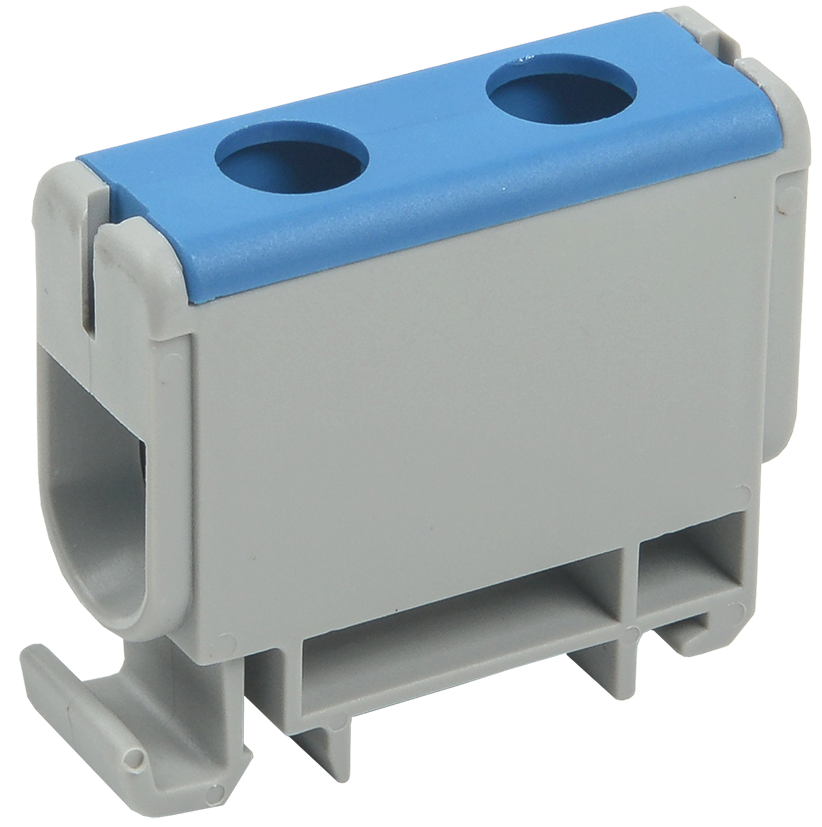

Клемма вводная силовая КВС 6-50мм2 синяя IEK
ИсточникКаталог IEK
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-40...85 °C
Тип монтажаDIN-рейка (стандарт) 35 мм
ЦветСиний/голубой
Ширина17,5
Модель или исполнениеНулевая
Высота51
Номин раб напряжение800
Номин напряжение изоляции Ui800
Описание и назначение
Вводные силовые клеммы предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования.
Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Распространяет горениеEF001746 | Нет |
|---|---|
| Рабочая температураEF002393 | -40...85 °C |
| Класс негорючести изоляц материала UL94EF002521 | V0 |
| Степень защиты - IPEF005474 | IP20 |
| Климатическое исполнениеданные поставщика | УХЛ3 |
Электрические и световые параметры 11
| Номин раб напряжениеEF000228 | 800 |
|---|---|
| Номин напряжение изоляции UiEF001366 | 800 |
| Количество полюсовEF001391 | 1 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин частотаEF002963 | 50 |
| Номин ток InEF008250 | Сu: 160 / Al: 145 |
| Материал токоведущей частиданные поставщика | Алюминий |
| Номин раб напряжение переменного тока Ueданные поставщика | ≤ 800 В |
| Номин раб напряжение постоянного тока Ueданные поставщика | ≤ 800 В |
Материалы и конструкция 5
| ЦветEF000007 | Синий/голубой |
|---|---|
| Модель или исполнениеEF000010 | Нулевая |
| Материал корпусаEF001596 | Полиамид |
| Материал зажимаEF006530 | Алюминий |
| Материал изоляции корпусаEF007543 | Полиамид |
Монтаж и подключение 2
| Тип монтажаEF000003 | DIN-рейка (стандарт) 35 мм |
|---|---|
| Номинальная способность к присоединениюданные поставщика | Сu: 2,5...50 / Al: 6...50 мм² |
Прочие характеристики 4
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| Возможно использовать с функцией PENEF002544 | Нет |
| Место соединенияEF008219 | Сбоку (поперечное) |
| Кол-во в комплектеданные поставщика | 10 шт |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 17,5 |
|---|---|
| ВысотаEF000040 | 51 |
| ДлинаEF001438 | 51 |
| Ширина или размер ячейкиEF002522 | 17.5 |
| Сечение одножильного жёсткого проводаEF007337 | 6...50 |
| Сечение многожильного гибкого проводаEF007343 | 6...50 |
| Момент затяжки Нм при сечении проводникаданные поставщика | 4 (2,5...4) / 12 (6...50) мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка КОРОБКА/БОКС | 10 шт | 0.19 × 0.06 × 0.05 м | 0.4 | 0.00057 | |
| TRANSPORTING КОРОБКА/БОКС | 500 шт | 0.4 × 0.33 × 0.28 м | 20 | 0.03696 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 10 шт
- Габариты
- 0.19 × 0.06 × 0.05 м
- Вес, кг
- 0.4
- Объём, м³
- 0.00057
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 500 шт
- Габариты
- 0.4 × 0.33 × 0.28 м
- Вес, кг
- 20
- Объём, м³
- 0.03696
- EAN / GTIN
