Клемма вводная для модульного оборудования КВМ 4-25мм2 (прямой ввод) IEK
IEK · артикул YKVM-4-25-F
Изображение может отличаться от конкретного исполнения.
IEK

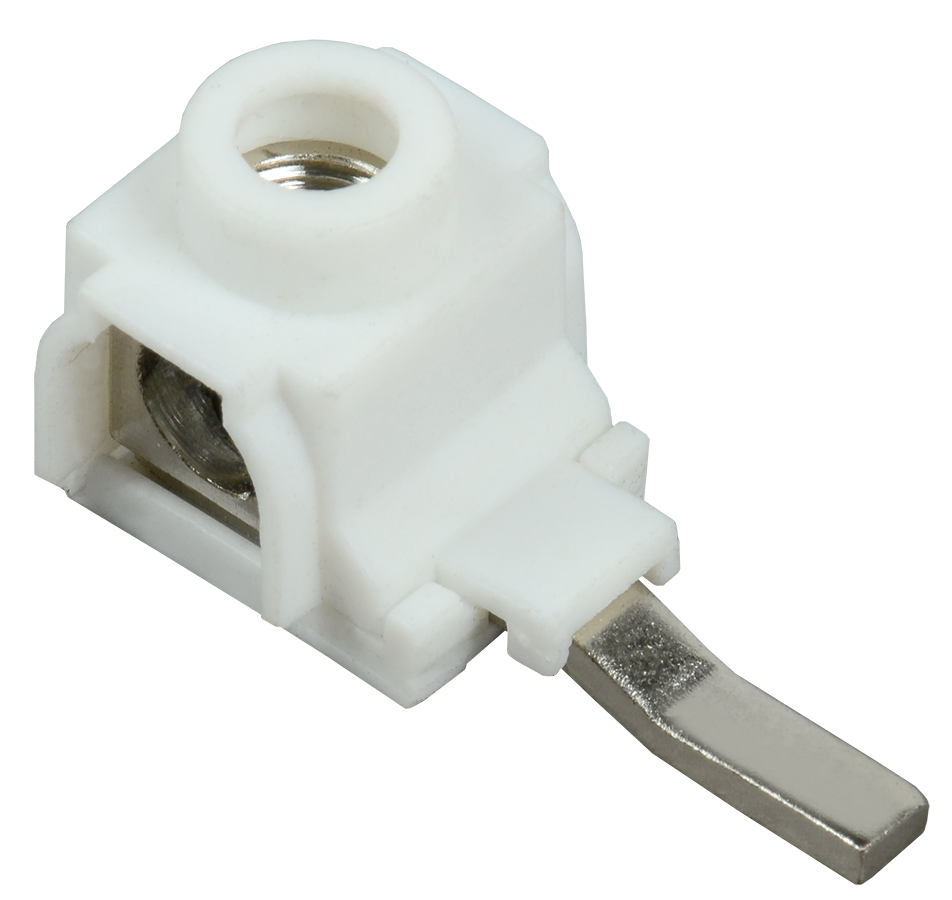

Клемма вводная для модульного оборудования КВМ 4-25мм2 (боковой ввод) IEK
ИсточникКаталог IEK
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-40...50 °C
Тип монтажаНепосредственная установка
ЦветБелый
Ширина13,5
Модель или исполнениеТрехфазная установка
Высота19
Номин раб напряжение400
Номин напряжение изоляции Ui415
Описание и назначение
Применяются для присоединения проводников к модульному оборудованию. Боковое подключение проводников.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Распространяет горениеEF001746 | Нет |
|---|---|
| Рабочая температураEF002393 | -40...50 °C |
| Класс негорючести изоляц материала UL94EF002521 | V1 |
| Климатическое исполнениеданные поставщика | УХЛ3 |
Электрические и световые параметры 11
| Номин раб напряжениеEF000228 | 400 |
|---|---|
| Номин напряжение изоляции UiEF001366 | 415 |
| Количество полюсовEF001391 | 1 |
| Количество зажимных клемм на 1 полюсEF002519 | 1 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин частотаEF002963 | 50 |
| Номин ток InEF008250 | 100 |
| Материал токоведущей частиданные поставщика | Медь |
| Номин раб напряжение переменного тока Ueданные поставщика | 400 В |
| Номин раб напряжение постоянного тока Ueданные поставщика | 220 В |
Материалы и конструкция 5
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | Трехфазная установка |
| Материал корпусаEF001596 | Пластик |
| Материал зажимаEF006530 | Латунь |
| Материал изоляции корпусаEF007543 | Прочее |
Монтаж и подключение 3
| Тип монтажаEF000003 | Непосредственная установка |
|---|---|
| Винт крепленияданные поставщика | М8 |
| Номинальная способность к присоединениюданные поставщика | 4...25 мм² |
Прочие характеристики 4
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| Возможно использовать с функцией PENEF002544 | Нет |
| Место соединенияEF008219 | Сбоку (поперечное) |
| Кол-во в комплектеданные поставщика | 100 шт |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 13,5 |
|---|---|
| ВысотаEF000040 | 19 |
| ДлинаEF001438 | 35 |
| Ширина или размер ячейкиEF002522 | 13.5 |
| Макс поперечное сечение проводникаEF004969 | 25 |
| Сечение одножильного жёсткого проводаEF007337 | 4...25 |
| Сечение многожильного гибкого проводаEF007343 | 4...25 |
| Минимальное сечениеданные поставщика | 16 мм |
| Момент затяжки Нм при сечении проводникаданные поставщика | 2,5 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 100 шт | 0.15 × 0.15 × 0.035 м | 1.125 | 0.0007875 | |
| TRANSPORTING КОРОБКА/БОКС | 2000 шт | 0.335 × 0.31 × 0.2 м | 22.5 | 0.02077 |
